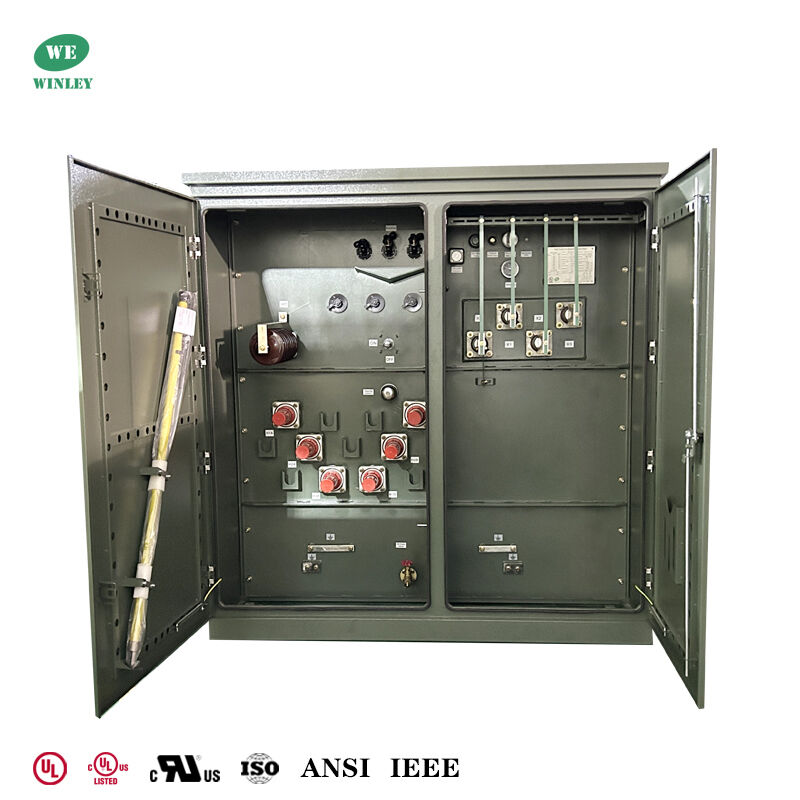

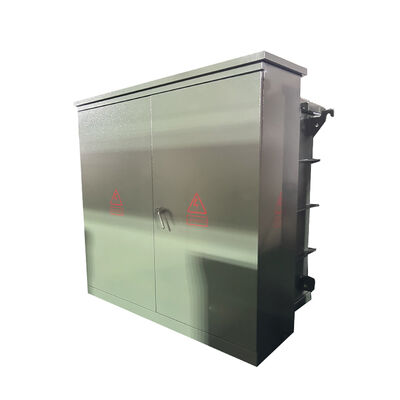

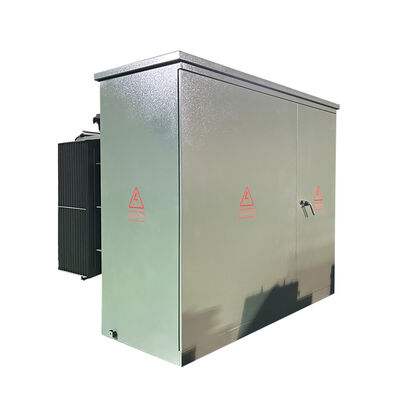

1500 KVA Transformador de tres fases montado en una almohadilla con 7 niveles de corte de circuito, adaptación de múltiples voltajes y conexión a tierra

Nombre De La Marca:	WINLEY
Número De Modelo:	ZGS-1500/35
Cuota De Producción:	1unidad
Precio:	$5000-$150000
Detalles Del Embalaje:	caja de madera contrachapada
Condiciones De Pago:	T/T

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

UL/cUL,CE,ISO

Tipo de transformador:

Transformador montado en la almohadilla

Fase:

Fase triple

Tipo de alimentación:

Alimentación de bucle

Capacidad:

1500 KVA

Voltaje primario:

34.5KV

Voltaje secundario:

208Y/120

Clase de enfriamiento:

Onan; Cooilizado

Calificaciones de eficiencia:

DOE 2016, CSA, ANSI/IEEE

Capacidad de la fuente:

1000set/mes

Resaltar:

Transformador tipo pedestal con conmutador sin carga de 7 posiciones

Transformador sumergido en aceite con adaptación multivoltaje

Transformador trifásico con buje de porcelana para puesta a tierra

Descripción del producto

Transformador trifásico montado en plataforma de 1500 kVA, sumergido en aceite, reductor de 34500 V a 208 V 120 V, transformador montado en plataforma de frente muerto

El transformador trifásico montado en plataforma de 1500 kVA de WINLEY es un equipo de distribución de energía de alto rendimiento diseñado para una transmisión de electricidad eficiente y confiable.

Adoptando una estructura de alimentación en bucle, es adecuado tanto para escenarios de instalación en interiores como en exteriores, satisfaciendo las necesidades de suministro de energía de diversas áreas industriales, comerciales y residenciales.

Su versátil adaptación multivoltaje, el estricto cumplimiento de las normas internacionales ANSI, la certificación UL/cUL autorizada y el buje de porcelana de puesta a tierra dedicado para una mayor seguridad, todo lo cual lo convierte en una opción superior para los sistemas modernos de distribución de energía que exigen seguridad, compatibilidad y confiabilidad.

Principales especificaciones técnicas

Nº	Particularidades	Unidad	Especificación
1	Tipo	~	montado en plataforma, alimentación en bucle
2	Capacidad nominal	kVA	1500
3	Nº de fases	~	3
4	Tensión primaria	V	34500
4	Buje primario	~	(6) buje de cobre de 200 A de clase 35KV de 1 pieza + (1) buje de porcelana H0
4	NBI	kV	150
5	Tensión secundaria	V	208Y/120
5	Buje secundario	~	(4) espadas de 10 orificios
5	NBI	kV	30
6	Tipo de derivación	~	fuera de circuito
7	Rango de derivación	V	36200, 35360, 34500, 33640, 33000, 32175, 31350
8	Método de refrigeración	~	ONAN
9	Frecuencia nominal	Hz	60
10	Grupo vectorial	~	Dyn1
11	Clase de aislamiento	~	A
12	Aumento de temperatura	℃	65/60 (bobinado/aceite superior)

Dibujos técnicos

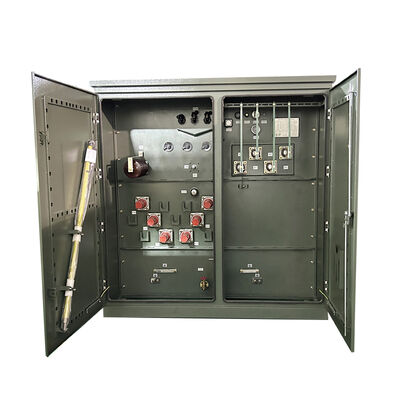

Configuración estándar

El transformador está equipado con un conjunto completo de accesorios para garantizar un funcionamiento seguro y estable, que incluyen:
Interruptor de corte de 2 posiciones
Drenaje con válvula de muestra en el lado de AT (Alta Tensión)
Indicador de temperatura
Indicador de nivel de líquido
Manómetro de presión y vacío
Válvula de alivio de presión
Fusible de bayoneta y fusible limitador de corriente en el lado de AT
Pararrayos de 36KV bajo aceite con interruptor ISO
Terminal de puesta a tierra dedicado que coincide con el buje de porcelana de puesta a tierra H0: Garantiza una conexión firme con el buje, reduce la resistencia de contacto y garantiza un rendimiento de puesta a tierra continuo y confiable.

Características clave del producto

Una de las ventajas más importantes de este transformador es su rango de derivación fuera de circuito de 7 niveles (36200 V, 35360 V, 34500 V, 33640 V, 33000 V, 32175 V, 31350 V). Este amplio rango de voltaje permite que el equipo se adapte sin problemas a las diferentes fluctuaciones de voltaje de la red y a diversos escenarios de aplicación, ya sea para parques industriales con demandas de alto voltaje, centros comerciales que requieren un suministro estable de voltaje medio o áreas residenciales con necesidades estándar de bajo voltaje. El diseño de derivación fuera de circuito garantiza un ajuste de voltaje seguro y conveniente sin interrumpir el suministro de energía general, lo que mejora en gran medida la flexibilidad y la aplicabilidad del transformador en entornos de red eléctrica complejos.

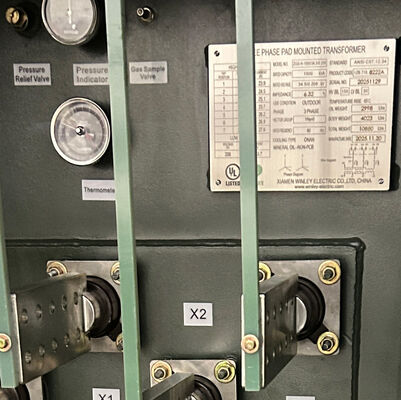

Seguridad mejorada a través del buje de porcelana de puesta a tierra

El buje de porcelana de puesta a tierra H0 dedicado es una característica de seguridad clave, con protección multicapa:
Aislamiento superior: cerámica de alta pureza, resistencia ≥1000MΩ (25℃), aísla los terminales para evitar cortocircuitos.
Gran adaptabilidad: revestimiento anti-contaminación, resiste elementos agresivos, estable a -40℃~85℃/≥95% de humedad.
Conexión confiable: el orificio interior de precisión coincide con los terminales de cobre, resistencia ≤0.01Ω, descarga rápida de corriente de falla.
Larga vida útil: cerámica (resistente al desgaste/envejecimiento, UL94 V-0), servicio ≥20 años, reduce los costos de mantenimiento.

Especificaciones detalladas

Potencia nominal (KVA)	Alto voltaje (KV)	Bajo voltaje (V)	Pérdida sin carga (W)	Pérdida con carga (W)	Altura (mm)	Profundidad (mm)	Ancho (mm)	Peso (kg)	Peso (libras)
75KVA	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 u otros	277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645	1422
150KVA	Igual que arriba	Igual que arriba	280	2200	1530	980	1510	989	2180
300KVA	Igual que arriba	Igual que arriba	480	3650	1680	1080	1660	1415	3119
500KVA	Igual que arriba	Igual que arriba	680	5100	1790	1160	1810	1905	4200
750KVA	Igual que arriba	Igual que arriba	980	7500	2030	1300	2030	2755	6074
1000KVA	Igual que arriba	Igual que arriba	1150	10300	1854	1549	1651	3235	7132
1500KVA	Igual que arriba	Igual que arriba	1640	14500	2150	1570	2210	5835	12864
2000KVA	Igual que arriba	Igual que arriba	2160	20645	2220	1600	2380	6430	14175
2500KVA	Igual que arriba	Igual que arriba	2680	23786	2330	1650	3070	8865	19544
3000KVA	Igual que arriba	Igual que arriba	3300	30300	2460	1850	3260	11300	24912
3735KVA	Igual que arriba	Igual que arriba	4125	37875	2680	2060	4080	14400	31746

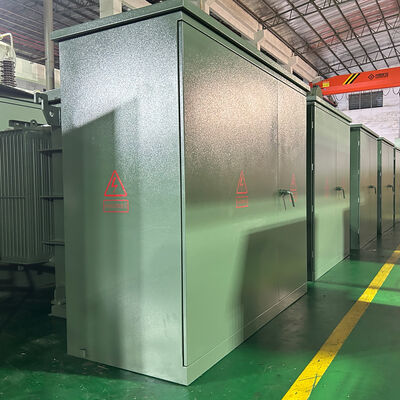

Proceso de producción
