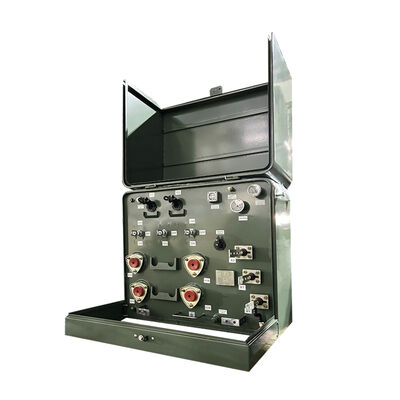

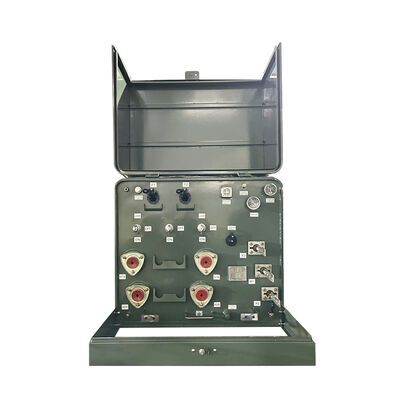

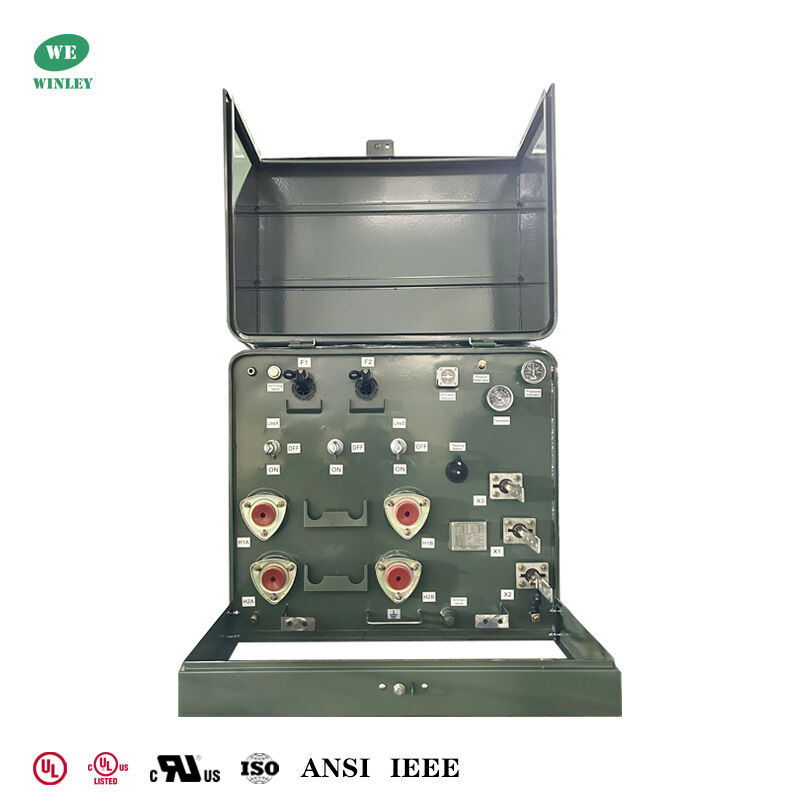

Transformador monofásico de pedestal de 25 kVA, 13.2 kV a 240 V, con tanque de acero inoxidable 304

Nombre De La Marca:	WINLEY
Número De Modelo:	ZGD-25/13.2
Cuota De Producción:	1unidad
Precio:	$1000-$10000
Detalles Del Embalaje:	caja de madera contrachapada
Condiciones De Pago:	T/T

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

UL/cUL, ISO

Documento:

Tipo de transformador:

Transformador montado en la almohadilla

Capacidad:

25kVA

Voltaje primario:

13200V o personalizado

Voltaje secundario:

120/240V

Clase de enfriamiento:

KNAN; autoenfriado

Material del tanque:

Acero inoxidable 304

Eficiencia:

99,00%

Estándares de eficiencia:

Cumple con los estándares DOE 2016, cumple con los estándares ANSI/IEEE

Capacidad de la fuente:

1000set/mes

Resaltar:

Transformador montado en una almohadilla de 25 KVA

Transformador monofásico de 13

2 kV a 240 V

Descripción del producto

Transformador de distribución monofásico montado en plataforma residencial de 13,2 kV a 240 V, transformadores de distribución llenos de aceite, tanque de acero inoxidable 304

El transformador monofásico montado en plataforma de WINLEY Electric está diseñado de acuerdo con las normas internacionales como IEEE, CSA y DOE, y ha obtenido las certificaciones UL/cUL y otras. Capacidad nominal de hasta 333 kVA y voltaje primario de hasta 34,5 kV. El transformador monofásico montado en plataforma, con su apariencia verde y simple, se puede utilizar en zonas residenciales y lugares comerciales.

Características principales

Transformador montado en plataforma de 25 kVA diseñado para una distribución confiable con un primario de 13,200 V Delta y un secundario de 240/120 V
Cuenta con tres interruptores de corte de carga (LBS) de 2 posiciones para seccionamiento flexible y conmutación segura en vivo

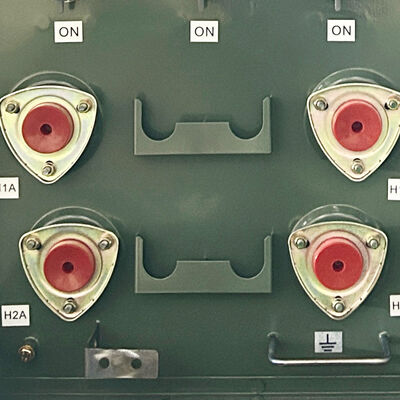

Cuatro bujes de alto voltaje para simplificar las conexiones y mejorar el acceso a la fase
El tanque lleno de aceite de acero inoxidable 304 garantiza una resistencia superior a la corrosión, una vida útil más larga y un mantenimiento mínimo

Especificaciones técnicas

Parámetro	Valor
Tipo de transformador	Montado en plataforma
Fase	Monofásico
Capacidad	25 kVA
Grupo vectorial	II6
Voltaje primario	13200V
Voltaje secundario	240/120V
Fasor secundario	Monofásico de doble bobinado
Frecuencia	60 Hz
Aumento de temperatura	65°C
Clase de refrigeración	KNAN; Autoenfriado
Estándar(es) de eficiencia	Cumple con los estándares DOE 2016, Cumple con los estándares ANSI/IEEE
Material del bobinado	Cobre
Clasificación de temperatura ambiente	40°C
Nivel de sonido	48 dBA
Material del tanque	Acero inoxidable 304

Procedimientos de prueba

Todos los transformadores se prueban estrictamente de acuerdo con la última revisión de ANSI, IEEE y NEMA aplicables con informes de prueba.

Prueba de fugas
Polaridad y relación de fase
Resistencia
Pérdidas sin carga y corriente de excitación
Pérdidas con carga e impedancia
Voltaje aplicado
Voltaje inducido
Impulso de onda completa
Prueba de relación

Especificaciones del producto

Clasificación (kVA)	Alto voltaje (kV)	Pérdida sin carga	Pérdida con carga	Altura (mm)	Profundidad (mm)	Ancho (mm)	Peso del aceite (kg)	Peso total (kg)
15 kVA	34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 u otros	50	195	840	740	610	45	294
25 kVA		80	290	840	740	610	68	362
37.5 kVA		106	360	840	760	610	75	476
50 kVA		135	500	840	810	610	93	553
75 kVA		190	650	840	860	610	132	672
100 kVA		280	1010	910	1200	965	230	714
167 kVA		435	1530	1000	1200	965	265	913
250 kVA		550	2230	1250	1300	1430	325	1106

Proceso de producción
