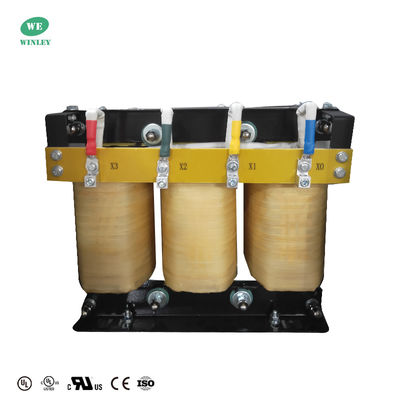

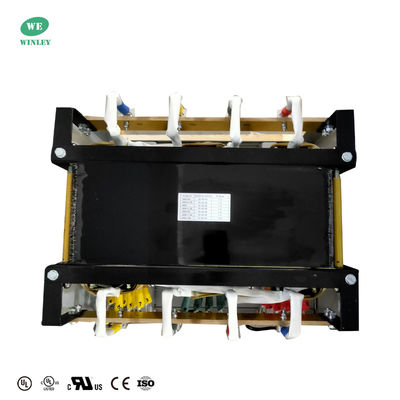

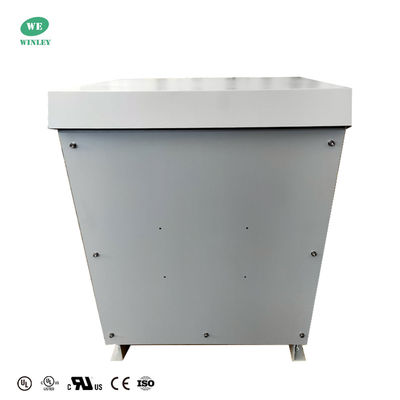

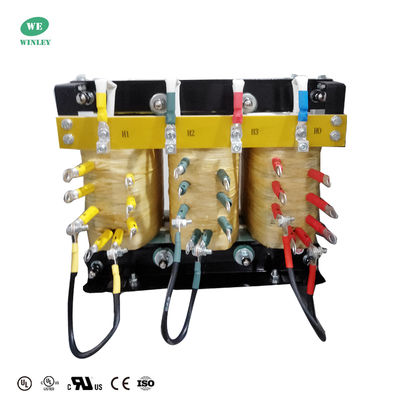

Transformador trifásico de tipo seco de 30 kVA, distribución de bajo voltaje, multi-toma, 400 V a 208 V, terminales mecánicos, envolvente eléctrico Nema 3R

Descripción general

El transformador trifásico de tipo seco SG-30KVA es un transformador de potencia confiable, compacto y eficiente diseñado para aplicaciones comerciales e industriales. Construido con bobinados de aluminio y un diseño refrigerado por aire, este transformador proporciona una conversión de potencia trifásica estable con un excelente aislamiento eléctrico y rendimiento de seguridad. Está optimizado para instalaciones en interiores donde se requiere seguridad contra incendios, bajo mantenimiento y alta confiabilidad.

Especificaciones clave

• Modelo: SG-30KVA
• Nombre: Transformador trifásico de tipo seco
• Potencia nominal: 45 KVA
• Fase: Tres
• Frecuencia: 50/60 Hz
• Material del bobinado: Aluminio
• Método de enfriamiento: Enfriamiento por aire (tipo seco)
• Clase de aislamiento: Clase C
• Aumento de temperatura:< 150°C
• Clasificaciones eléctricas
• Voltaje de entrada (primario): 400Y/231 V
• Configuración del cambiador de tomas: 2 × 2.5% (FCAN), 4 × 2.5% (FCBN)
• Corriente de entrada (primaria): 43.3 A
• Voltaje de salida (secundario): 208Y/120 V
• Corriente de salida (secundaria): 83.2 A
• Protección, pruebas y aislamiento
• Prueba de tensión soportada (60 segundos):
• Primario a secundario: 2500 V / 60 s
• Primario a tierra: 2500 V / 60 s
• Secundario a tierra: 2500 V / 60 s
• Resistencia de aislamiento:
• Primario a secundario: > 100 MΩ
• Primario a tierra: > 100 MΩ
• Secundario a tierra: > 100 MΩ
• Tensión soportada inducida: 125 Hz / doble voltaje / 1 min (según se especifica)
• Resistencia de puesta a tierra: soporta 25 A con resistencia de puesta a tierra < 100 mΩ

Dibujos técnicos

Características y beneficios

• Seguro y resistente al fuego: La construcción de tipo seco elimina el aceite, reduciendo el riesgo de incendio y los peligros ambientales.
• Alta resistencia de aislamiento y dieléctrica: Probado para alta tensión soportada y alta resistencia de aislamiento para garantizar la fiabilidad a largo plazo.
• Flexibilidad del cambiador de tomas: Múltiples tomas (2×2.5% y 4×2.5%) permiten el ajuste de voltaje para compensar las variaciones del sistema.
• Bajo mantenimiento: El enfriamiento por aire y los bobinados de aluminio reducen los requisitos de mantenimiento y los costos operativos.
• Amplia compatibilidad de frecuencia: Admite sistemas de 50 Hz y 60 Hz para una aplicabilidad global.

Aplicaciones típicas

• Edificios comerciales y complejos de oficinas
• Plantas industriales e instalaciones de fabricación
• Centros de datos y sitios de telecomunicaciones
• Hospitales e instituciones educativas
• Cualquier instalación interior que requiera una transformación de potencia trifásica confiable y de bajo mantenimiento

Especificación

Proceso de producción
