Transformador montado en poste
>

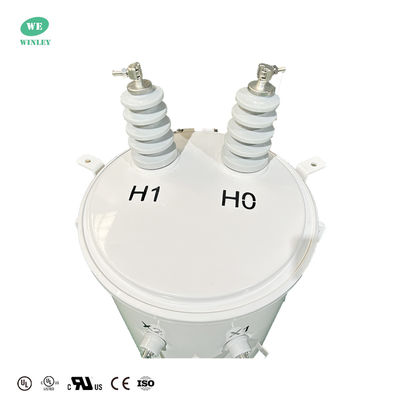

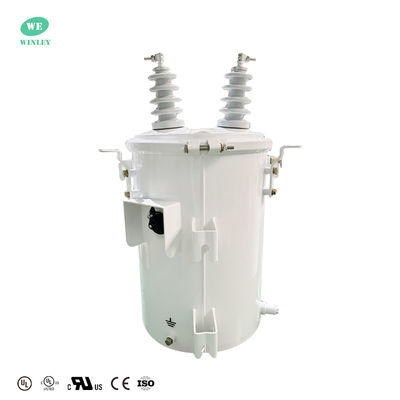

Certificación UL 25 Kva Transformador montado en un solo poste de fase de distribución aérea de energía Transformador sumergido en aceite de 12470V a 480V DOE 2016

Certificación UL 25 Kva Transformador montado en un solo poste de fase de distribución aérea de energía Transformador sumergido en aceite de 12470V a 480V DOE 2016

Nombre De La Marca: WINLEY
Número De Modelo: D-25/12.47
Cuota De Producción: 1 unidad
Precio: $1000-$10000
Detalles Del Embalaje: caja de madera contrachapada
Condiciones De Pago: T/T
Información detallada
Lugar de origen:
China
Certificación:
UL/cUL, CE, ISO
Tipo:
Transformador de distribución aérea
Fase:
No casado
Capacidad:
25kVA
Voltagem primaria:
12470GrdY/7200
Tensión secundaria:
Las demás
Aumento de la frecuencia:
60Hz
Clase de enfriamiento:
ONAN/KNAN
Número del certificado UL:
Se trata de una prueba de la eficacia de las sustancias químicas.
Normas de eficiencia:
Cumple con las normas DOE 2016, cumple con las normas ANSI/IEEE
Capacidad de la fuente:
1000 unidades por mes
Resaltar:

Transformador montado en poste de distribución aérea

,

Transformador con certificación UL de 25 Kva

,

Transformador montado en un solo poste de fase

Descripción del producto

Certificación UL Transformador de Poste Monofásico de 25 Kva Distribución de Energía Aérea Transformador Sumergido en Aceite 12470V A 480V ANSI IEEE

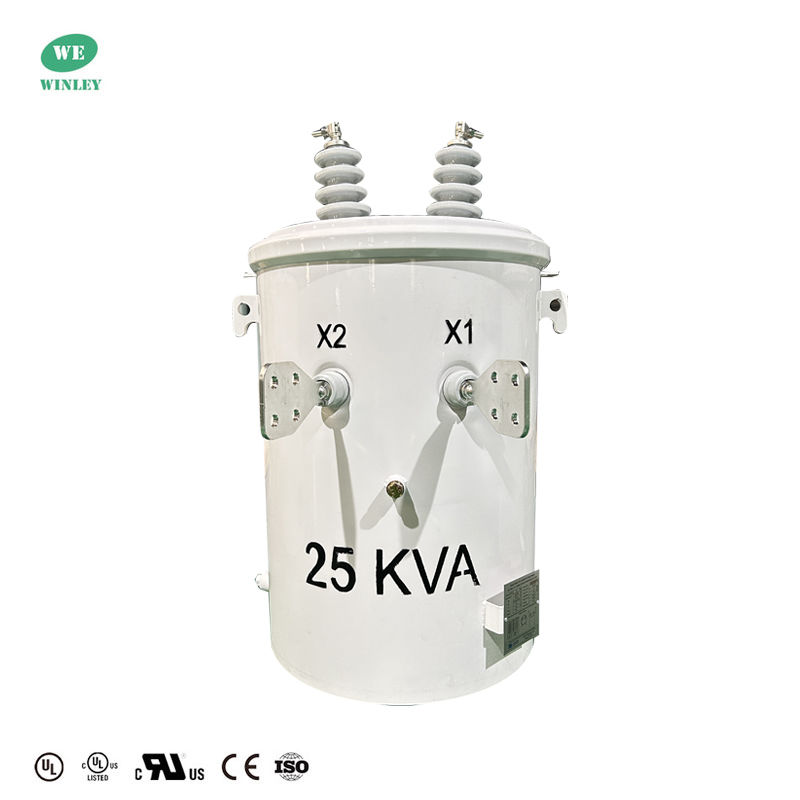

Este transformador de distribución aérea monofásico de 25 KVA está lleno de líquido y montado en poste para una entrega de energía confiable. Opera a un voltaje primario de 12,470/7,200 V con una salida secundaria de 277/480 V. El transformador cuenta con un cambiador de tomas externo de 5 posiciones, aislamiento de clase E con una clasificación de 120°C y bobinados de cobre con aceite FR-3 sin PCB. Es autoenfriado (KNAN), tiene un tanque de acero recubierto duradero y un acabado epoxi resistente a la intemperie. Diseñado para cumplir con las normas DOE 2016 y ANSI/IEEE de eficiencia.



Certificación UL 25 Kva Transformador montado en un solo poste de fase de distribución aérea de energía Transformador sumergido en aceite de 12470V a 480V DOE 2016 0



Certificación UL 25 Kva Transformador montado en un solo poste de fase de distribución aérea de energía Transformador sumergido en aceite de 12470V a 480V DOE 2016 1



Por qué elegirnos



1. Los transformadores montados en poste producidos por WINLEY han obtenido la certificación UL/cUL, con capacidades nominales que van desde 10 kVA hasta 333 kVA. Los productos cumplen o incluso superan los estándares ANSI, IEEE, CSA, IEC60076 y otros.
2. A través de un diseño eléctrico optimizado, nuestros productos son seguros, estables y eficientes, lo que le ayuda a ahorrar costos operativos.
3. Nuestros productos se han exportado a América del Norte, América Central y del Sur, el sudeste asiático y otros mercados en grandes cantidades. Tenemos una rica experiencia y podemos brindar soporte técnico y servicios integrales.



 Certificación UL 25 Kva Transformador montado en un solo poste de fase de distribución aérea de energía Transformador sumergido en aceite de 12470V a 480V DOE 2016 2





Datos principales



Tipo de transformador Transformador de distribución aérea, tipo convencional
Fase Monofásico
Capacidad 25 KVA
Voltaje primario 12470GrdY/7200
Voltaje secundario 277/480V
Frecuencia 60 Hz
Aumento de temperatura 65°C
Clasificación de aislamiento Aislamiento Clase E - 120°C, 248°F
Clase de enfriamiento KNAN; Autoenfriado
Estándar(es) de eficiencia Cumple con los estándares DOE 2016, Cumple con los estándares ANSI/IEEE
Material del bobinado Cobre
Clasificación de temperatura ambiente 40°C
Nivel de sonido 48 dBA
Clasificaciones Cumple/Supera las clasificaciones de eficiencia DOE 2016



Dibujo





Certificación UL 25 Kva Transformador montado en un solo poste de fase de distribución aérea de energía Transformador sumergido en aceite de 12470V a 480V DOE 2016 3


Característica estándar



  • Cumple con el estándar de eficiencia energética DOE o supera los estándares ANSI/IEEE y CSA
  • Orejetas de elevación
  • Almohadillas de montaje de pararrayos
  • Porcelana de alto voltaje montada en la cubierta
  • Bujes con terminal de cáncamo
  • Bujes de bajo voltaje con terminales de cáncamo
  • Correa de conexión a tierra neutra de bajo voltaje
  • Orejetas de soporte ANSI (soportes de suspensión) con placa de identificación grabada con láser en el soporte inferior
  • Cubierta aislada de poliéster
  • Conjunto de cubierta autoventilante y resellable
  • Núcleo
  • Bobina
  • Soportes de soporte del conjunto núcleo/bobina de la línea central
  • Cables de bajo voltaje
  • Tapón de llenado de aceite con correa de conexión a tierra de la cubierta
  • Almohadilla de conexión a tierra del tanque

Certificación UL 25 Kva Transformador montado en un solo poste de fase de distribución aérea de energía Transformador sumergido en aceite de 12470V a 480V DOE 2016 4



Artesanía clave del transformador montado en poste


1. Diseño del circuito magnético
La forma, el tamaño, la histéresis y la pérdida por corrientes parásitas del núcleo de hierro son factores importantes a considerar. El diseño adecuado del circuito magnético puede conducir a una transmisión de energía eficiente y una reducción de las pérdidas.

2. Diseño del bobinado
Factores como el número de vueltas, el material del cable, el aislamiento entre capas y el método de cableado deben tenerse en cuenta durante el proceso de diseño. Al implementar un diseño de bobinado bien planificado, el transformador puede lograr una mayor capacidad de carga y confiabilidad.

3. Selección del material de aislamiento
Elegir los materiales de aislamiento correctos es primordial para garantizar la seguridad y la longevidad. Es esencial optar por materiales aislantes que ofrezcan un excelente rendimiento de aislamiento, resistencia a altas temperaturas, resistencia a la ruptura por arco y resistencia a la humedad.

4. Llenado de aceite al vacío
Los transformadores monofásicos montados en poste suelen utilizar un método de llenado de aceite al vacío. Esto implica tratar las virutas del transformador con vacío, inyectar aceite aislante, eliminar las burbujas de aire y sellar los transformadores. El proceso de llenado al vacío es beneficioso ya que mejora el rendimiento del aislamiento y la estabilidad térmica del transformador, lo que conduce a una vida útil prolongada.

5. Tratamiento térmico
Las propiedades mecánicas y la resistencia de los transformadores se pueden mejorar mediante el tratamiento térmico. Este proceso altera la estructura organizativa del material, aumentando su dureza y resistencia al desgaste, al tiempo que reduce la tensión y la deformación.



Especificaciones



Transformador sumergido en aceite monofásico de 10 kva-333 kva
Capacidad nominal (kVA) Alto Bajo voltaje (v) Símbolo de conexión Estándar Impedancia de cortocircuito (%) Eficiencia
Voltaje (v) (%)
10 4160
7200
12000
12470
13200
13800
19920
24940
34500
110
220
230
400
480
II0,II6 IEEE/ANSI/ DOE 1.8-4% 98.7
15 98.82
25 98.95
37.5 99.05
50 99.11
75 99.19
100 99.25
167 99.33
250 99.39
333 99.43

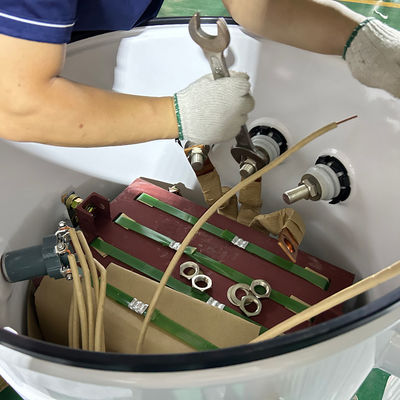

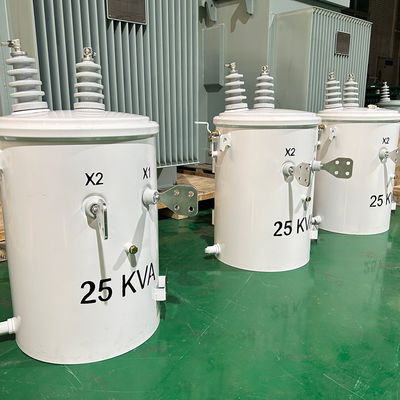

Proceso de producción



Certificación UL 25 Kva Transformador montado en un solo poste de fase de distribución aérea de energía Transformador sumergido en aceite de 12470V a 480V DOE 2016 5

Certificación UL 25 Kva Transformador montado en un solo poste de fase de distribución aérea de energía Transformador sumergido en aceite de 12470V a 480V DOE 2016 6



Preguntas frecuentes



1. P: ¿Puedo tener un pedido de muestra?

R: Sí, aceptamos pedidos de muestra para probar y verificar la calidad.

2. P: ¿Cuál es el plazo de entrega?

R: Tiempo de producción en masa 15-25 días.

3. P: ¿Cuánto dura la garantía?

R: 24 meses desde B/L. Si hay algún problema con los accesorios, solo proporcione las fotos del accesorio dañado, luego brindaremos servicio gratuito. De acuerdo con la cantidad de productos, proporcionaremos accesorios fácilmente dañados de forma gratuita. También podemos brindar soporte técnico si lo necesita.

4. P: ¿Está disponible OEM/ODM?

R: ¡Sí, lo está! Somos fabricantes con nuestro propio equipo de I+D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.

Servicios personalizados:

a. Color personalizado y función especial.

b. Caja personalizada.

c. Imprimir el logotipo del cliente.

d. Sus otras ideas sobre el producto, podemos ayudarlo a diseñar y ponerlas en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.

5. P: ¿Cómo controlar la calidad de los productos?

R: Nuestra empresa posee la tecnología central, todo tipo de productos tienen certificado CE. Contamos con ingenieros profesionales. Se exige estrictamente a los trabajadores que fabriquen productos de acuerdo con los dibujos. Cada proceso tiene instructores técnicos. Los supervisores de control de calidad inspeccionarán regularmente la producción. Realizaremos pruebas de rendimiento de los productos durante la producción y pruebas de calidad integrales cuando los productos estén completos.
