Nombre De La Marca: | WINLEY |
Número De Modelo: | SCB10-704/6 y otros |
Cuota De Producción: | 1 unidad |
Precio: | $1000-$10000 |
Detalles Del Embalaje: | caja de madera contrachapada |
Condiciones De Pago: | T/T |
704KVA Transformador de potencia de tipo seco de resina fundida de 6KV a 0.5KV Transformador de bobina fundida de distribución
Este transformador de resina fundida trifásico de 704 kVA convierte eficientemente el voltaje primario de 6000V en 530V secundario, Equipado con conexión fuera del circuito (± 2 × 2,5% de ajuste),mientras que el enfriamiento AN/AF (aire natural/forzado) admite un funcionamiento continuo con un aumento de temperatura de 100KEl transformador de bobina fundida es conforme a las normas internacionales IEC60076, es una estructura compacta, de bajo ruido, baja pérdida, resistencia a la humedad, retardante de llama, transformador de tipo seco de resina fundida.

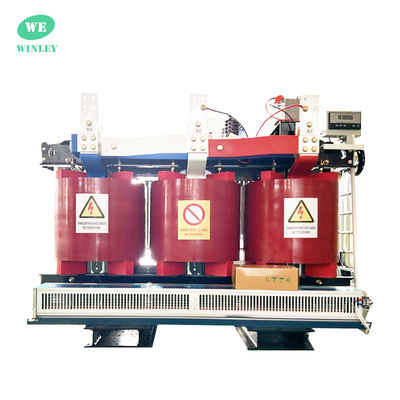

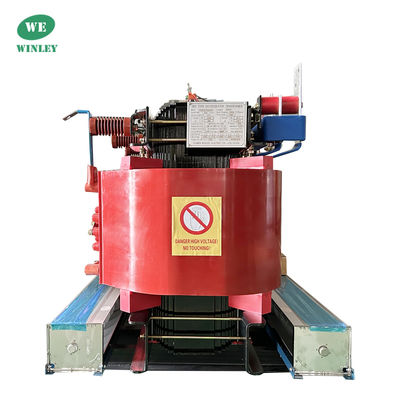

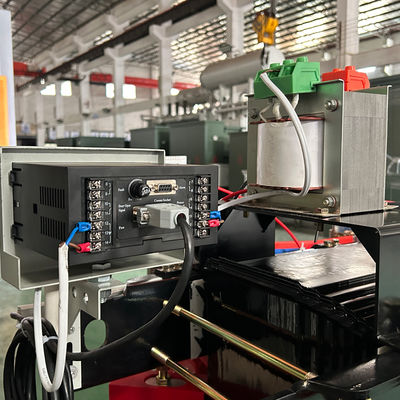

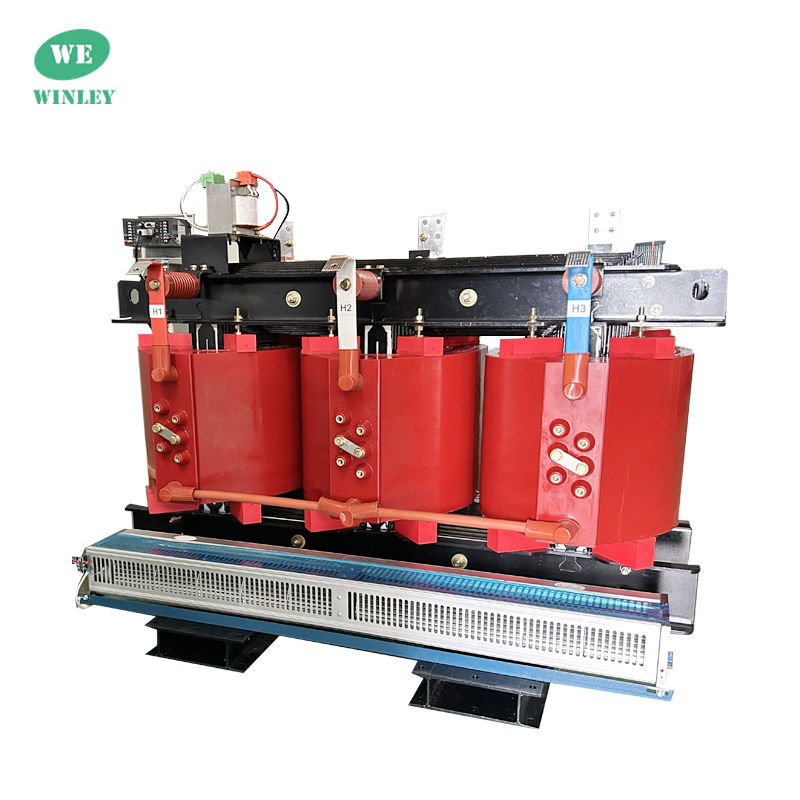

Fotos del producto

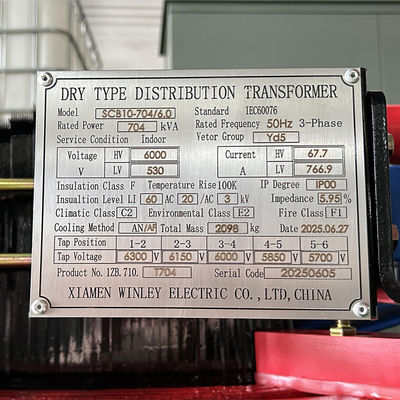

Datos principales
- No, no es así. | Información específica | Unidad | Especificación | |
1 | El tipo | ~ | Resina fundida, tipo seco | |
2 | Capacidad nominal | el kVA | 704 | |
3 | Número de fase | ~ | 3 | |
4 | Voltagem primaria | V. | 6000 | |
5 | Tensión secundaria | V. | 530 | |
6 | Tipo de recogida | ~ | el contacto fuera del circuito | |
7 | Tipo de recogida | % | ± 2*2,5% | |
8 | Método de enfriamiento | ~ | En el caso de las empresas de servicios de telecomunicaciones | |
9 | Frecuencia nominal | HZ | 50 | |
10 | Grupo de vectores | ~ | Yd5 | |
11 | Clase de aislamiento | ~ | F: el precio | |
13 | Aumento de la temperatura | - ¿ Qué? | 100 | |
14 | Pérdida de carga | No | 1500 | |
15 | Pérdida de carga en el vehículo (120°C) | No | 5940 | |
16 | Impedancia | % | 6 | |
17 | Materiales de enrollamiento | ~ | Cu | |
18 | Materiales básicos | ~ | acero de silicio | |
19 | Recinto | ~ | Peso de las máquinas | |
20 | Dimensión | En el caso de los | El valor de las emisiones de CO2 | |
21 | peso | En kg | 1950 | |
22 | Condición de servicio | ~ | en el interior | |
23 | Nivel del mar | M. | ≤ 1000 |
Dibujos técnicos
Características del transformador seco
1) Resistencia a la humedad y a la corrosión, y puede funcionar normalmente a un 100% de humedad, especialmente para trabajos en condiciones ambientales extremas.
2) Pérdida de energía, baja descarga local, bajo ruido y gran capacidad de disipación de calor, pueden funcionar al 150% de la carga nominal.
3) La resistencia mecánica total de la bobina fundida es muy alta y puede resistir un cortocircuito repentino.
4)Seguro, prevención de incendios, sin contaminación, se puede instalar directamente en el centro de carga.
5)Mantenimiento e instalación sencillos, bajos costes generales de explotación.
Especificación
Especificaciones del producto | ||||||||
Capacidad nominal (KVA) |
Alta tensión (KV) |
Baja tensión (KV) |
Símbolo de conexión | No pérdida de carga (W) |
Pérdidas durante la carga (W) |
No hay corriente de carga (%) |
Dimensión ¿Qué quieres decir? (En el caso de los) |
Peso (En kg) |
100 | 6 KV 6.3KV 10 KV 10.5KV 11 KV |
0.4KV | Dinámica Yyn0 |
540 | 1990 | 2.4 | 1600*1300*2200 | 520 |
315 | 970 | 4080 | 1.8 | 1800*1350*2200 | 1085 | |||
500 | 1350 | 5790 | 1.8 | 2000*1400*2200 | 1520 | |||
630 | 1530 | 6840 | 1.6 | 2000*1400*2200 | 1820 | |||
1000 | 2070 | 9780 | 1.4 | 2450*1450*2200 | 2550 | |||
1250 | 2380 | 11500 | 1.4 | 2300*1500*2200 | 2900 | |||
1600 | 2790 | 13800 | 1.4 | 2400*1550*2200 | 3490 | |||
2000 | 3240 | 16300 | 1.2 | 2600*1600*2200 | 4220 | |||
2500 | 3870 | 19300 | 1.2 | 2600*1600*2200 | 4955 |
¿Por qué elegirnos?
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de control de calidad inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción y pruebas de calidad completas cuando los productos estén terminados.
![]() |
