Detalles de los productos

En casa > Productos >
Tipo transformador del aceite
>

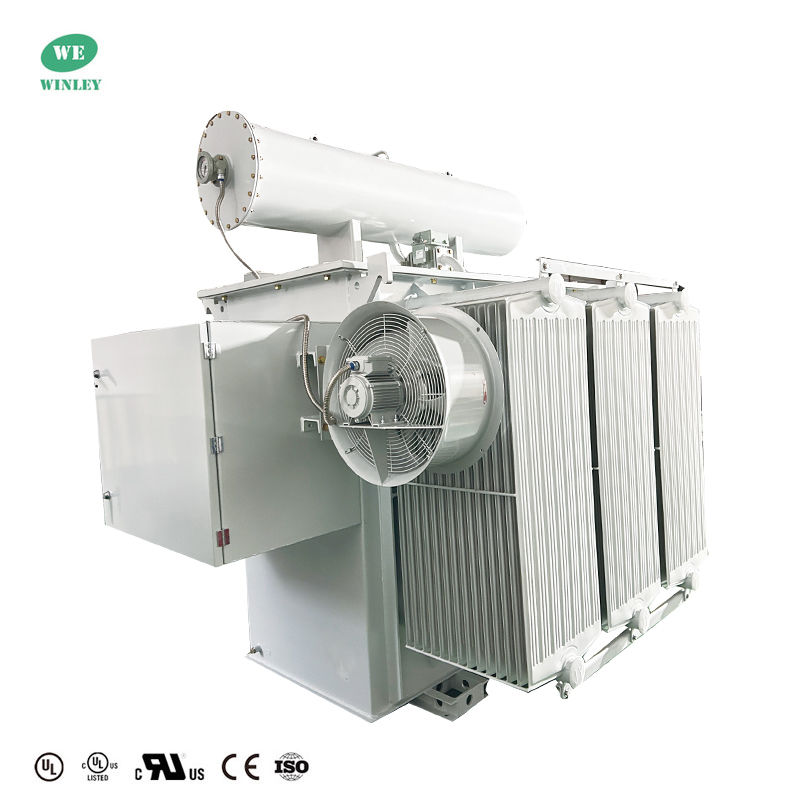

Transformador de potencia de subestación de 2.5 MVA, tipo conservador, sumergido en aceite, reductor de tensión de 24940V a 480V, normas ANSI IEEE

Transformador de potencia de subestación de 2.5 MVA, tipo conservador, sumergido en aceite, reductor de tensión de 24940V a 480V, normas ANSI IEEE

Nombre De La Marca: WINLEY
Número De Modelo: S-2500/25
Cuota De Producción: 1 unidad
Precio: $5000-$150000
Detalles Del Embalaje: caja de madera contrachapada
Condiciones De Pago: T/T
Información detallada
Lugar de origen:
China
Certificación:
CE,ISO
Tipo:
Transformador de potencia de subestación, tipo conservador
capacidad:
2.5MVA (2500KVA)
Voltagem primaria:
Las demás
Tensión secundaria:
480Y/277
Clase de enfriamiento:
KNAN/KNAF
Material de bobinado:
Cobre
Grupo de vectores:
DYN1
Normas de eficiencia:
Cumple con las normas ANSI/IEEE
Capacidad de la fuente:
500 ejemplares al mes
Descripción del producto

Transformador de potencia de subestación de 2.5 MVA, tipo conservador, sumergido en aceite, reductor, 24940 V a 480 V, normas ANSI IEEE





Este transformador de potencia de subestación es un tipo conservador, montado en plataforma, lleno de líquido, diseñado para aplicaciones radiales trifásicas confiables. Con una capacidad de 2.5 a 3.1 MVA y un grupo vectorial DYN1, admite operaciones tanto de elevación como de reducción de tensión. El transformador opera a una tensión primaria de 24,940 V (clase de 25 kV) con un fasor delta y una tensión secundaria de 480Y/277 V (clase de 1.2 kV) con una configuración estrella-neutro. Cuenta con un BIL primario de 110 kV y un BIL secundario de 30 kV, opera a 60 Hz y mantiene un aumento de temperatura de 55 °C con aislamiento de Clase E clasificado para 120 °C. La clase de enfriamiento es KNAN/KNAF y cumple con las normas de eficiencia ANSI/IEEE, lo que garantiza un alto rendimiento y durabilidad en entornos exigentes de distribución de energía.

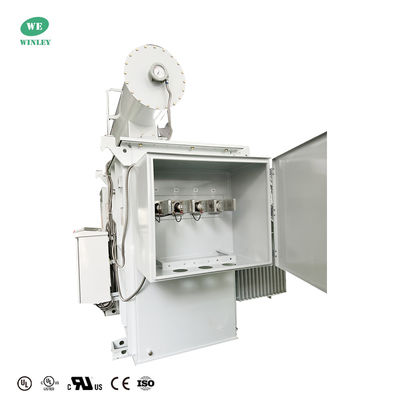

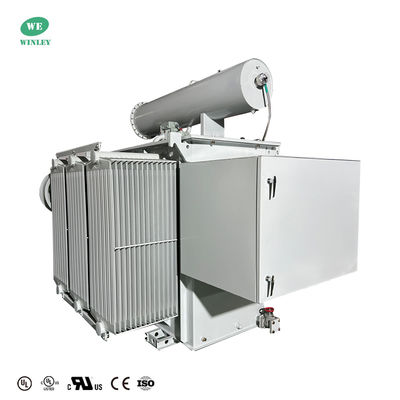

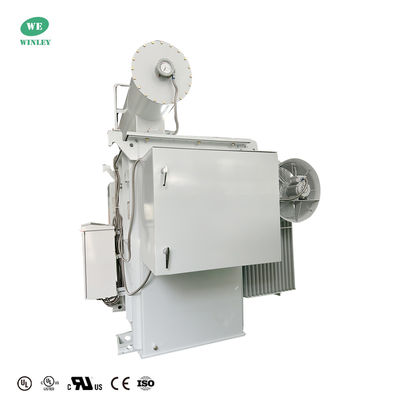

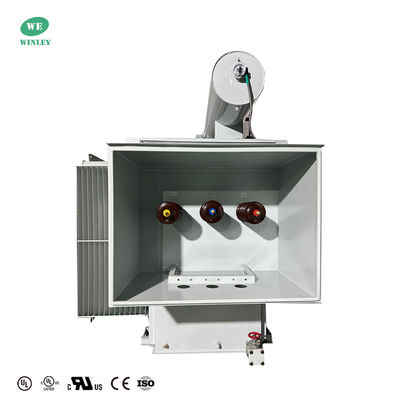

Fotos del producto



Transformador de potencia de subestación de 2.5 MVA, tipo conservador, sumergido en aceite, reductor de tensión de 24940V a 480V, normas ANSI IEEE 0



Transformador de potencia de subestación de 2.5 MVA, tipo conservador, sumergido en aceite, reductor de tensión de 24940V a 480V, normas ANSI IEEE 1



Transformador de potencia de subestación de 2.5 MVA, tipo conservador, sumergido en aceite, reductor de tensión de 24940V a 480V, normas ANSI IEEE 2  Transformador de potencia de subestación de 2.5 MVA, tipo conservador, sumergido en aceite, reductor de tensión de 24940V a 480V, normas ANSI IEEE 3



Datos principales



Tipo de transformador Transformador de potencia de subestación, tipo conservador
Configuración del transformador Montado en plataforma, lleno de líquido
Tipo de alimentación del transformador Alimentación radial
Fase Trifásico
Capacidad 2,500 KVA/ 3,100 KVA
Grupo vectorial DYN1
Tensión primaria 24940V
Tensión secundaria 480Y/277
Frecuencia 60 Hz
Aumento de temperatura 55°C
Clasificación del aislamiento E
Clase de enfriamiento KNAN/KNAF
Norma(s) de eficiencia Cumple con las normas ANSI/IEEE
Material del devanado Cobre
Clasificación de temperatura ambiente 40°C
Rango de temperatura de funcionamiento ambiente -40°C a +40°C (-50°F a +104°F)



Dibujos técnicos



Transformador de potencia de subestación de 2.5 MVA, tipo conservador, sumergido en aceite, reductor de tensión de 24940V a 480V, normas ANSI IEEE 4



Características estándar



  • Transformador de subestación tipo conservador, lleno de líquido, montado en plataforma
  • Alimentación radial trifásica, admite uso de elevación y reducción de tensión
  • Tanque y gabinete de acero con revestimiento duradero y acabado epoxi resistente a la intemperie
  • Medidores analógicos para el nivel de aceite, la temperatura y la monitorización de la presión
  • Alivio automático de presión, relé Buchholz y muestreador de gas incluidos
  • Enfriamiento por aire forzado con controles de ventilador (automático/apagado/manual)
  • Cambio de tomas sin carga de 5 posiciones en el lado de alta tensión, pasos del 2.5%
  • Conexiones primarias y secundarias de frente vivo con terminales NEMA H-Spade
  • Devanados de cobre y núcleo de acero orientado al grano
  • Puertas a prueba de manipulaciones, con cerradura y varilla caliente incluida
  • Gabinete de cableado resistente a la intemperie NEMA 3R, con clasificación sísmica
  • Diseñado para funcionamiento de -40°C a +40°C, bajo nivel de ruido (65 dBA)
  • Cumple con las normas ANSI/IEEE, DOE, CSA, ASTM para seguridad y eficiencia

Transformador de potencia de subestación de 2.5 MVA, tipo conservador, sumergido en aceite, reductor de tensión de 24940V a 480V, normas ANSI IEEE 5          Transformador de potencia de subestación de 2.5 MVA, tipo conservador, sumergido en aceite, reductor de tensión de 24940V a 480V, normas ANSI IEEE 6



Transformador de potencia de subestación de 2.5 MVA, tipo conservador, sumergido en aceite, reductor de tensión de 24940V a 480V, normas ANSI IEEE 7   Transformador de potencia de subestación de 2.5 MVA, tipo conservador, sumergido en aceite, reductor de tensión de 24940V a 480V, normas ANSI IEEE 8   Transformador de potencia de subestación de 2.5 MVA, tipo conservador, sumergido en aceite, reductor de tensión de 24940V a 480V, normas ANSI IEEE 9



Pruebas de fábrica



  • Prueba de resistencia del devanado
  • Prueba de resistencia de aislamiento
  • Prueba de error de relación de tensión
  • Prueba de impedancia de cortocircuito
  • Prueba de pérdida sin carga (vatios)
  • Prueba de pérdida con carga (vatios)
  • Prueba de resistencia de tensión inducida
  • Prueba de resistencia de tensión de fuente separada
  • Prueba de integridad de presión



ESPECIFICACIÓN DEL PRODUCTO



Capacidad nominal Alta tensión Baja tensión Símbolo de conexión Impedancia de cortocircuito Pérdida sin carga Pérdida con carga Dimensión Peso
(kVA) (KV) (V)   (%) (W) (W) A*A*P(mm) (kg)
800 4.16KV
12.47KV
13.2KV
13.8KV
24.94KV
34.5KV
o otros
208/120V
480/277V
600V
12470V
13200V
13800V
o otros
Dyn1
Ynyn0
Dyn11
Dd0
Ynd11
o otros
2.7
3.1
4.35
5.75
6
980 9350 1060*1500*1780 2050
1000 1160 11500 1085*1570*1800 2450
1250 1380 13900 1160*1610*1890 2900
1600 1660 16600 1190*1630*1950 3400
2000 2030 18300 1260*1700*2090 4100
2500 2450 19600 1150*2150*2250 4750
3000 3240 26500 1900*2600*2150 6500
5000 4500 27000 2500*2210*3180 9500
7500 7200 32000 3660*3100*5100 13600
10000 8500 35500 3830*2640*2216 15800



Por qué elegirnos



WINLEY Electric ofrece una línea completa de transformadores de distribución llenos de líquido que cumplen con las normas ANSI, IEEE, CSA, AS, DOE aplicables. Con altas tensiones de hasta 44 kV y clasificaciones de hasta 20 MVA. WINLEY ha obtenido la certificación UL/cUL (Número de certificado: UL-US-2431836-0, UL-CA-2423202-0) y puede solicitar UL (autorización de socio) de acuerdo con los requisitos del cliente.



Transformador de potencia de subestación de 2.5 MVA, tipo conservador, sumergido en aceite, reductor de tensión de 24940V a 480V, normas ANSI IEEE 10



Preguntas frecuentes



1. P: ¿Puedo tener un pedido de muestra?

R: Sí, aceptamos pedidos de muestra para probar y verificar la calidad.

2. P: ¿Cuál es el plazo de entrega?

R: Tiempo de producción en masa 15-25 días.

3. P: ¿Cuánto dura la garantía?

R: 24 meses desde B/L. Si hay algún problema con los accesorios, solo proporcione las fotos del accesorio dañado, luego brindaremos servicio gratuito. De acuerdo con la cantidad de productos, proporcionaremos accesorios fácilmente dañados de forma gratuita. También podemos brindar soporte técnico si lo necesita.

4. P: ¿Está disponible OEM/ODM?

R: ¡Sí, lo está! Somos fabricantes con nuestro propio equipo de I+D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.

Servicios personalizados:

a. Color personalizado y función especial.

b. Caja personalizada.

c. Imprimir el logotipo del cliente.

d. Sus otras ideas sobre el producto, podemos ayudarlo a diseñar y ponerlas en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.

5. P: ¿Cómo controlar la calidad de los productos?

R: Nuestra empresa posee la tecnología central, todo tipo de productos tienen el certificado CE. Contamos con ingenieros profesionales. Se exige estrictamente a los trabajadores que fabriquen productos de acuerdo con los dibujos. Cada proceso tiene instructores técnicos. Los supervisores de control de calidad inspeccionarán la producción con regularidad. Realizaremos pruebas de rendimiento de los productos durante la producción y pruebas de calidad integrales cuando los productos estén terminados.
