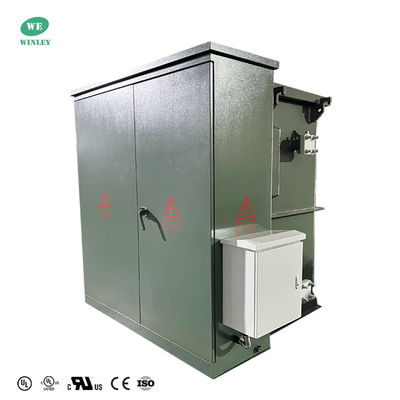

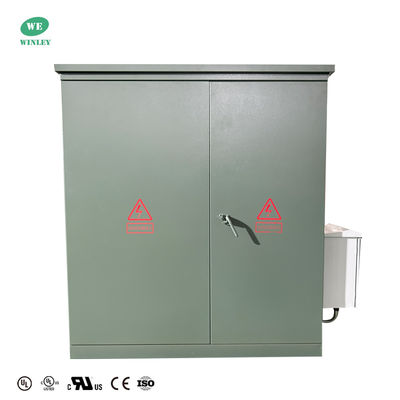

Transformador de distribución trifásico montado en plataforma, sumergido en aceite, 3750Kva, reductor, 34500V a 480Y, ANSI IEEE DOE 2016  Con certificación UL/cUL

Un transformador montado en plataforma es un transformador de distribución de utilidad montado en el suelo, que generalmente se aloja en un gabinete metálico cerrado con llave, situado en una pequeña plataforma de hormigón. Por lo general, se fabrican con potencias nominales de entre 75 y 5000 kVa y, a menudo, incluyen fusibles e interruptores integrados. Un recinto típico incluye un tanque para contener el conjunto de núcleo/bobina del transformador montado en plataforma sumergido en aceite o similar, y un armario de cableado con compartimentos de cableado de alta y baja tensión para encerrar los bujes de alta y baja tensión, respectivamente, del transformador, etc.

Por qué elegirnos

• WINLEY produce una gama completa de transformadores trifásicos montados en plataforma con una capacidad de 45kva-5500KVA y una tensión de hasta 34,5KV. Los productos cumplen o incluso superan los estándares de DOE 2016, IEEE/ANSI, CSA, IEC, NEMA, etc.
• El transformador trifásico montado en plataforma producido por WINLEY ha obtenido la certificación UL/cUL (Número de certificado: UL-US-2431836-0, UL-CA-2423202-0), y puede solicitar UL (autorización de socio) de acuerdo con los requisitos del cliente.
• Nuestros productos se exportan a América del Norte, América del Sur, Filipinas y otros lugares en grandes cantidades. Tenemos una rica experiencia en diseño y producción, servicio postventa profesional y confiable, y podemos entregar los productos rápidamente en un plazo de 7 a 35 días.

Transformador trifásico montado en plataforma Datos principales

Dibujos técnicos

Estructura del producto

• Funcionamiento a 60 Hz.
• Aumento medio de la temperatura del bobinado de 65°C.
• Disposiciones de alimentación radial y en bucle.

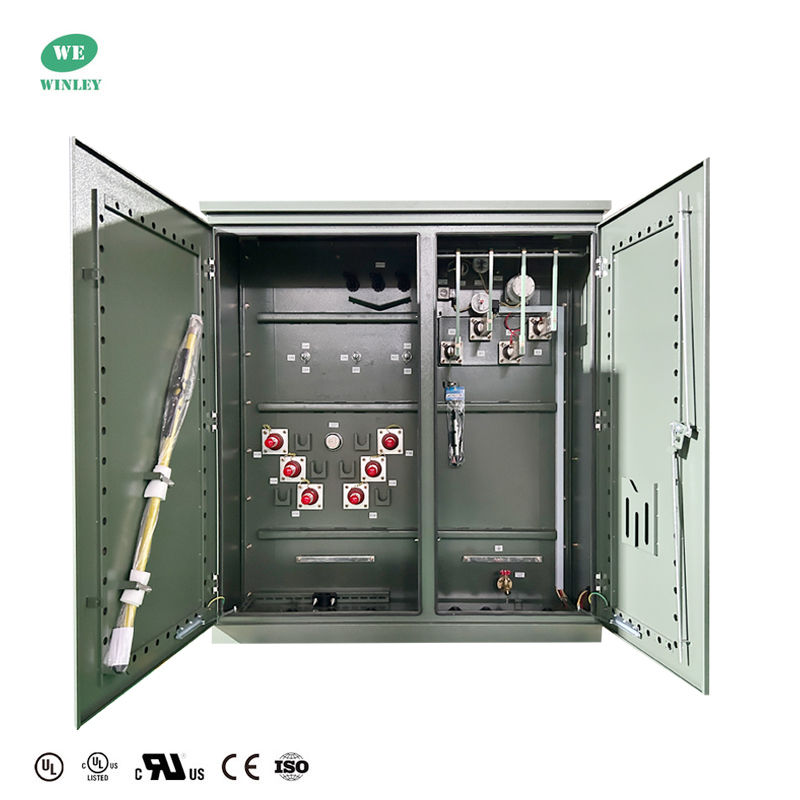

• Terminales de alta tensión de tipo frontal muerto y vivo.
• BIL de alta tensión 45 – 150 kV (frontal muerto) 200 kV (frontal vivo).
• BIL de baja tensión 30 – 60 kV.
• Cierre de tres puntos de la puerta de baja tensión.
• Puerta de alta tensión, que solo se puede abrir después de abrir la puerta de baja tensión.
• Partición de acero rígido.

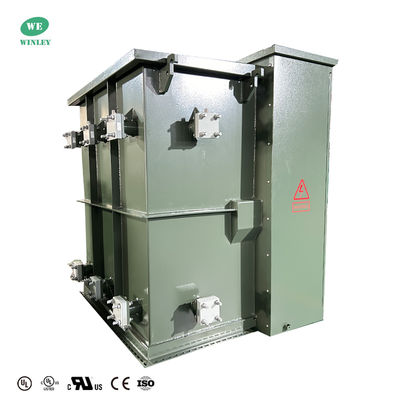

• Tanque del transformador soldado de la cubierta a la base.
• Placa de identificación permanente.
• Disposición de llenado de tapa de tubería NPT de una pulgada.
• Almohadillas de conexión a tierra del tanque ANSI.
• Válvula de drenaje y muestreador de una pulgada.
• Válvula de alivio de presión automática (35 SCFM).
• Cambiador de tomas con (2) tomas de capacidad total del 2,5% por encima y por debajo de la nominal.
• Un orificio de inspección de 10”x18” (o 14”x25”) en la cubierta del tanque del transformador.
• Pintado de color verde oliva (Munsell 7GY 3.29/1.5).
• Diseñado, fabricado y probado de acuerdo con los últimos estándares ANSI

Pruebas de fábrica

• Prueba de resistencia del bobinado
• Prueba de resistencia de aislamiento
• Prueba de error de relación de tensión
• Prueba de impedancia de cortocircuito
• Prueba de pérdida sin carga (vatios)
• Prueba de pérdida con carga (vatios)
• Prueba de resistencia a la tensión inducida
• Prueba de resistencia a la tensión de fuente separada
• Prueba de integridad de presión

Especificación

Proceso de producción

Preguntas frecuentes

1. P: ¿Puedo tener un pedido de muestra?

R: Sí, aceptamos pedidos de muestra para probar y verificar la calidad.

2. P: ¿Cuál es el plazo de entrega?

R: Tiempo de producción en masa 15-25 días.

3. P: ¿Cuánto dura la garantía?

R: 24 meses a partir de B/L. Si hay algún problema con los accesorios, solo proporcione las fotos del accesorio dañado, luego brindaremos servicio gratuito. De acuerdo con la cantidad de productos, proporcionaremos accesorios fácilmente dañados de forma gratuita. También podemos brindar soporte técnico si lo necesita.

4. P: ¿Está disponible OEM/ODM?

R: ¡Sí, lo está! Somos fabricantes con nuestro propio equipo de I+D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.

Servicios personalizados:

a. Color personalizado y función especial.

b. Caja personalizada.

c. Imprimir el logotipo del cliente.

d. Sus otras ideas sobre el producto, podemos ayudarlo a diseñar y ponerlas en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.

5. P: ¿Cómo controlar la calidad de los productos?

R: Nuestra empresa posee la tecnología central, todo tipo de productos tienen el certificado CE. Contamos con ingenieros profesionales. Se exige estrictamente a los trabajadores que fabriquen productos de acuerdo con los dibujos. Cada proceso tiene instructores técnicos. Los supervisores de control de calidad inspeccionarán regularmente la producción. Realizaremos pruebas de rendimiento de los productos durante la producción y pruebas de calidad integrales cuando los productos estén terminados.
