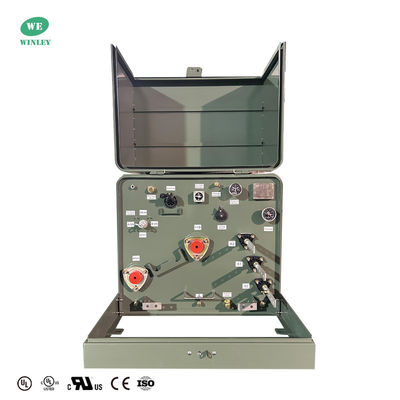

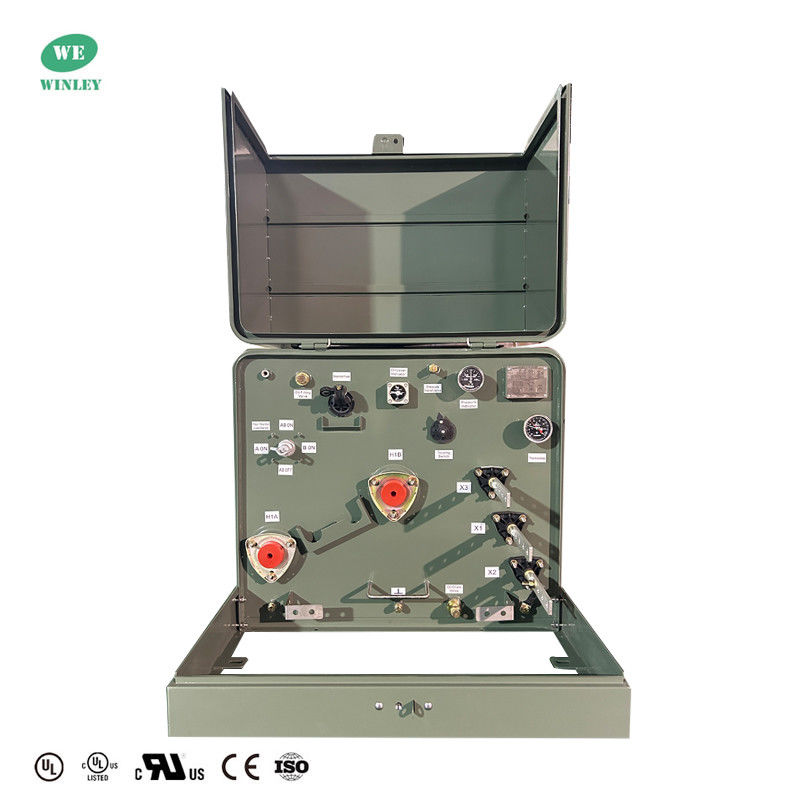

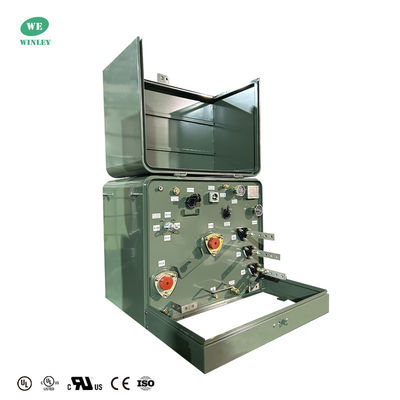

UL/cUL 75Kva Transformadores montados en una plataforma de fase única Distribución de energía al aire libre Paso a la baja 12.47KV Normas ANSI IEEE

¿Por qué elegirnos?

1El transformador monofásico WINLEY ha obtenido la certificación UL/cUL, con una capacidad de 10-333 KVA y un voltaje de hasta 34,5 KV.
2Los productos están diseñados de acuerdo con múltiples estándares y cumplen o incluso exceden DOE 2016, IEEE, ANSI, CSA, IEC, NEMA y otros estándares.
3La capacidad de entrega mensual es de más de 800 unidades, y la entrega rápida se puede lograr en 4 semanas.

Transformador montado en una plataforma monofásica Datos principales

Transformador montado en una plataforma monofásicaCaracterísticas estándar

• Cumple o excede las normas ANSI®, IEEE® y NEMA®
• Cumple con la norma de eficiencia energética 10 CFR Parte 431 del DOE para transformadores de distribución
• El recubrimiento del tanque excede el estándar IEEE Std C57.12.28TM-2005 y IEEE Std C57.12Las normas.29TM-2005 (sólo unidades de acero inoxidable)
• Compatibilidad total con el estándar IEEE Std C57.12Requisitos de integridad de las carcasas de la norma.28TM-2005
• Placa con el nombre grabado con láser
• Disposiciones de elevación de acero inoxidable en recubrimiento
• Disposiciones para la puesta a tierra del tanque
• Dispositivo automático de alivio de presión
• Aceite mineral de calidad eléctrica
• Puerta con bisagras con pines y barriles de bisagras de acero inoxidable
• Bolsillo de cerradura flotante para una fácil alineación
• Cerrojo de cerradura de la puerta con pentacabezas de acero inoxidable
• Disposiciones de llenado y drenaje de aceite
• Sillón extraíble
• Revestimiento del depósito con cúpula soldada
• Puertos de bujes de alta tensión - 200 A

Transformador montado en una plataforma monofásicaDibujo

Este transformador monofásico de 75 KVA tiene un funcionamiento de alimentación en bucle con 12470GrdY/7200V primario (95 kV BIL) y 240/480V secundario.Envase de cobre, y refrigeración ONAN, incluye conexiones primarias de frente muerto, arrestor de sobretensiones y fusibles de bayoneta. Cumple DOE 2016/ANSI/IEEE, utilizando aislamiento de aceite mineral para una distribución confiable.

Características de rendimiento

1) el revestimiento del tanque del transformador montado en una plataforma monofásica excede el C57,12.8 y C57,12.29Compatibilidad con el IEEE C57.12.28 estándares de integridad de las carcasas.
2) Dos bujes universales de alta tensión sujetos externamente para el funcionamiento de alimentación en bucle o un buje sujetos externamente para el funcionamiento de alimentación radial.
3) Tres bujes de baja tensión sujetados externamente con pernos de cobre roscados, incluido un terminal neutro totalmente aislado con correa de tierra extraíble.
4)Montajes de bujes en relieve; fondo del compartimiento de aceite encasillado.
5) Dispositivos de elevación de acero inoxidable con rosca y montado a chorro.
6)Dispositivo automático de alivio de la presión.
7) Aceite mineral de calidad eléctrica con inhibidor de la oxidación.
8)Capó extraíble con bisagras y barriles de bisagra de acero inoxidable resistentes a la corrosión Revestimiento de acero suave y umbral desmontable sujetado con hardware de acero inoxidable.
9) Superficies cubiertas en el capó y el compartimento de aceite para evitar la retención de agua.
10) Enchufe de llenado de aceite/nivel de aceite; enchufe de drenaje de aceite; disposiciones de puesta a tierra del tanque.
11)Conjunto de bloqueo resistente a la corrosión con perno de seguridad de pentacabezas cautivas, tuerca flotante y candado.

Especificación

Proceso de producción

Preguntas frecuentes

1P: ¿Puedo pedir una muestra?

R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.

2P: ¿Cuál es el tiempo de entrega?

R: Tiempo de producción en masa 15-25 días.

3P: ¿Cuánto dura la garantía?

R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.

4P: ¿Está disponible el OEM/ODM?

R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.

Servicios personalizados:

a. Color personalizado y función especial.

b. Caja personalizada.

c. Imprimir el logo del cliente.

d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.

5P: ¿Cómo controlar la calidad de los productos?

R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de control de calidad inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción y pruebas de calidad completas cuando los productos estén terminados.
