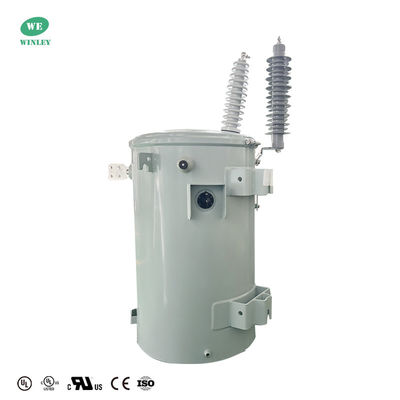

Transformador monofásico de montaje en poste de 100 Kva, transformador de distribución de energía de doble bobinado, transformador sumergido en aceite de 34,5 kV a 120 V ANSI IEEE con certificación UL

Los transformadores de distribución monofásicos, llenos de aceite y montados en poste de WINLEY’ están diseñados para dar servicio a las cargas de distribución aérea residencial. También son adecuados para cargas comerciales ligeras, iluminación industrial y diversas aplicaciones de energía. Estos transformadores están diseñados para las condiciones de aplicación que normalmente se encuentran en los sistemas de distribución de energía de las empresas de servicios públicos.

Por qué elegirnos

Los transformadores montados en poste de WINLEY, con certificación UL/cUL, ofrecen una capacidad de 10-333 kVA y superan los estándares ANSI, IEEE, CSA, IEC60076. Con décadas de experiencia, brindamos soporte técnico completo y exportamos a nivel mundial a América del Norte/del Sur y el sudeste asiático. Nuestros diseños seguros, estables y eficientes reducen los costos operativos para soluciones de energía confiables.

Datos principales

Dibujo

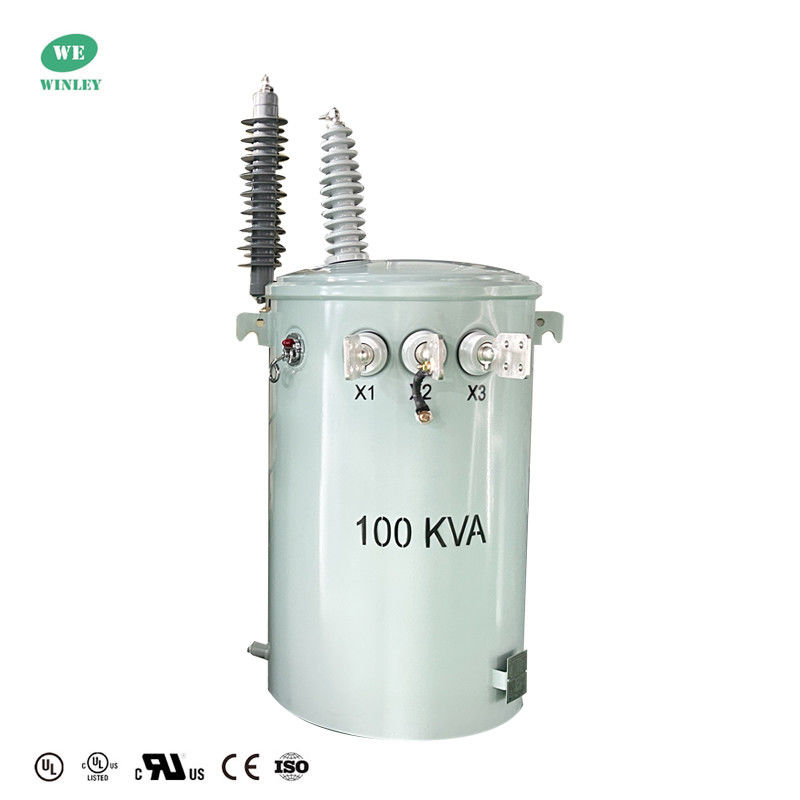

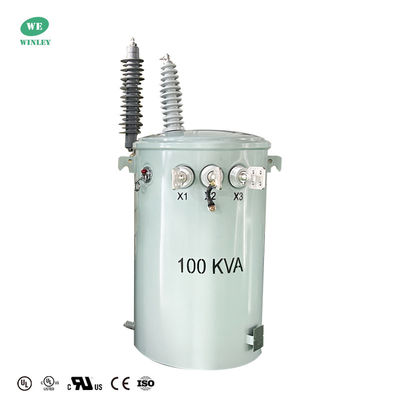

Este transformador de distribución aérea monofásico (100 KVA) está lleno de líquido y montado en poste, con primario de 34500GrdY/19920V (125 kV BIL) y secundario de 120/240V (30 kV BIL). Con un cambiador de tomas de 5 posiciones, bobinados de cobre y aislamiento de Clase E, utiliza aceite vegetal biodegradable y autoenfriamiento (KNAN). Cumple con DOE 2016/ANSI/IEEE, ofrece un 99% de eficiencia, 51 dBA de sonido y un tanque de acero resistente a la corrosión (gris ANSI). Montado mediante soportes de suspensión con provisiones de conexión a tierra.

Característica estándar

• Cumple o supera el estándar de eficiencia energética DOE y los estándares ANSI/IEEE y CSA
• Orejetas de elevación

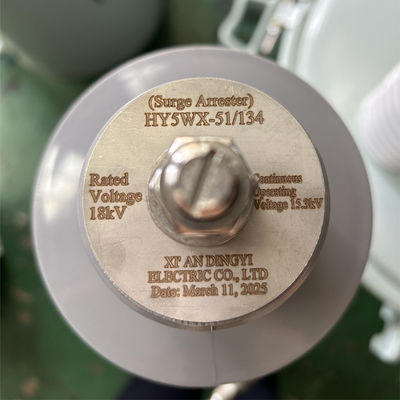

• Almohadillas de montaje de pararrayos

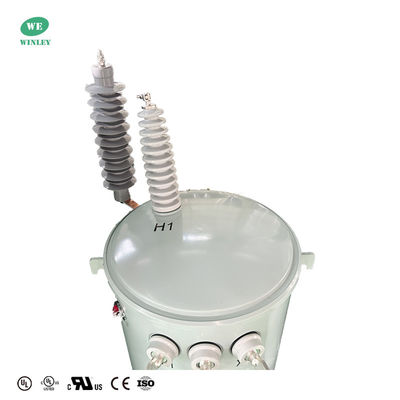

• Porcelana de alto voltaje montada en la cubierta
• Bujes con terminal de ojal
• Bujes de bajo voltaje con terminales de ojal
• Correa de conexión a tierra neutra de bajo voltaje
• Orejetas de soporte ANSI (soportes de suspensión) con placa de identificación grabada con láser en el soporte inferior
• Cubierta aislada de poliéster
• Conjunto de cubierta autoventilante y resellable
• Núcleo
• Bobina
• Soportes de soporte del conjunto de núcleo/bobina de la línea central
• Cables de bajo voltaje
• Tapón de llenado de aceite con correa de conexión a tierra de la cubierta
• Almohadilla de conexión a tierra del tanque

Calificaciones

• Cumple/Supera las clasificaciones de eficiencia DOE 2016
• Cumple con ANSI / IEEE #C57.12.00
• Cumple con ANSI / IEEE #C57.12.20
• Cumple con ANSI / IEEE #C57.12.28
• Cumple con ANSI / IEEE #C57.12.31
• Cumple con ANSI / IEEE C57.12.70
• Cumple con ANSI / IEEE C57.12.80
• Cumple con ASTM D3487

Especificaciones

Proceso de producción

Preguntas frecuentes

1. P: ¿Puedo tener un pedido de muestra?

R: Sí, aceptamos pedidos de muestra para probar y verificar la calidad.

2. P: ¿Cuál es el plazo de entrega?

R: Tiempo de producción en masa 15-25 días.

3. P: ¿Cuánto dura la garantía?

R: 24 meses a partir de B/L. Si hay algún problema con los accesorios, solo proporcione las fotos del accesorio dañado, luego brindaremos servicio gratuito. De acuerdo con la cantidad de productos, proporcionaremos accesorios fácilmente dañados de forma gratuita. También podemos brindar soporte técnico si lo necesita.

4. P: ¿Está disponible OEM/ODM?

R: ¡Sí, lo está! Somos fabricantes con nuestro propio equipo de I+D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.

Servicios personalizados:

a. Color personalizado y función especial.

b. Caja personalizada.

c. Imprimir el logotipo del cliente.

d. Sus otras ideas sobre el producto, podemos ayudarlo a diseñar y ponerlas en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.

5. P: ¿Cómo controlar la calidad de los productos?

R: Nuestra empresa posee la tecnología central, todo tipo de productos tienen el certificado CE. Contamos con ingenieros profesionales. Se exige estrictamente a los trabajadores que fabriquen productos de acuerdo con los dibujos. Cada proceso tiene instructores técnicos. Los supervisores de control de calidad inspeccionarán la producción con regularidad. Realizaremos pruebas de rendimiento de los productos durante la producción y pruebas de calidad integrales cuando los productos estén terminados.
