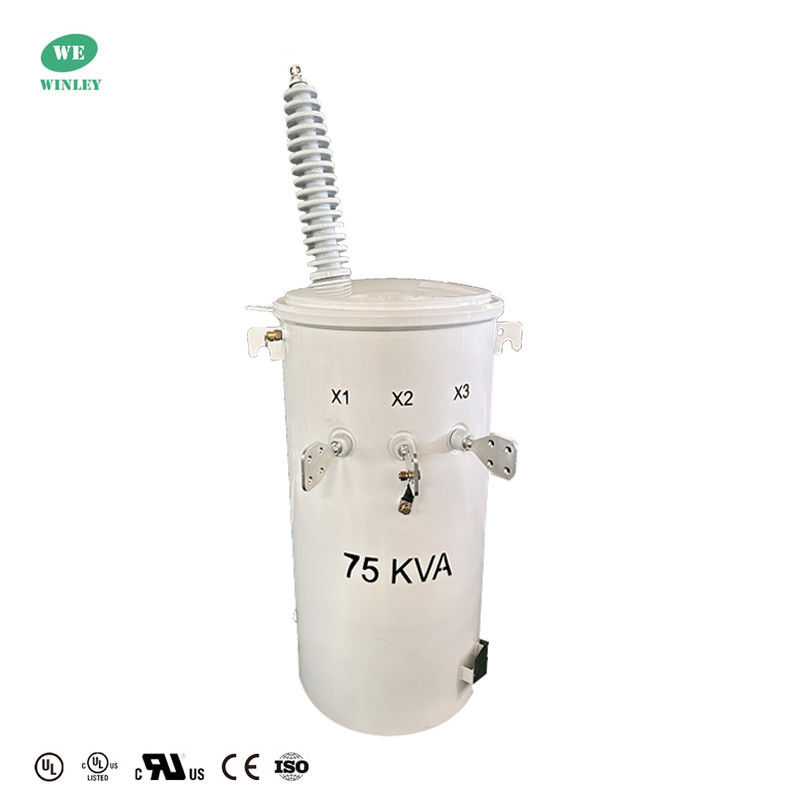

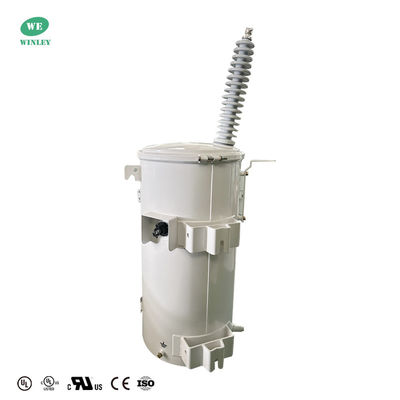

75KVA monofásico, colocado en un poste, transformador de distribución, aceite sumergido en un depósito de 12470V 304SS, líquido, llenado

Capacidades de diseño de transformadores monofásicos montados en postes

• Nombres de tensión primaria: 13,8 kV;12.47 kV;2.4;7.2 kV;14.4 kV;24.94 kV;34.5 kV;27.6 kV, ect.
• Válvulas de tensión secundarias:Las emisiones de gases de efecto invernadero se aplican a las emisiones de gases de efecto invernadero.
• Grupo de vectores: 0 / 0 6
• Tipo de producto: convencional/CSP
• BIL: 30 a 200 kV
• Las normasSe incluye: IEEE/ANSI/CSA/IEC/DOE
• Aplicación: Distribución, Servicios públicos
• Certificado: UL/CUL, CE, ISO

Especificaciones técnicas del transformador montado en un solo poste de fase

Transformador montado en un solo poste de fase.Características

• Sistema de calidad con certificación ISO 9001
• Cumplir con las normas de eficiencia energética del DOE o exceder las normas ANSI/IEEE y CSA
• Las demás:
• Las placas de montaje de los retenedores
• Porcelana de alta resistencia montada en la cubierta
• Encasillamiento (s) con terminal de eyebolt
• Las bujes de baja tensión con terminales de los ojos
• Cinturón de puesta a tierra neutro de bajo voltaje (no se muestra) (sólo clase B-2 y B-3 de 10 a 50 kVA)
• Los soportes de soporte ANSI (brackets de colgantes) con una placa con inscripción láser en el bracket inferior
• Capa aislada de poliéster
• Conjunto de cubierta de ventilación automática y de sellado
• Las piezas de soporte para el núcleo central y el conjunto de la bobina
• Conducciones de baja tensión
• Enchufe de llenado de aceite con correa de tierra de cobertura
• Base de tierra del tanque
• Fluido aislante no constituido por PCB

Transformador montado en un solo poste de fase.Dibujos del producto

Características principales:

* Opción disponible de fluido FR3 para una mayor seguridad contra incendios o aceite mineral de grado eléctrico
* Cumple o excede las normas de la industria, incluyendo ANSI, NEMA y DOE eficiencia energética
* Construido con el diseño de tipo núcleo entrelazado recomendado por EPRI para una mayor resistencia a las oleadas de voltaje de lado bajo
* Las bujes de baja tensión de polímero son estándar a 5-50 kVA
* Núcleos y bobinas diseñados para una alta fiabilidad y bajas tasas de falla de campo: disponibles en acero eléctrico o amorfo orientado a grano
* El diseño de la cubierta abovedada y la banda de cubierta formada proporcionan una mayor capacidad de resistencia a la presión, eliminan el sobresaliente de la caja y mejoran la retención de la cubierta
* El diseño de bujes de alta tensión mejora la protección de la junta y el sello
*Configurable según la especificación del Servicio de Servicios Rurales (RUS)

Transformador montado en un solo poste de fase.Especificaciones

Las calificaciones

• Cumple o excede las calificaciones de eficiencia del DOE 2016
• Se ajusta a la norma ANSI/IEEE #C57.12.00
• Se ajusta a la norma ANSI/IEEE #C57.12.20
• Se ajusta a la norma ANSI/IEEE #C57.12.28
• Se ajusta a la norma ANSI/IEEE #C57.12.31
• Se ajusta a la norma ANSI/IEEE C57.12.70
• Se ajusta a la norma ANSI/IEEE C57.12.80
• Cumple con la norma ASTM D3487

Proceso de producción

Preguntas frecuentes

1P: ¿Puedo pedir una muestra?

R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.

2P: ¿Cuál es el tiempo de entrega?

R: Tiempo de producción en masa 15-25 días.

3P: ¿Cuánto dura la garantía?

R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.

4P: ¿Está disponible el OEM/ODM?

R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.

Servicios personalizados:

a. Color personalizado y función especial.

b. Caja personalizada.

c. Imprimir el logo del cliente.

d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.

5P: ¿Cómo controlar la calidad de los productos?

R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de control de calidad inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción y pruebas de calidad completas cuando los productos estén terminados.
