| Nombre De La Marca: | WINLEY |
| Número De Modelo: | D-167/5 |
| Cuota De Producción: | 1unit |
| Precio: | $1000-$10000 |
| Detalles Del Embalaje: | Plywood case |
| Condiciones De Pago: | T/T |

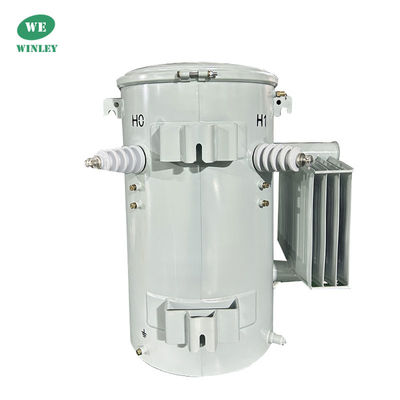

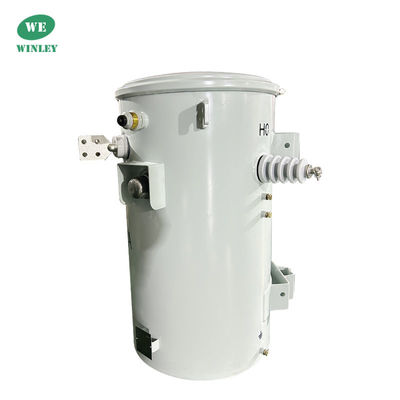

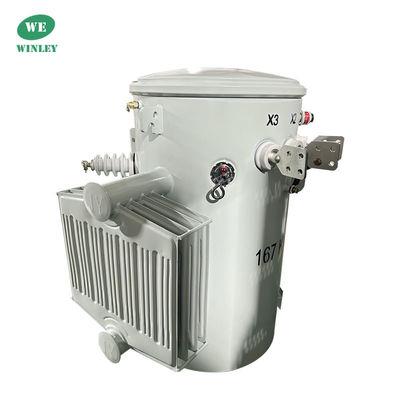

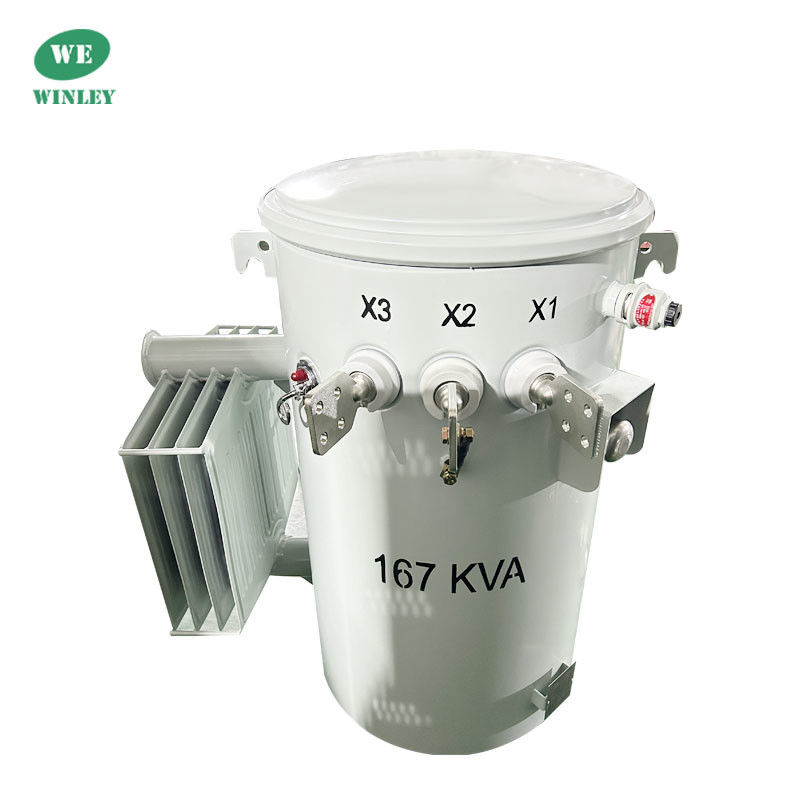

Tipo de CSP 167Kva Transformador montado en poste Distribución de fase única 4160V Inmerso en aceite Estándar ANSI IEEE CSA
Los cilindros monofásicos se suelen montar directamente en postes de madera o hormigón para aplicaciones de múltiples escenarios, como las cargas de distribución aéreas residenciales y las cargas comerciales ligeras,y se dividen generalmente en tipos convencionales y CSP
El transformador montado en postes de WINLEY está diseñado y probado de acuerdo con normas como ANSI/CSA, IEEE c.57, y IEC60076 según proceda.
Transformador montado en posteDatos principales
| Tipo de transformador | Transformador de distribución aérea CSP |
| Fase | Fase única |
| Capacidad | 167 KVA |
| Voltagem primaria | 4160GrdY/2400 |
| Voltagem secundaria | Las emisiones de gases de efecto invernadero de los Estados miembros se calcularán en función de las emisiones de gases de efecto invernadero de los Estados miembros. |
| Frecuencia | Las demás partidas |
| Aumento de la temperatura | 65°C |
| Calificación de aislamiento | Clasificación de aislamiento E - 120°C, 248°F |
| Aire forzado (ventiladores) | No hay |
| Clase de refrigeración | KNAN; autoenfriado |
| Normas de eficiencia | Cumple con las normas DOE 2016, cumple con las normas ANSI/IEEE |
| Calificación del factor K (mitigante armónico) | K-1 (Estándar) |
| Fluido aislante | FR-3 Aceite |
| Materiales de enrollamiento | De cobre |
| Calificación de la temperatura ambiente | 40 °C |
| Dimensiones* | 38El valor de las emisiones de CO2 de los combustibles fósiles de combustibles fósiles de origen animal no debe exceder del 50% del valor de las emisiones de CO2 de los combustibles fósiles de origen animal. |
| Peso total (Líquido lleno) * | 1563 libras |
Los transformadores CSP y los transformadores convencionales difieren en varios aspectos importantes
1- Eficiencia
Los transformadores CSP pueden alcanzar eficiencias de hasta el 99%, mientras que los transformadores convencionales suelen alcanzar alrededor del 95%.
2Tamaño y peso.
Los transformadores CSP son significativamente más pequeños y ligeros que los transformadores convencionales, lo que facilita su instalación e integración en diversos entornos.
3Densidad de energía
Los transformadores CSP presentan una mayor densidad de potencia, lo que les permite manejar mayores niveles de potencia dentro de un factor de forma más compacto..
4Tiempo de respuesta
Los transformadores CSP responden mucho más rápidamente a los cambios de carga en comparación con los transformadores convencionales.
5. flexibilidad
Los transformadores CSP ofrecen una mayor flexibilidad en los rangos de voltaje de entrada y salida, lo que permite una gama más amplia de aplicaciones en diferentes sistemas eléctricos.
6. Confiabilidad
Los transformadores CSP mejoran la fiabilidad y reducen las posibilidades de fallas y tiempos de inactividad en comparación con los modelos convencionales, lo que conduce a un rendimiento más constante y a un menor mantenimiento.
7- Costo
Los transformadores CSP pueden ser más rentables a largo plazo debido a su eficiencia y reducción de las necesidades de mantenimiento, a pesar de los costes iniciales potencialmente más altos.
Conclusión
En resumen, los transformadores CSP ofrecen varias ventajas sobre los transformadores convencionales, entre ellas una mayor eficiencia, un tamaño y un peso reducidos, una mayor densidad de potencia, tiempos de respuesta más rápidos,mayor flexibilidadEstas ventajas hacen de los transformadores CSP una opción valiosa en aplicaciones eléctricas modernas.
Características estándar
Este tipo de transformadores son de tipo CSP, que pueden protegerse del trueno y el rayo,cortocircuito y proteger la línea de tránsito y distribución de la falla de corriente debido al auto mal funcionamiento.
Excepto por algunas similitudes como el tanque de cilindros, ganchos, llaves de elevación, dispositivos de puesta a tierra, placas de identificación, núcleo y devanado con el tipo convencional.Este tipo de transformadores tienen las siguientes características y dispositivos::
1) Una o dos bujes de alto voltaje están en la cubierta con fusible.
2) En la pared del tanque se colocan uno o dos arresters, cuyo extremo superior se encuentra cerca de la caja de alta tensión y está conectado a la caja por una cinta de cobre.Un interruptor secundario está por encima de la bobina dentro del tanque, y aquí están el mango de operación, reinicio de sobrecarga y luz de señal.
3) La busilla de bajo voltaje se educa desde la pared del tanque, el dispositivo de puesta a tierra se fija en la posición X2.
La buje lleva a través de la buje de alto voltaje, el otro extremo es la conexión a tierra.
4) Todas las unidades están construidas de acuerdo con la norma IEC60076, ANSI/IEEEC57.12.20, CSA C2.1-06, CSA C2.2-06 y demás.
[Estructura del tipo CSP]
[estructura de tipo convencional]
Dibujo del transformador montado en poste
Las calificaciones
Transformador montado en posteEspecificaciones
| Transformador inmerso en aceite de una sola fase de 10kva-500kva | ||||||
| Capacidad nominal (kVA) | En alto. | Baja tensión (v) | Símbolo de conexión | Estándar | Impedancia de cortocircuito (%) | Eficiencia |
| Ventilación (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0, II6 | El número de datos que se requieren para la evaluación de la seguridad de los equipos | 10,8 a 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de control de calidad inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción y pruebas de calidad completas cuando los productos estén terminados.
|
