75 Kva Transformador de 3 fases montado en una almohadilla lleno de líquido 13.2KV DOE 2016 Eficiencia UL/cUL Certificado

WINLEY ofrece una línea completa de transformadores de distribución con almohadilla de tres fases llenos de líquido que cumplen con las normas ANSI®/IEEE® aplicables.Los transformadores comerciales de tipo compartimental de tres fases montados en almohadillas WINLEY están diseñados para su instalación al aire libre en una almohadilla de hormigón y proporcionan una distribución de energía subterránea a empresas comerciales., las cargas industriales e institucionales.

Datos principales

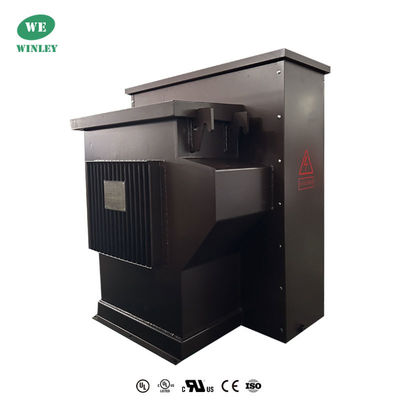

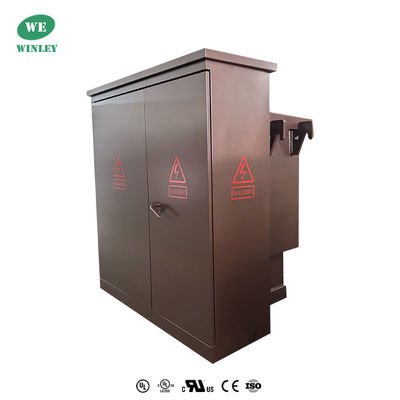

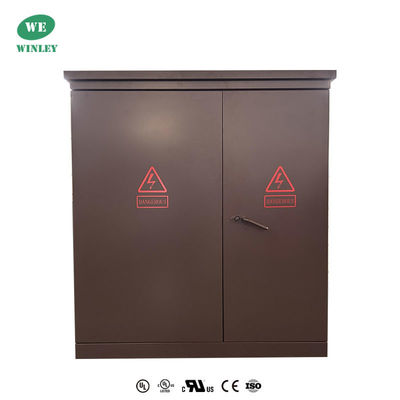

Fotos del producto

Dibujos técnicos

Características estándar

• funcionamiento a 60 Hz.
• Aumento medio de la bobina a 65°C.
• Dispositivos de alimentación radial y en bucle.
• Tipo de terminales frontales de alta tensión muertos y activos.
• HV BIL 45 150 kV (frente muerto) 200 kV (frente vivo).
• LV BIL 30 - 60 kV.
• Bloqueo en tres puntos de una puerta de baja tensión.
• Puerta de alto voltaje, que sólo se puede abrir después de abrir la puerta de bajo voltaje.
• Parálisis de acero rígido.
• El tanque del transformador está soldado de la cubierta a la base.
• Placa de identificación permanente.
• Provisión de llenado de tapa de tubería NPT de una pulgada.
• Las almohadillas de tierra de los tanques ANSI.
• Válvula de drenaje de una pulgada y muestreador.
• Válvula automática de reducción de presión (35 SCFM).
• Cambiador de grifería con (2) 2,5% de capacidad máxima por encima y por debajo de la nominal.
• Un orificio de mano de 10 x 18 (o 14 x 25) en la cubierta del tanque del transformador.
• Diseñado, fabricado y probado de acuerdo con las últimas normas ANSI.

Estructura del producto

1) La parte del transformador y la parte del gabinete de control de la variante estadounidense, de las cuales la parte del transformador es una estructura totalmente sellada,y el aceite aislante puede ser dos tipos de aceite de punto de encendido alto o aceite ordinario.

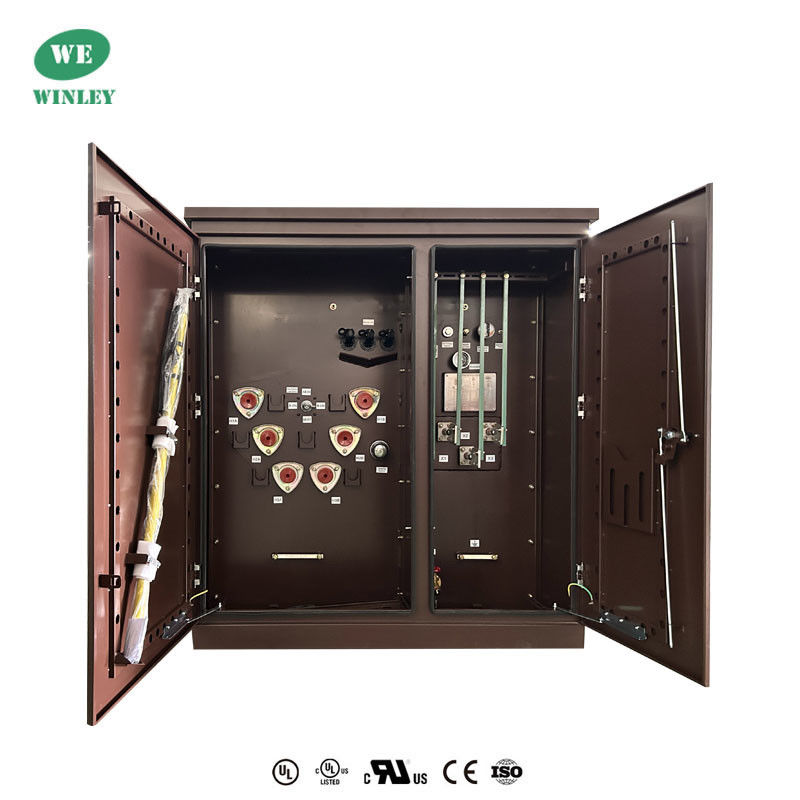

2) El gabinete de control está dividido en una sala de alta tensión y una de baja tensión.

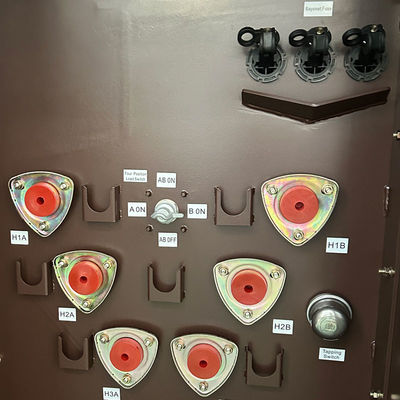

3)La sala de alta tensión está equipada con: enchufe de cable de alta tensión, detector de rayos, manija de operación del interruptor de carga, manija del interruptor de toque de no excitación, fusible de enchufe, válvula de liberación de presión,el termómetro, medidor de presión, medidores de posición de aceite, tapones de llenado de aceite, válvulas de escape de aceite, etc., interruptores de carga, cambiadores de grifo de excitación apagada, fusibles de enchufe, etc.están todos sumergidos en aceite de transformador junto con el núcleo del transformadorEl cable de alta tensión y el transformador están conectados por conectores de cable de codo.
4)El lado de baja tensión puede ser instalado con interruptores de aire, transformadores de corriente, así como medidores de energía eléctrica, amperios y volímetros,y circuitos de salida y dispositivos de compensación de la capacidad se pueden configurar de acuerdo con las necesidades del usuario.

Especificación

Proceso de producción

Preguntas frecuentes

1P: ¿Puedo pedir una muestra?

R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.

2P: ¿Cuál es el tiempo de entrega?

R: Tiempo de producción en masa 15-25 días.

3P: ¿Cuánto dura la garantía?

R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.

4P: ¿Está disponible el OEM/ODM?

R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.

Servicios personalizados:

a. Color personalizado y función especial.

b. Caja personalizada.

c. Imprimir el logo del cliente.

d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.

5P: ¿Cómo controlar la calidad de los productos?

R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de control de calidad inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción y pruebas de calidad completas cuando los productos estén terminados.

¿Por qué elegirnos?

• La gama de productos se extiende de 45 KVA a 5500 KVA, con una tensión nominal de hasta 34,5 KV, conforme o superior a normas como DOE 2016, IEEE/ANSI, CSA,El IEC,El NEMA.
• Los productos tienen la certificación UL/cUL (números de certificado: UL-US-2431836-0, UL-CA-2423202-0) y pueden obtener UL (autorización de socios) según las solicitudes de los clientes.
• Nuestros productos se exportan en grandes cantidades a regiones como América del Norte y Filipinas.junto con un servicio profesional y confiable después de la venta, garantizando una entrega rápida en un plazo de 7 a 35 días.
