| Nombre De La Marca: | WINLEY |
| Número De Modelo: | ZGD-200/35 y otros |
| Cuota De Producción: | 1 unidad |
| Precio: | $1000-$10000 |
| Detalles Del Embalaje: | Casilla de madera contrachapada |
| Condiciones De Pago: | T/T |

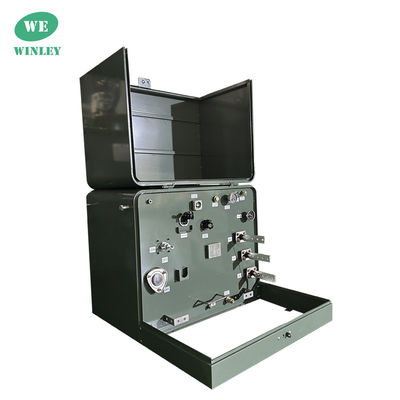

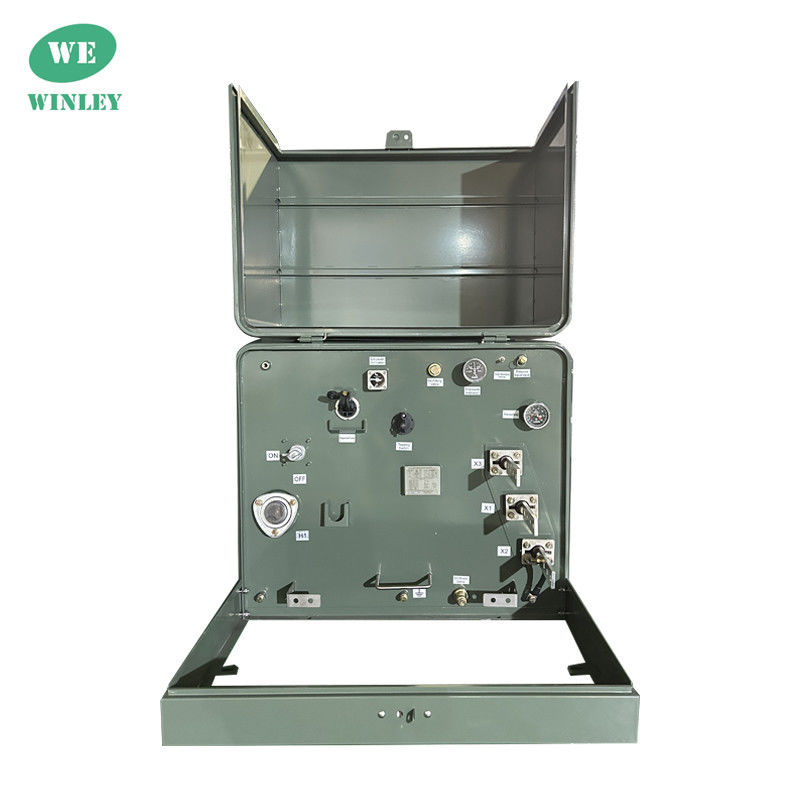

Residencial 200Kva Pad monofásico montado en transformador Distribución de aceite sumergido de 34500V a 120V
Los transformadores monofásicos montados en almohadillas son dispositivos eléctricos compactos e independientes utilizados principalmente en entornos residenciales y comerciales ligeros.Su aplicación principal es reducir la electricidad de alto voltaje suministrada por la empresa de servicios públicos a un voltaje más bajo adecuado para uso doméstico o de pequeñas empresas.
Datos principales
| Tipo de transformador | Se aplican las siguientes medidas: |
| Tipo de alimentación del transformador | Alimentación radial |
| Fase | Fase única |
| Capacidad | 200 KVA |
| Grupo de vectores | II6 |
| Voltagem primaria | 34500GrdY/19920 |
| BIL primario | 200 KV |
| Voltagem secundaria | Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero. |
| Frecuencia | 60 Hz |
| Aumento de la temperatura | 65°C |
| Calificación de aislamiento | Clasificación de aislamiento E - 120°C, 248°F |
| Clase de refrigeración | KNAN; autoenfriado |
| Normas de eficiencia | El DOE 2016 y el ANSI/IEEE |
| Calificación del factor K (mitigante armónico) | K-1 (Estándar) |
| Materiales de enrollamiento | De cobre |
| Calificación de la temperatura ambiente | 40 °C |
| Dimensiones* | 45El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Peso total (Líquido lleno) * | 2806.88 libras |
| Eficiencia | 99.20% |
Dibujo
Características
1) Dos bujes universales de alta tensión sujetos externamente para el funcionamiento de alimentación en bucle o un buje sujetos externamente para el funcionamiento de alimentación radial
2) Tres bujes de baja tensión sujetados externamente con pernos de cobre roscados, incluido un terminal neutro totalmente aislado con correa de tierra extraíble
3)Montajes de bujes en relieve; fondo de compartimiento de aceite encasillado
Dispositivos de elevación de acero inoxidable con rosca y montados a rastrillo
4)Dispositivo automático de alivio de presión
5) Aceite mineral de calidad eléctrica con inhibidor de la oxidación
6)Gabón extraíble con bisagras y barriles de acero inoxidable resistentes a la corrosión
7)Espacio de acero suave y umbral desmontable fijado con material de acero inoxidable
8)Soportador de montaje del accesorio del panel delantero;
9) Superficies superiores abovedadas en el capó y el compartimento de aceite para evitar la retención de agua
10)Enchufe de llenado/nivel de aceite; Enchufe de drenaje de aceite; Disposiciones de puesta a tierra del tanque
11)Conjunto de bloqueo resistente a la corrosión con perno de seguridad de pentacabezas cautivas, tuerca flotante y candado
12)Designaciones de las bujías con decal o con estampilla
13)Plata de aluminio anodizado con grabado láser
14) Cumple o excede las normas actuales ANSI, IEEE, NEMA, CSA y DOE según corresponda
Características de rendimiento
Seguridad y protecciónLos transformadores, que se encuentran en armarios metálicos a prueba de manipulaciones y que se pueden cerrar, aumentan la seguridad al minimizar el riesgo de contacto accidental con componentes eléctricos en funcionamiento.
Facilidad de mantenimiento: Su diseño accesible permite a los trabajadores de servicios públicos abrir rápidamente el armario para un mantenimiento y reparaciones eficientes.
Regulación del voltaje: Estos transformadores son esenciales para mantener los niveles de voltaje, asegurando que la electricidad suministrada a los hogares y empresas se mantenga dentro del rango requerido.
Distribución de la energía: Al servir como un componente vital de la red de distribución eléctrica, facilitan el suministro eficaz y seguro de electricidad de la red eléctrica a los usuarios finales.
Personalización: Los transformadores montados en almohadillas monofásicas pueden adaptarse para satisfacer necesidades específicas, incluidas capacidades de potencia variables para adaptarse a diferentes vecindarios o instalaciones.
Confiabilidad y durabilidad: Diseñados para una fiabilidad a largo plazo, estos transformadores requieren un mantenimiento mínimo y están construidos para durar muchos años, garantizando un suministro de energía ininterrumpido.
Especificación
| El SEspecificación del transformador montado en almohadilla en fase de ingle | ||||||||
| Calificación | Válvulas de alta tensión (kV) | No hay pérdida de carga | Pérdida de carga | Alturas | Profundidad | Ancho | Peso del aceite ((kg) | Peso total (en kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7. ¿Qué quieres decir?6 12.47 y 7.2 o otros |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| Las demás: | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| de una potencia de corriente | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| Las demás: | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de control de calidad inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción y pruebas de calidad completas cuando los productos estén terminados.
|
