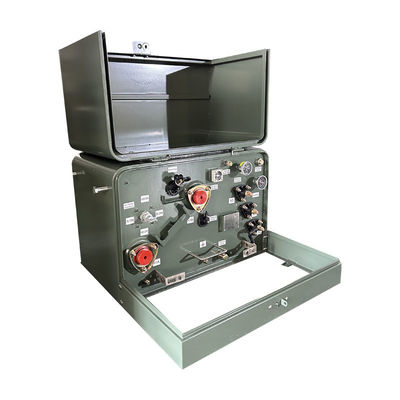

Transformador montado en una plataforma de fase única de 50Kva 12.47KV Cumple con las normas ANSI/IEEE 2016 del DOE

Los transformadores montados en almohadillas monofásicas que WINLEY produce cumplen plenamente o incluso exceden las normas ANSI/IEEE, DOE, CSA y otras, , entregando más de 600 unidades al mes, y puede entregar rápidamente dentro de 7-35 días.

productoEstructura

Datos principales

Características

Estos transformadores de 50 kVA están meticulosamente diseñados y fabricados en estricta conformidad con la norma IEEE Std C57.12.38Son transformadores de distribución de media tensión dentro de los sistemas de distribución de energía subterránea.con una frecuencia de 60 Hz, estos transformadores alcanzan una eficiencia excepcional de hasta el 99,11% y un valor de impedancia de aproximadamente el 2%.y el valor de la pérdida de no carga no exceda de 125 WPara garantizar una integración perfecta en diversos entornos, los transformadores están acabados con pintura verde Munsell, lo que les permite mezclarse armoniosamente con su entorno, incluidos los parques,hoteles, villas y residencias.

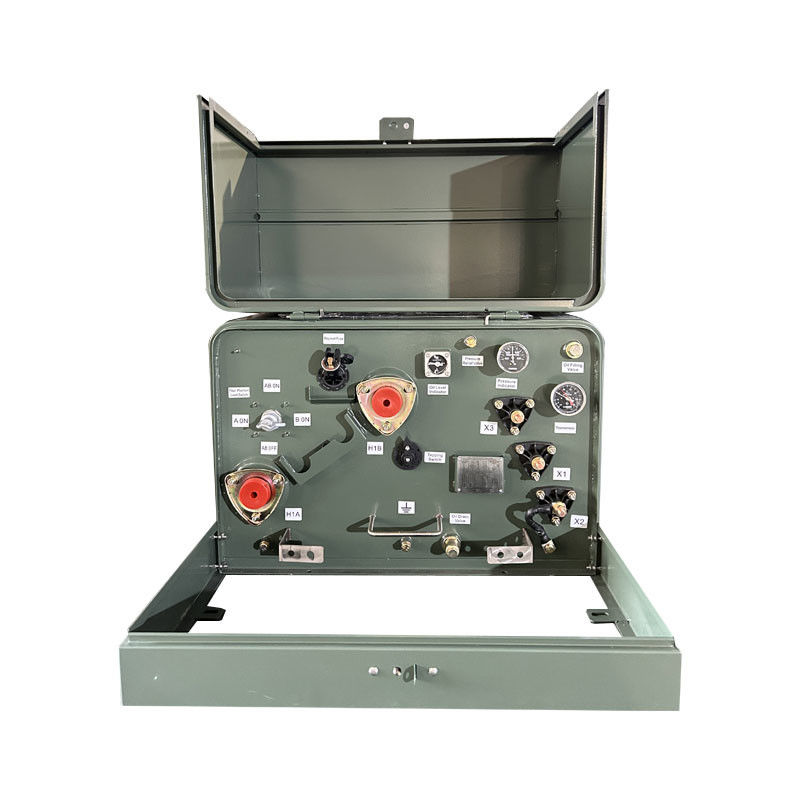

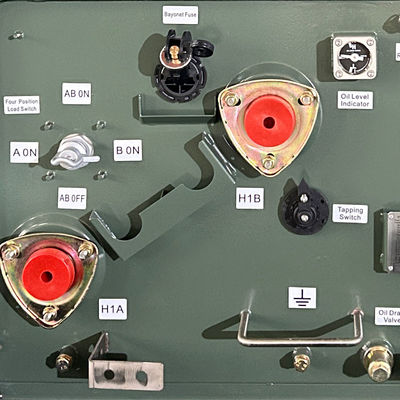

En el lado de alta tensión, el transformador montado en almohadilla de 50 kVA está equipado con dos pozos de bujes HV de 15 kV 200A, cada uno con inserciones de ingeniería de precisión y tapas protectoras contra el polvo.La seguridad es una consideración fundamental, por lo que se incorpora un sistema de protección de doble fusible, compuesto por fusibles de bayoneta y ELSP, que protege eficazmente contra las sobrecorrientes durante el funcionamiento del transformador,reducir el riesgo de daños por cortocircuitos y otros fallosEl fusible de bayoneta, conocido por su diseño enchufable, simplifica el mantenimiento.Para evitar que el aceite aislante gote a otras zonas del transformador durante el mantenimiento o en caso de avería del fusible, una bandeja de goteo se coloca cuidadosamente debajo del sitio de instalación del fusible de la bayoneta.

Dibujos del producto

Especificación

Las calificaciones

Se ajusta a la norma ANSI/IEEE #C57.12.00
Se ajusta a la norma ANSI/IEEE #C57.12.25
Se ajusta a la norma ANSI/IEEE C57 12.28
Se ajusta a la norma ANSI/IEEE C57 12.38
Se ajusta a la norma ANSI/IEEE C57.12.70
Cumple con la norma ASTM D3487

Proceso de producción

Preguntas frecuentes

1P: ¿Puedo pedir una muestra?

R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.

2P: ¿Cuál es el tiempo de entrega?

R: Tiempo de producción en masa 15-25 días.

3P: ¿Cuánto dura la garantía?

R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.

4P: ¿Está disponible el OEM/ODM?

R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.

Servicios personalizados:

a. Color personalizado y función especial.

b. Caja personalizada.

c. Imprimir el logo del cliente.

d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.

5P: ¿Cómo controlar la calidad de los productos?

R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de control de calidad inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción y pruebas de calidad completas cuando los productos estén terminados.
