| Nombre De La Marca: | WINLEY |
| Número De Modelo: | D-167/34. ¿Qué quiere decir?5 |
| Cuota De Producción: | 1 unidad |
| Precio: | $1000-$10000 |
| Detalles Del Embalaje: | caja de madera contrachapada |
| Condiciones De Pago: | T/T |

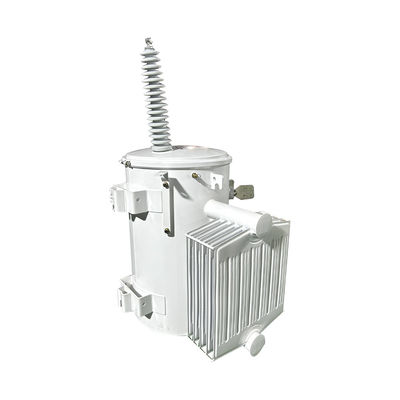

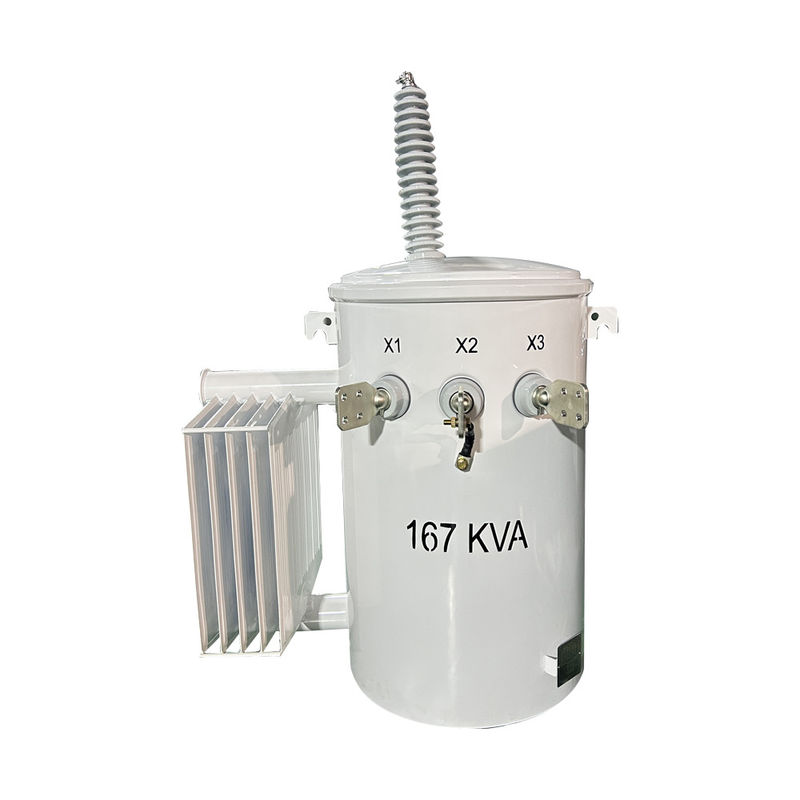

Transformador de distribución montado en un solo poste de fase con doble enrollamiento de 167Kva 34,5KV a 120V
Ventajas de tensión primaria: 34,5-19,92/13,8-7,957/13,2-7,62/12,47-7,2 u otras
Válvulas de tensión secundaria: 120-240/240-480/347/600V u otras
Variación de la TAP H.V.: ±2×2,5% u otras
Tipo de conexión: Ii0,Ii6
TIPO: Tipo convencional/tipo CSP
BIL: entre 30 y 150 kV
Las normas: IEEE, CSA, DOE, IEC
Aplicación: servicios públicos, mayoristas eléctricos, industria
Potencia nominal: 10-333 kVA
Características estructurales
El transformador dispone de una estructura de sellado cilíndrico. Cada unidad está equipada con:
Datos principales
| Tipo de transformador | Transformador de distribución aérea de tipo convencional |
| Fase | Fase única |
| Capacidad | 167 KVA |
| Voltagem primaria | 34500GrdY/19920 |
| Voltagem secundaria | El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono. |
| Fasor secundario | Enlaces de doble enrollamiento de una sola fase |
| Frecuencia | 60 Hz |
| Aumento de la temperatura | 65°C |
| Calificación de aislamiento | Clasificación de aislamiento E - 120°C, 248°F |
| Clase de refrigeración | En la ONAN |
| Tipo de conexión primaria | En vivo, con el busto. |
| Normas de eficiencia | El DOE 2016, las normas CSA, ANSI/IEEE |
| Materiales de enrollamiento | Cubiertas |
| Calificación de la temperatura ambiente | 40 °C |
| Nivel de sonido | 55 dBA |
| Dimensiones* | 43El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Diámetro del tanque* | 23.5'' de sobredosis |
| Peso total (Líquido lleno) * | 1538 libras |
| Eficiencia | 98.50 por ciento |
Dibujo
Especificaciones
| Transformador inmerso en aceite de una sola fase de 10kva-500kva | ||||||
| Capacidad nominal (kVA) | En alto. | Baja tensión (v) | Símbolo de conexión | Estándar | Impedancia de cortocircuito (%) | Eficiencia |
| Ventilación (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0, II6 | Los datos de las pruebas de seguridad de los sistemas de seguridad de los equipos de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad. | 10,0 a 4,5% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Pruebas de fábrica
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción y pruebas de calidad completas cuando los productos estén terminados.
|
