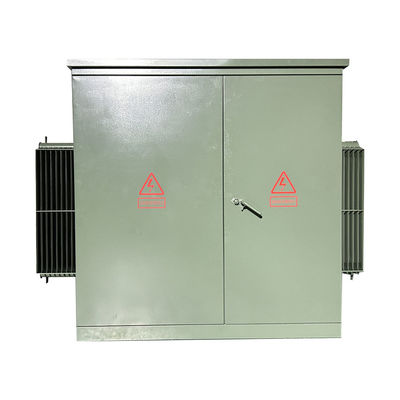

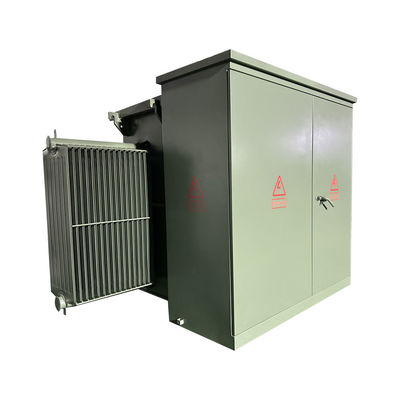

Transformador montado en una plataforma de tres fases 3000Kva 24940V a 4160Y/2400 Certificado UL

Los transformadores montados en almohadillas de tres fases que producimos han obtenido la certificación UL, con capacidades que van desde 30 a 5500 kVA y voltajes de hasta 34.5 kV.Nuestros productos se exportan a América del Norte, Filipinas y otros lugares en grandes cantidades..

Datos principales

Características estándar

• funcionamiento a 60 Hz.
• Aumento medio de la bobina a 65°C.
• Dispositivos de alimentación radial y en bucle.
• Tipo de terminales frontales de alta tensión muertos y activos.
• HV BIL 45 150 kV (frente muerto) 200 kV (frente vivo).
• LV BIL 30 - 60 kV.
• Bloqueo en tres puntos de una puerta de baja tensión.
• Puerta de alta tensión, que sólo se puede abrir después de
la puerta de bajo voltaje está abierta.
• Parálisis de acero rígido.
• El tanque del transformador está soldado de la cubierta a la base.

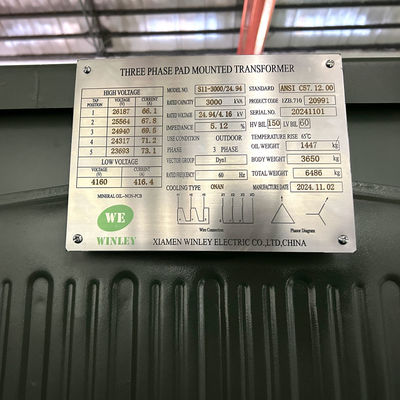

• Placa de identificación permanente.
• Provisión de llenado de tapa de tubería NPT de una pulgada.
• Las almohadillas de tierra de los tanques ANSI.
• Válvula de drenaje de una pulgada y muestreador.
• Válvula automática de reducción de presión (35 SCFM).
• Cambiador de grifería con (2) 2,5% de capacidad máxima por encima de las griferías
y por debajo del valor nominal.
• Un agujero de mano de 10 x 18 (o 14 x 25) en el transformador
cubierta del tanque.
• Pintado de color verde oliva (Munsell 7GY 3.29/1.5).
• Diseñado, fabricado y probado de acuerdo con el
con las últimas normas ANSI

Dibujos técnicos

Estructura del producto

1) La parte del transformador y la parte del gabinete de control de la variante estadounidense, de las cuales la parte del transformador es una estructura totalmente sellada,y el aceite aislante puede ser dos tipos de aceite de punto de encendido alto o aceite ordinario.

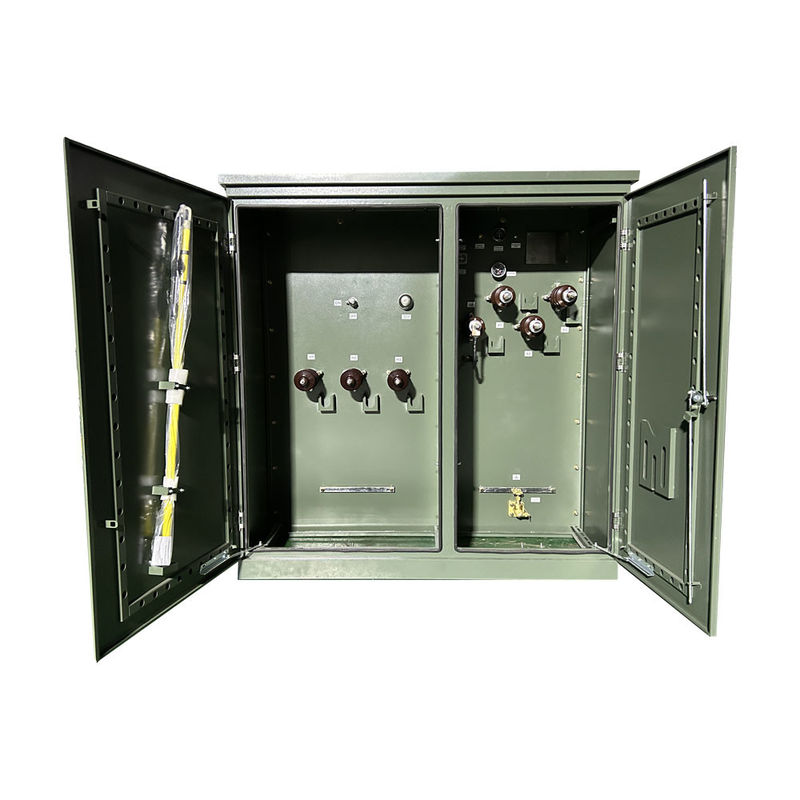

2) El gabinete de control está dividido en una sala de alta tensión y una de baja tensión.

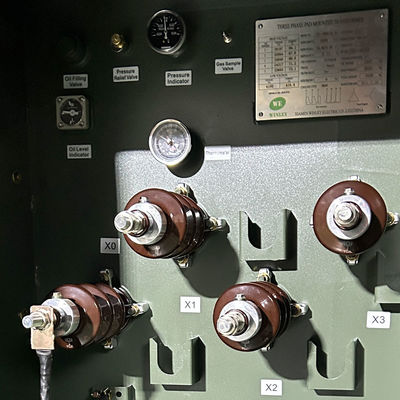

3)La sala de alta tensión está equipada con: enchufe de cable de alta tensión, detector de rayos, manija de operación del interruptor de carga, manija del interruptor de toque de no excitación, fusible de enchufe, válvula de liberación de presión,el termómetro, medidor de presión, medidores de posición de aceite, tapones de llenado de aceite, válvulas de escape de aceite, etc., interruptores de carga, cambiadores de grifo de excitación apagada, fusibles de enchufe, etc.están todos sumergidos en aceite de transformador junto con el núcleo del transformadorEl cable de alta tensión y el transformador están conectados por conectores de cable de codo.
4)El lado de baja tensión puede ser instalado con interruptores de aire, transformadores de corriente, así como medidores de energía eléctrica, amperios y volímetros,y circuitos de salida y dispositivos de compensación de la capacidad se pueden configurar de acuerdo con las necesidades del usuario.

Especificación

Normas aplicables

- ¿Qué es eso?12.00 ️ Norma para los requisitos generales normalizados para los transformadores de distribución, potencia y regulación sumergidos en líquido.
- ¿Qué es eso?12.28 Equipo montado en una almohadilla - Integridad de la carcasa.
- ¿Qué es eso?12.34 Requisitos normalizados para transformadores de distribución trifásicos autoenfriados de tipo compartimental montados en almohadillas
- ¿Qué es eso?12.90 Standard Test Code for Liquid-Immerged Distribution, Power, and Regulating Transformers y Guía IEEE para el ensayo de cortocircuito de los transformadores de distribución y potencia.
- ¿Qué es eso?12.91 Guía para la carga de transformadores sumergidos en aceite mineral.

Proceso de producción

Certificación UL/cUL

Preguntas frecuentes

1P: ¿Puedo pedir una muestra?

R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.

2P: ¿Cuál es el tiempo de entrega?

R: Tiempo de producción en masa 15-25 días.

3P: ¿Cuánto dura la garantía?

R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.

4P: ¿Está disponible el OEM/ODM?

R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.

Servicios personalizados:

a. Color personalizado y función especial.

b. Caja personalizada.

c. Imprimir el logo del cliente.

d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.

5P: ¿Cómo controlar la calidad de los productos?

R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción y pruebas de calidad completas cuando los productos estén terminados.
