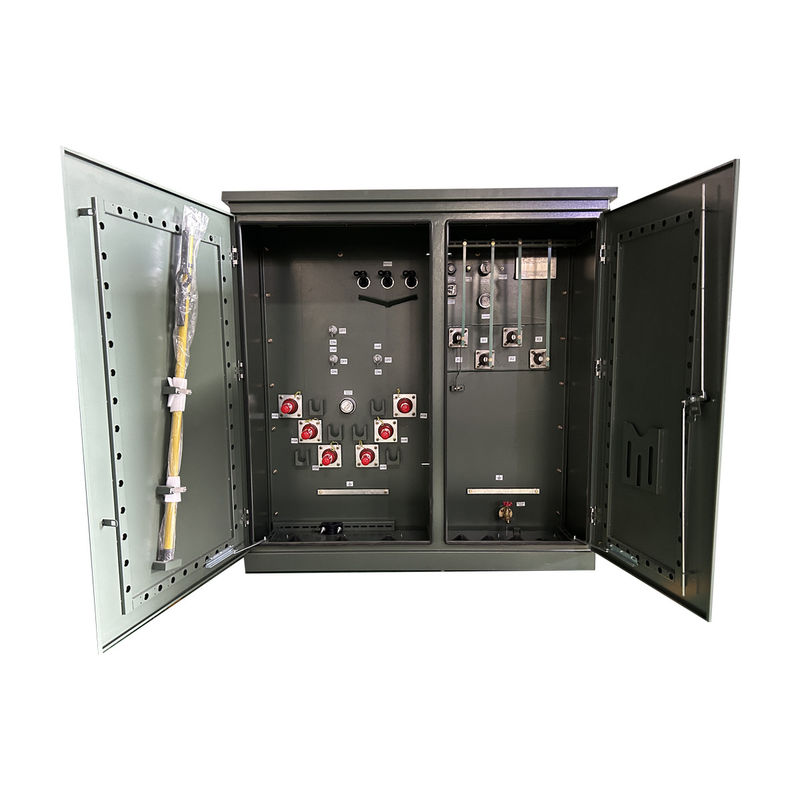

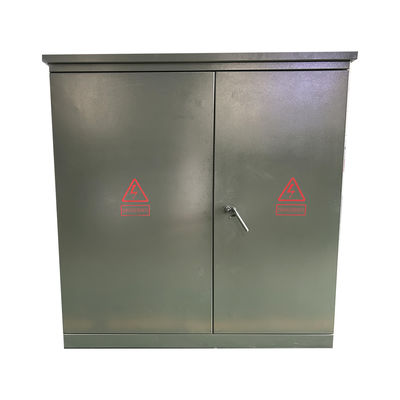

Transformador montado en una almohadilla de tres fases de 1000 Kva de 34500V a 480Y/277 certificado UL

WINLEY se especializa en la producción de transformadores montados en almohadillas de tres fases. Nuestros productos han obtenido la certificación UL/cUL cumplen con ANSI, IEEE, DOE, CSA y otras normas.La potencia nominal es generalmente de 75kva a 5500kVA, y el voltaje puede alcanzar los 34,5 kV.

Datos principales

estructura

Característica estándar

• funcionamiento a 60 Hz.
• Aumento medio de la bobina a 65°C.
• Dispositivos de alimentación radial y en bucle.

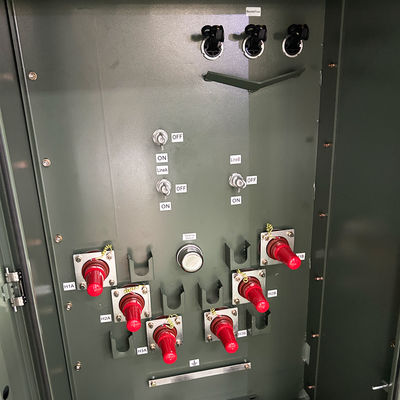

• Tipo de terminales frontales de alta tensión muertos y activos.
• HV BIL 45 150 kV (frente muerto) 200 kV (frente vivo).
• LV BIL 30 - 60 kV.
• Bloqueo en tres puntos de una puerta de baja tensión.
• Puerta de alta tensión, que sólo se puede abrir después de
la puerta de bajo voltaje está abierta.
• Parálisis de acero rígido.
• El tanque del transformador está soldado de la cubierta a la base.
• Placa de identificación permanente.
• Provisión de llenado de tapa de tubería NPT de una pulgada.
• Las almohadillas de tierra de los tanques ANSI.
• Válvula de drenaje de una pulgada y muestreador.
• Válvula automática de reducción de presión (35 SCFM).
• Cambiador de grifería con (2) 2,5% de capacidad máxima por encima de las griferías
y por debajo del valor nominal.
• Un agujero de mano de 10 x 18 (o 14 x 25) en el transformador
cubierta del tanque.
• Pintado de color verde oliva (Munsell 7GY 3.29/1.5).
• Diseñado, fabricado y probado de acuerdo con el

Dibujos técnicos

Especificación

Proceso de producción

Preguntas frecuentes

1P: ¿Puedo pedir una muestra?

R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.

2P: ¿Cuál es el tiempo de entrega?

R: Tiempo de producción en masa 15-25 días.

3P: ¿Cuánto dura la garantía?

R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratis. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.

4P: ¿Está disponible el OEM/ODM?

R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.

Servicios personalizados:

a. Color personalizado y función especial.

b. Caja personalizada.

c. Imprimir el logo del cliente.

d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.

5P: ¿Cómo controlar la calidad de los productos?

R: Nuestra empresa posee la tecnología principal, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de control de calidad inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción y pruebas de calidad completas cuando los productos estén terminados.
