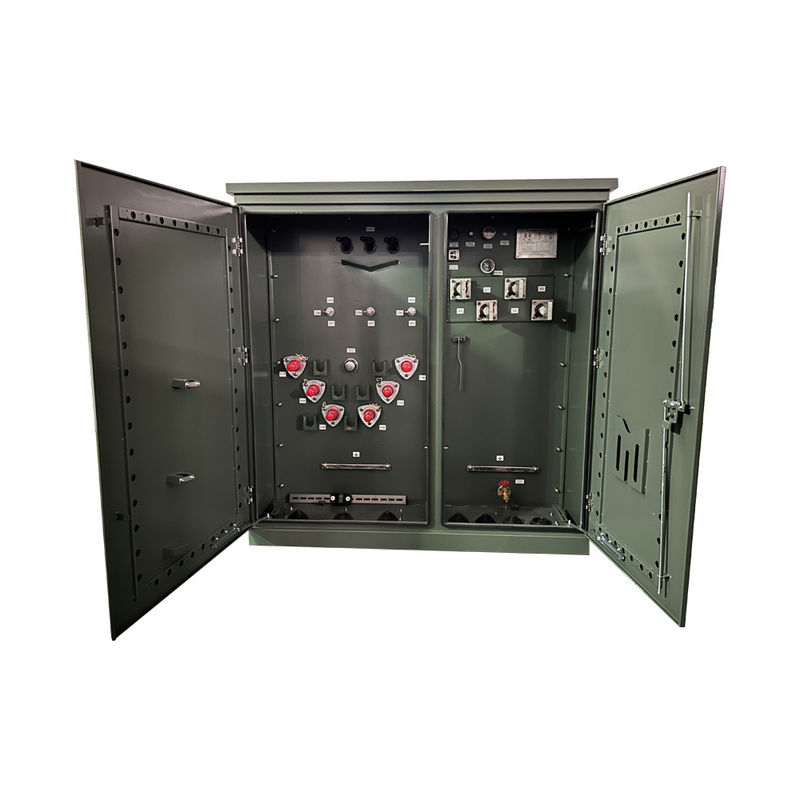

Transformador de distribución montado en una almohadilla de 3 fases 3750 Kva 13,2KV de alimentación en bucle frontal muerto

Nombre De La Marca:	WINLEY
Número De Modelo:	S-3750/13.2
Cuota De Producción:	1unit
Precio:	$5000-$150000
Detalles Del Embalaje:	Plywood case
Condiciones De Pago:	T/T

Información detallada

Descripción del producto

Información detallada

Place of Origin:

CHINA

Certificación:

UL/cUL,CE,ISO

Fase:

Tres fases

Capacidad:

Las demás:

Voltagem primaria:

13.2KV

Tensión secundaria:

480Y/277

Grupo de vectores:

YnYn0

Eficiencia:

99,00%

Normas de eficiencia:

El DOE 2016

Clase de enfriamiento:

KNAN; autoenfriado

Supply Ability:

1000set/month

Resaltar:

3750 Transformador de distribución montado en el parche Kva

Transformador de distribución montado en la almohadilla delantera muerta

13Transformador de distribución montado en una plataforma de 2 KV

Descripción del producto

Transformador de distribución montado en una plataforma de 3 fases 3750 Kva 13,2KV de alimentación en bucle frontal muerto

WINLEY se especializa en la producción de transformadores montados en almohadillas de tres fases. Nuestros productos han obtenido la certificación UL/cUL cumplen con ANSI, IEEE, DOE, CSA y otras normas.La potencia nominal es generalmente de 75kva a 5500kVA, y el voltaje puede alcanzar los 34,5 kV.

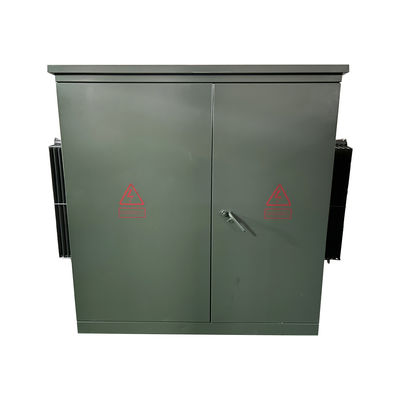

Transformador de distribución montado en una almohadilla de 3 fases 3750 Kva 13,2KV de alimentación en bucle frontal muerto 0

Datos principales

Tipo de transformador	Con una altura de más de 1 mm
Configuración del transformador	Pad lleno de líquido montado
Tipo de alimentación del transformador	Alimentación del bucle
Operación	Función de descenso (no aprobada para descenso)
Fase	Tres fases
Capacidad	3.75 MVA (3750 KVA)
Grupo de vectores	No lo sé.
Voltagem primaria	Las demás:
Voltagem secundaria	480Y/277
Frecuencia	60 Hz
Aumento de la temperatura	65°C
Calificación de aislamiento	Clasificación de aislamiento E - 120°C, 248°F
Clase de refrigeración	KNAN; autoenfriado
Impedancia (típica)	50,0 a 7,5%
Normas de eficiencia	Cumple con los estándares del DOE 2016, cumple con los estándares de la CSA cumple con los estándares ANSI/IEEE
Calificación del factor K (mitigante armónico)	K-1 (Estándar)
Materiales de enrollamiento	De cobre
Calificación de la temperatura ambiente	40 °C
Rango de temperatura de funcionamiento ambiente	-40°C a +40°C -50°F a +104°F
Nivel de sonido	64 dBA
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.	3300 pies (1000 metros) sobre el nivel del mar

estructura

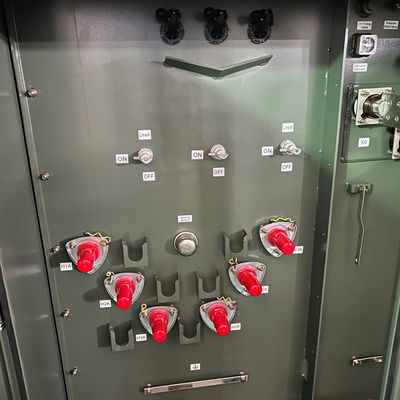

Transformador de distribución montado en una almohadilla de 3 fases 3750 Kva 13,2KV de alimentación en bucle frontal muerto 1

Característica estándar

- Acero suave, tanque opcional de acero inoxidable
- Puerta de tres puntos para seguridad
− Sillón extraíble para una fácil instalación
-Bandejas y pernos de montaje de gabinetes de acero inoxidable
Cabinet con cerrojo con umbral extraíble con las profundidades siguientes:
19" dedp para 300kV a 750kV
22" de profundidad para 1000kV a 1500kV
24" de profundidad para 2000kva hasta 3750kva
30" de profundidad para 5000kva hasta 7500kva
- Construcción de frente vivo y construcción de frente muerto
- Barrera de compartimiento HV/LV de acero
- enchufe de aceite para 500 kVA o menos
- 1 ′ válvula de drenaje con muestreo de 750 kVA o más

Especificación

Transformador montado en una plataforma de tres fases
Potencia nominal (KVA)	Válvulas de alta tensión (KV)	Bajo voltaje (V)	Pérdida (W)
Potencia nominal (KVA)	Válvulas de alta tensión (KV)	Bajo voltaje (V)	Pérdida de no carga (W)	Pérdida de carga (W)
de una potencia de 75 KVA	24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ o otros	Los demás 480Y/ Las demás: 600Y/ Las demás:	180	1250
112.5KVA			200	1500
El valor de las emisiones de CO2			280	2200
225 KVA			400	3050
Las demás:			480	3650
500 KVA			680	5100
El valor de las emisiones de CO2			980	7500
El valor de las emisiones de CO2			1150	10300
El valor de las emisiones			1640	14500
El valor de las emisiones de CO2			2160	20645
2500 KVA			2680	23786
3 000 KVA			3300	25300
Las demás:			4125	27875
5 000 KVA			5200	30000

Dibujos técnicos

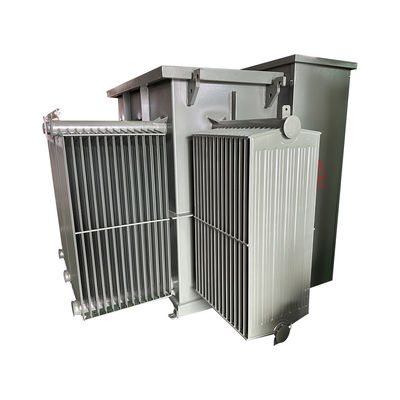

Transformador de distribución montado en una almohadilla de 3 fases 3750 Kva 13,2KV de alimentación en bucle frontal muerto 2

Proceso de producción

Preguntas frecuentes

1P: ¿Puedo pedir una muestra?

R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.

2P: ¿Cuál es el tiempo de entrega?

R: Tiempo de producción en masa 15-25 días.

3P: ¿Cuánto dura la garantía?

R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratis. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.

4P: ¿Está disponible el OEM/ODM?

R: Sí, lo es! Somos un fabricante con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.

Servicios personalizados:

a. Color personalizado y función especial.

b. Caja personalizada.

c. Imprimir el logo del cliente.

d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.

5P: ¿Cómo controlar la calidad de los productos?

R: Nuestra empresa posee la tecnología principal, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción y pruebas de calidad completas cuando los productos estén terminados.
