| Nombre De La Marca: | WINLEY |
| Número De Modelo: | D-50/22. ¿Qué quieres decir?86 |
| Cuota De Producción: | 1 unidad |
| Precio: | $1000-$10000 |
| Detalles Del Embalaje: | caja de madera contrachapada |
| Condiciones De Pago: | T/T |

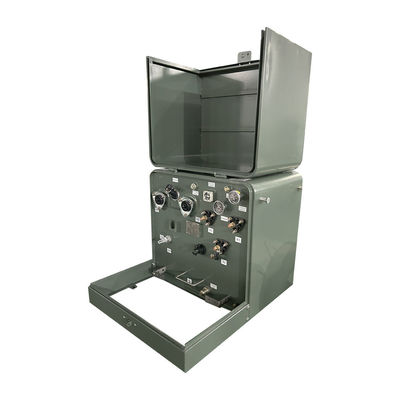

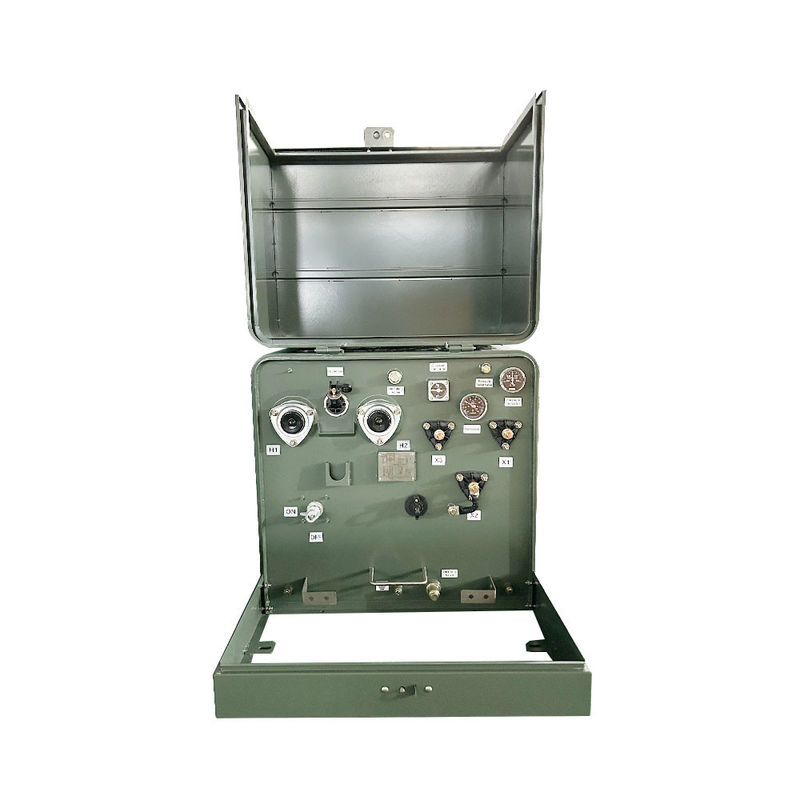

Transformador montado en una almohadilla de fase única de 50kva ANSI Normas IEEE Alimentación radial 22860GrdY ALas demás:
Los transformadores montados en almohadillas monofásicas producidos por WINLEY cumplen plenamente o incluso exceden las normas ANSI/IEEE, DOE, CSA y otras,y producimos de forma independiente componentes clave como tanques de aceite y núcleos, entregando más de 600 unidades por mes, y puede entregar rápidamente dentro de 7-35 días.
estructura del producto
Datos principales
| Tipo de transformador | Se aplican las siguientes medidas: |
| Tipo de alimentación del transformador | Alimentación radial |
| Fase | Fase única |
| Capacidad | 50 |
| Grupo de vectores | II6 |
| Voltagem primaria | 22860GrdY/13200 |
| BIL secundario | 30 KV |
| Frecuencia | 60 Hz |
| Aumento de la temperatura | 65°C |
| Clase de refrigeración | KNAN; autoenfriado |
| Calificación del factor K (mitigante armónico) | K-1 (Estándar) |
| Fluido aislante | Aceite biodegradable - Fluido no PCB |
| Materiales de enrollamiento | Cubiertas |
| Calificación de la temperatura ambiente | 40 °C |
| Nivel de sonido | 48 dBA |
| El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | 3300 pies (1000 metros) sobre el nivel del mar |
| Materiales básicos | Acero orientado al grano |
| Material del tanque | Acero revestido |
| Eficiencia | 99.15% |
| Sin pérdida de carga (en vatios) * | +/- 170 W |
| Pérdida de carga (en vatios) * | +/- 640 W |
Dibujo
Características de rendimiento
1) Subestación de transformadores combinados, la parte superior del gabinete está con estructura de lana de roca de placa de acero con sujeción que tiene conducto de ventilación,puede reducir la radiación solar de manera efectiva y garantizar la disipación del calor.
2) La superficie de la carcasa completa del gabinete se rocía con un primer especial y pintura que tiene una fuerte capacidad anticorrosiva.
3) El interior puede dividirse en cámara de alto voltaje, cámara de transformador y cámara de bajo voltaje, respectivamente.
4) También está equipado con un dispositivo de escape automático de control de temperatura para garantizar el rango de temperatura.
5) Cada unidad tiene un sistema de control, pantalla y iluminación cargados.
6)El equipo del aparato cumple los requisitos de protección IP33, tiene un diseño, una estructura y una tecnología razonables, una buena calidad y un mantenimiento sencillo.
Especificación
| Transformador montado en almohadilla de una sola fase de 25-500kva | ||||||
| Capacidad nominal (kVA) | En alto. | Baja tensión (v) | Símbolo de conexión | Estándar | Impedancia de cortocircuito (%) | Eficiencia |
| Ventilación (v) | (por ciento) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0, II6 | El número de datos que se requieren para la evaluación de la seguridad de los equipos | 10,0 a 4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Accesorios
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción y pruebas de calidad completas cuando los productos estén terminados.
|
