| Nombre De La Marca: | WINLEY |
| Número De Modelo: | S-1000/13.2 |
| Cuota De Producción: | 1 unidad |
| Precio: | $5000-$150000 |
| Detalles Del Embalaje: | caja de madera contrachapada |
| Condiciones De Pago: | T/T |

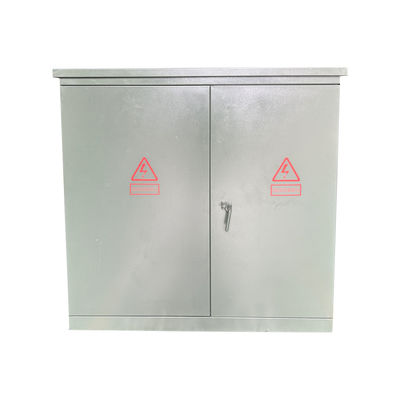

Transformador de distribución de energía montado en una almohadilla de tres fases de 1000Kva para descenso de paso al aire libre de 13.2KV a 0.48KV
Los transformadores de tres fases montados en almohadillas que produce Winley han obtenido la certificación UL, con capacidades que van desde 30 a 5500 kVA y voltajes de hasta 34,5 kV.Nuestros productos se exportan a América del Norte, Filipinas y otros lugares en grandes cantidades..

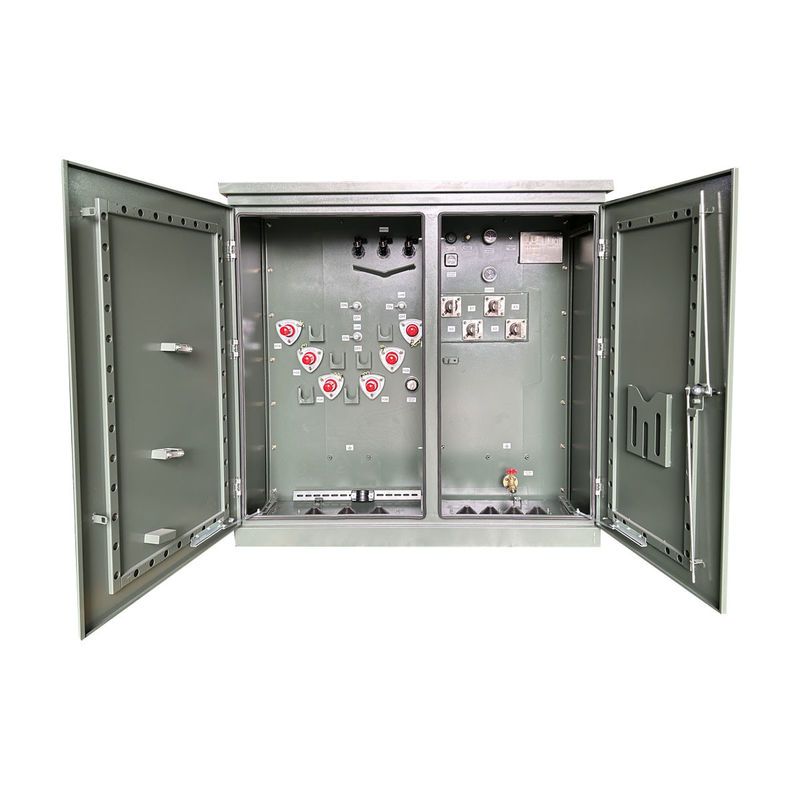

Estructura
Datos principales
| Operación | Operación de bajada |
| Fase | Tres fases |
| Capacidad | 1 MVA (1000 KVA) |
| Voltagem primaria | Las demás: |
| Voltagem secundaria | 480Y/277 |
| Frecuencia | 60 Hz |
| Aumento de la temperatura | 65°C |
| Calificación de aislamiento | Clasificación de aislamiento E - 120°C, 248°F |
| Clase de refrigeración | KNAN; autoenfriado |
| Normas de eficiencia | Cumple con los estándares del DOE 2016, cumple con los estándares de la CSA cumple con los estándares ANSI/IEEE |
| Calificación del factor K (mitigante armónico) | K-1 (Estándar) |
| Calificación de la unidad de pulso | No incluido |
| Materiales de enrollamiento | Cubiertas |
| Calificación de la temperatura ambiente | 40 °C |
| Rango de temperatura de funcionamiento ambiente | -40°C a +40°C (-50°F a +104°F) |
| Nivel de sonido | 58 dBA |
| Dimensiones* | Se trata de un sistema de control de velocidad. |
| Eficiencia en % | 99.20% |
| Sin pérdida de carga (en vatios) | +/- 1,290 W |
| Pérdida total de carga (en vatios) al 100% | +/- 9,790 W |
Características estándar
• funcionamiento a 60 Hz.
• Aumento medio de la bobina a 65°C.

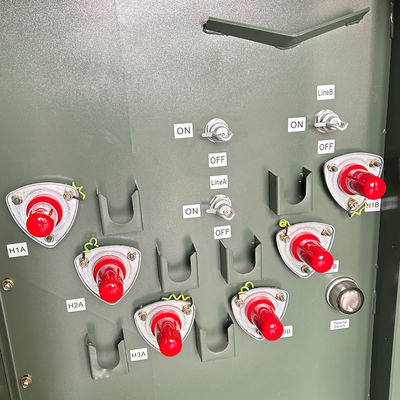

• Dispositivos de alimentación radial y en bucle.

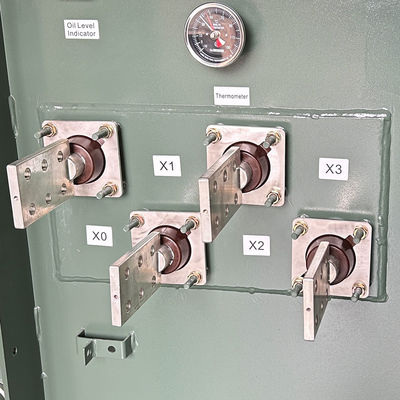

• Tipo de terminales frontales de alta tensión muertos y activos.
• HV BIL 45 150 kV (frente muerto) 200 kV (frente vivo).
• LV BIL 30 - 60 kV.
• Bloqueo en tres puntos de una puerta de baja tensión.
• Puerta de alta tensión, que sólo se puede abrir después de
la puerta de bajo voltaje está abierta.
• Parálisis de acero rígido.
• El tanque del transformador está soldado de la cubierta a la base.
• Placa de identificación permanente.
• Provisión de llenado de tapa de tubería NPT de una pulgada.
• Las almohadillas de tierra de los tanques ANSI.
• Válvula de drenaje de una pulgada y muestreador.

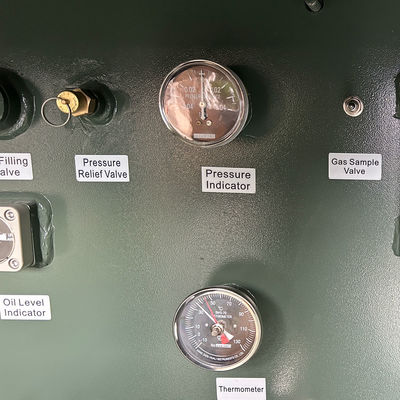

• Válvula automática de reducción de presión (35 SCFM).
• Cambiador de grifería con (2) 2,5% de capacidad máxima por encima de las griferías
y por debajo del valor nominal.
• Un agujero de mano de 10 x 18 (o 14 x 25) en el transformador
cubierta del tanque.
• Pintado de color verde oliva (Munsell 7GY 3.29/1.5).
• Diseñado, fabricado y probado de acuerdo con el
con las últimas normas ANSI
Especificación
| Potencia nominal (KVA) |
Alta tensión (KV) |
Baja tensión (V) |
Pérdida sin carga (W) |
Pérdida durante la carga (W) |
Alturas (mm) |
Profundidad (mm) |
Ancho (mm) |
Peso (en kg) |
Peso (Lb) |
| de una potencia de 75 KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247 Grdy/7200 4160GrdY/2400 o otros |
Las demás: Las demás: Las demás: Las demás: Los demás En el caso de las empresas de seguros, el importe de la ayuda será igual o superior a la suma de la ayuda. 415GrdY/240 480GrdY/277 Se trata de un producto de fabricación en el que el valor de las materias primas es igual o superior a: |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| El valor de las emisiones de CO2 | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| Las demás: | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500 KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| El valor de las emisiones de CO2 | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| El valor de las emisiones de CO2 | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| El valor de las emisiones | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| El valor de las emisiones de CO2 | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500 KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3 000 KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735 KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
Dibujos técnicos
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción y pruebas de calidad completas cuando los productos estén terminados.
|
