| Nombre De La Marca: | WINLEY |
| Número De Modelo: | D-100/34.5 |
| Cuota De Producción: | 1unit |
| Precio: | $1000-$10000 |
| Detalles Del Embalaje: | Plywood case |
| Condiciones De Pago: | T/T |

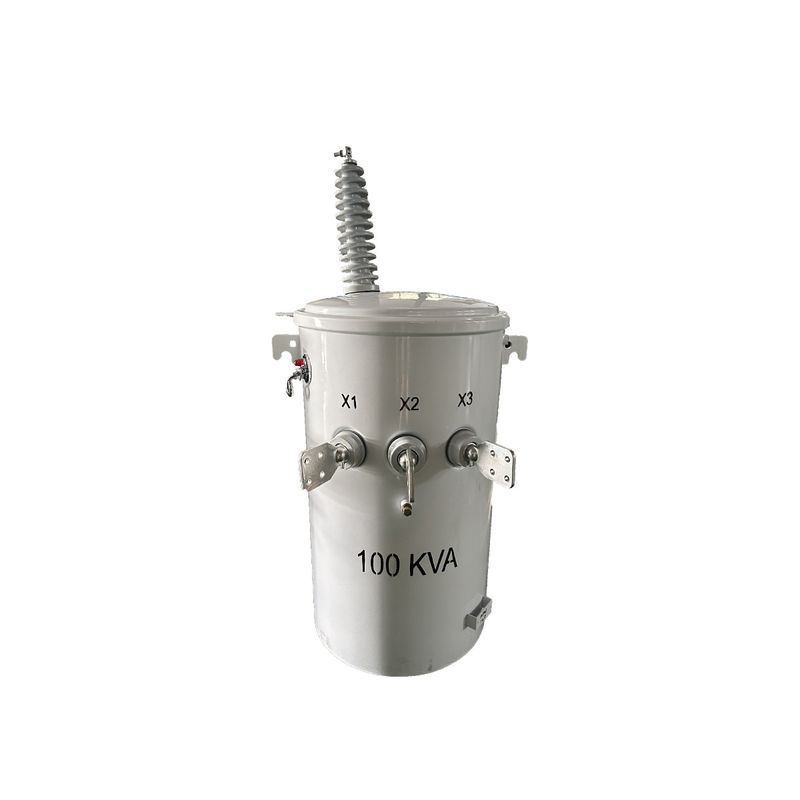

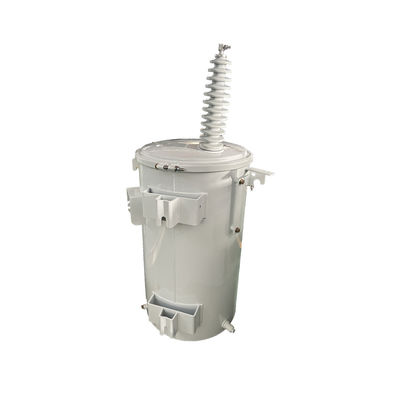

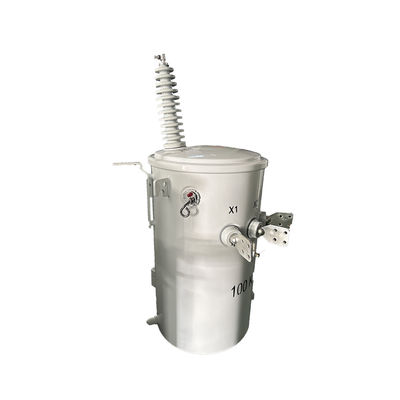

Transformador de distribución montado en un solo polo de 100 kV tipo aceite de 34,5 kV a 120 V Norma IEEE
Los transformadores montados en postes producidos por WINLEY tienen capacidades nominales que van desde 10 kVA hasta 333 kVA, cumpliendo con las normas ANSI/IEEE C57, IEC60076 y otras,y cumple o incluso excede los requisitos de eficiencia del DOE y CSANuestros productos se han exportado en grandes cantidades a América del Norte, América Central y del Sur, Asia Sudoriental y otros mercados y han sido ampliamente elogiados.
estructura
Datos principales
| Tipo de transformador | Transformador de distribución aérea de tipo convencional |
| Fase | Fase única |
| Capacidad | 100 KVA |
| Voltagem primaria | 34500GrdY/19920 |
| Clase de tensión primaria | Clase de 35 kV |
| BIL secundario | 30 KV |
| Frecuencia | 60 Hz |
| Aumento de la temperatura | 65°C |
| Calificación de aislamiento | Clasificación de aislamiento E - 120°C, 248°F |
| Clase de refrigeración | ONAN; autoenfriado |
| Normas de eficiencia | Cumple con las normas DOE 2016, cumple con las normas ANSI/IEEE |
| Calificación del factor K (mitigante armónico) | K-1 (Estándar) |
| Materiales de enrollamiento | Cubiertas |
| Calificación de la temperatura ambiente | 40 °C |
| Nivel de sonido | 51 dBA |
| Dimensiones* | 30.71''-W x 31.89''-D x 47.24''-H |
| Diámetro del tanque* | 24'' OD |
| Peso en seco* | 485.01 libras |
| Peso total (Líquido lleno) * | 968 libras |
| Cumple o excede las calificaciones de eficiencia del DOE 2016 | |
| Eficiencia | 99.00% |
| Sin pérdida de carga (en vatios) | +/- 273 W |
| Pérdida de carga total (en vatios) | +/- 1,105 W |
Dibujos del producto
Especificaciones
| Transformador inmerso en aceite monofásico de 10kva a 333kva | ||||||
| Capacidad nominal (kVA) | En alto. | Baja tensión (v) | Símbolo de conexión | Estándar | Impedancia de cortocircuito (%) | Eficiencia |
| Ventilación (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0, II6 | El número de datos que se requieren para la evaluación de la seguridad de los equipos | 10,8 a 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
Accesorios
Envasado
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratis. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología principal, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de control de calidad inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción y pruebas de calidad completas cuando los productos estén terminados.
|
