| Nombre De La Marca: | WINLEY |
| Número De Modelo: | SCB10-1000/13. En el caso de las unidades de seguridad,2 |
| Cuota De Producción: | 1 unidad |
| Precio: | $5000-$10000 |
| Detalles Del Embalaje: | caja de madera contrachapada |
| Condiciones De Pago: | T/T |

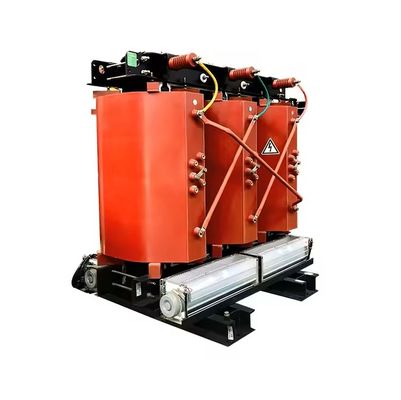

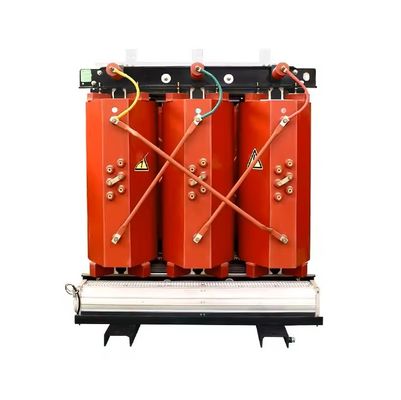

Transformador de aislamiento de tipo seco de resina epoxi de tres fases de la serie 1000Kva SCB10 13200V IEC 60076
Los transformadores de tipo seco de resina epoxi trifásica de WINLEY ELECTRIC están disponibles en tres grados: 10KV/20KV/35KV, de acuerdo con las normas IEC726, GB/T10228-1997,y tienen las características de baja pérdida, estructura compacta, bajo ruido, resistencia a la humedad, alta resistencia mecánica, retardante de llama y gran capacidad de sobrecarga.
estructura del producto
Datos principales
| Datos de las especificaciones de los transformadores de 1000 kVA | ||||
| - No, no es así. | Información específica | - ¿ Qué?No | Especificación | |
| 1 | El tipo | ~ | resina fundida, tipo seco | |
| 2 | Capacidad nominal | el kVA | 1000 | |
| 3 | Número de fase | ~ | 3 | |
| 4 | Voltagem primaria | V. | 13200 | |
| 5 | Tensión secundaria | V. | 480 y 240 | |
| 6 | Tipo de recogida | ~ | fuera de circuito | |
| 7 | Tipo de recogida | % | ± 2*2,5% | |
| 8 | Método de enfriamiento | ~ | En el caso de las empresas de servicios de telecomunicaciones | |
| 9 | Frecuencia nominal | HZ | 60 | |
| 10 | Grupo de vectores | ~ | No se puede. | |
| 11 | Clase de aislamiento | ~ | F: el precio | |
| 12 | Aumento de la temperatura | - ¿ Qué? | 100 | |
| 13 | Pérdida de carga | No | 2270 | |
| 14 | Pérdida de carga en el vehículo (120°C) | No | 10400 | |
| 15 | Impedancia | % | 6 | |
| 16 | Materiales de enrollamiento | ~ | Cu | |
| 17 | Materiales básicos | ~ | acero de silicio | |
| 18 | Recinto | ~ | Protección IP30 | |
| 19 | Condición de servicio | ~ | en el interior | |
| 20 | Nivel del mar | M. | ≤ 1000 | |
Dibujo
Especificación
| Capacidad nominal | Alta tensión | Bajo | Símbolo de conexión | No pérdida de carga | Pérdidas durante la carga | No hay corriente de carga | Peso | Independencia del cortocircuito |
| (KVA) | (KV) | Válvula de tensión | (W) | (W) | (%) | (KG) | (%) | |
| (KV) | ||||||||
| 10 | 6 | 0.4 | Dinámica | 0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 6.3 | Yyn0 | 0.215 | 0.75 | 3.2 | 260 | ||
| 50 | 10 | 0.305 | 1.055 | 2.8 | 315 | |||
| 80 | 10.5 | 0.415 | 1.46 | 2.6 | 470 | |||
| 100 | 11 | 0.45 | 1.665 | 2.4 | 520 | |||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
Características de rendimiento
* Mantenimiento sencillo: rara vez se necesita mantenimiento.
* Están libres de contaminación
* Se utilizan en zonas contaminadas y humedecidas
* Es más fácil de instalar.
* Tienen una larga vida útil debido al calentamiento dieléctrico y baja temperatura
* Protege la propiedad y las personas
* Para corrientes de cortocircuito, tienen una alta resistencia
* El rendimiento es excelente

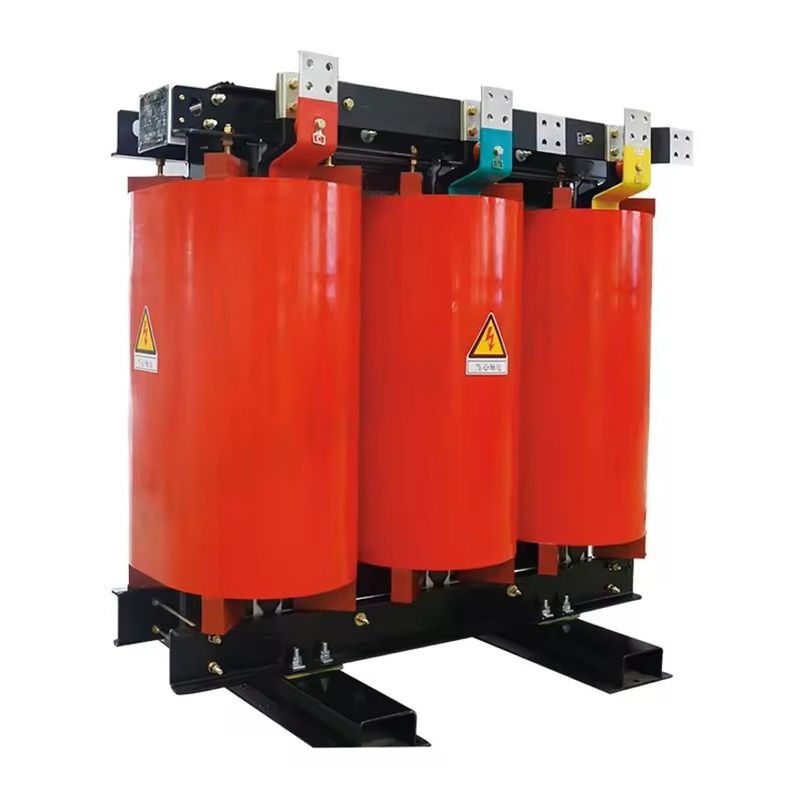

Imagen del producto
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratis. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología principal, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de control de calidad inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción y pruebas de calidad completas cuando los productos estén terminados.
|
