Distribución del transformador montado en una plataforma monofásica de 200 KVA 34500V a 120/240V

Nombre De La Marca:	WINLEY
Número De Modelo:	D-200/35
Cuota De Producción:	1 unidad
Precio:	$1000-$10000
Detalles Del Embalaje:	caja de madera contrachapada
Condiciones De Pago:	T/T

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

CE,ISO

Fase:

Fase única

Capacidad nominal:

200 KVA o personalizado

Voltagem primaria:

34.5KV

Tensión secundaria:

Las demás:

Clase de enfriamiento:

EN UNA; autoenfriado

Frecuencia:

60 Hz

Materiales de enrollamiento:

de aluminio

Normas de eficiencia:

Cumple con las normas DOE 2016, cumple con las normas ANSI/IEEE

Capacidad de la fuente:

1000 unidades por mes

Resaltar:

Transformador montado en una almohadilla de 240 V

Transformador montado en una almohadilla de 200 KVA

Transformador montado en una almohadilla de 34500v

Descripción del producto

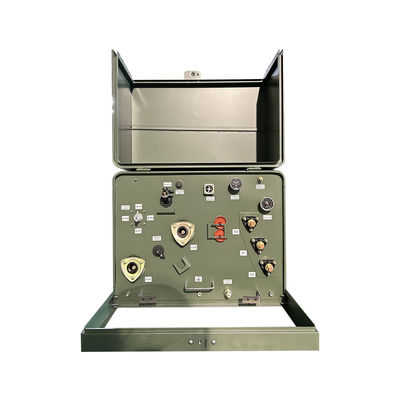

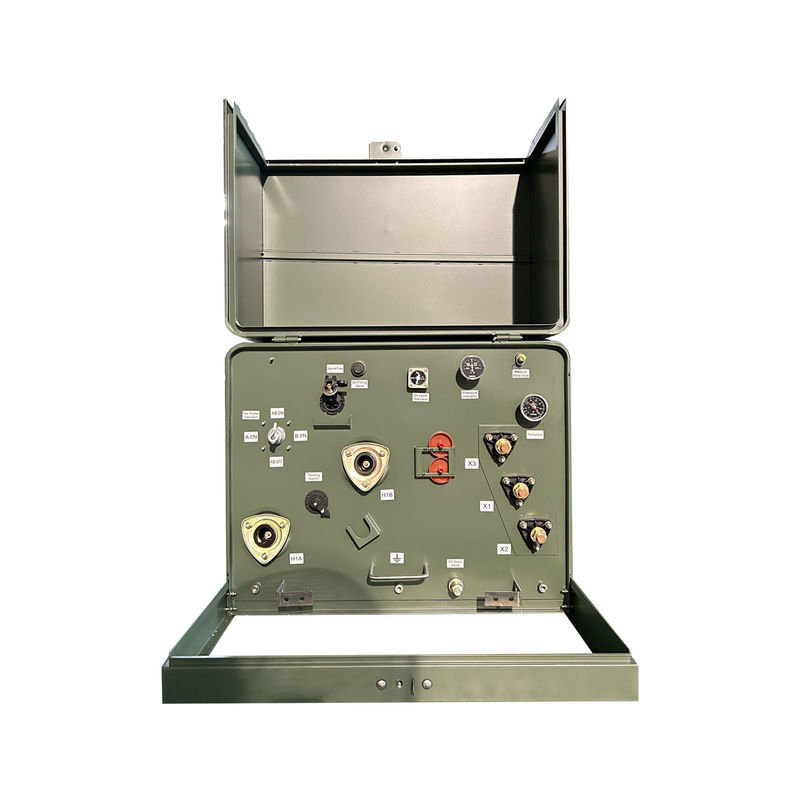

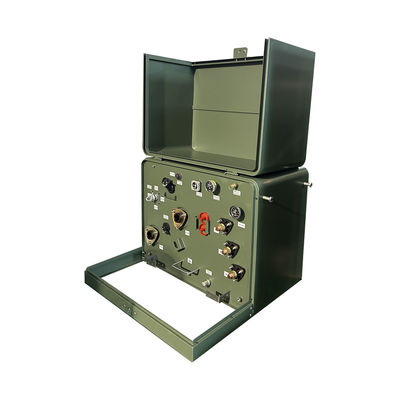

Distribución del transformador montado en una plataforma monofásica de 200 KVA 34500V a 120/240V

El transformador monofásico es un transformador de distribución sumergido en aceite.El transformador tradicional está diseñado en una caja.ruido bajo, baja pérdida, seguridad y fiabilidad.Se utiliza ampliamente en barrios residenciales, centros comerciales, hospitales, parques, escuelas, etc. Los transformadores montados en una sola fase se autoenfrian,disponible en bucle o en alimentación radial, y están en el frente muerto,cumplen o exceden las normas ANSI/CSA/IEEE.

Distribución del transformador montado en una plataforma monofásica de 200 KVA 34500V a 120/240V 0

Características

Dispositivo de alivio de presión
Disposiciones de llenado y drenaje de líquidos
Placa de identificación con grabado láser
Bolsillo de cerradura flotante para una fácil alineación
Designaciones de las bujías decal
Capa de tanque con cúpula soldada
Haga clic aquí para obtener los dibujos del transformador
Cintas de manipulación de material no corrosivo
Cuenca coronada
Sillón extraíble
Puertas con bisagras y barriles de bisagras de acero inoxidable
Cinturón de tierra desde X2 hasta el suelo del tanque
Puertos de bujes HV para conectores de codo frontal muertos
Pozos de buscamiento de alta tensión-200A y bushin de baja tensión

Fotos de la fábrica

Distribución del transformador montado en una plataforma monofásica de 200 KVA 34500V a 120/240V 1

Datos principales

Fase	Fase única
Capacidad	200 KVA
Grupo de vectores	II6
Voltagem primaria	Los demás
Voltagem secundaria	Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.
Fasor secundario	Enlaces de doble enrollamiento de una sola fase
BIL secundario	30 KV
Frecuencia	60 Hz
Aumento de la temperatura	65°C
Calificación de aislamiento	Clasificación de aislamiento E - 120°C, 248°F
Clase de refrigeración	ONAN; autoenfriado
Normas de eficiencia	Cumple con las normas DOE 2016, cumple con las normas ANSI/IEEE
Calificación del factor K (mitigante armónico)	K-1 (Estándar)
Materiales de enrollamiento	de aluminio
Calificación de la temperatura ambiente	40 °C
Nivel de sonido	55 dBA
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.	3300 pies (1000 metros) por encima del nivel del mar o por debajo
Materiales básicos	Acero
Eficiencia	99.20%
Basado en un transformador que funcione a un 50% de la base de la placa kVA.
Pérdidas de carga basadas en la temperatura de referencia de 85 °C.
Sin pérdida de carga (en vatios) *	+/- 683W
Pérdida de carga (en vatios) *	+/- 2,763 W
Pérdida total de carga (en vatios) *	+/- 3,445 W

Dibujo

Distribución del transformador montado en una plataforma monofásica de 200 KVA 34500V a 120/240V 2

Especificación

Transformador montado en almohadilla de una sola fase de 25-500kva
Capacidad nominal (kVA)	En alto.	Baja tensión (v)	Símbolo de conexión	Estándar	Impedancia de cortocircuito (%)	Eficiencia
	Ventilación (v)					(%)
25	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0, II6	El número de datos que se requieren para la evaluación de la seguridad de los equipos	10,0 a 4,5%	98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

Accesorios

Proceso de producción

Preguntas frecuentes

1P: ¿Puedo pedir una muestra?

R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.

2P: ¿Cuál es el tiempo de entrega?

R: Tiempo de producción en masa 15-25 días.

3P: ¿Cuánto dura la garantía?

R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratis. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.

4P: ¿Está disponible el OEM/ODM?

R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.

Servicios personalizados:

a. Color personalizado y función especial.

b. Caja personalizada.

c. Imprimir el logo del cliente.

d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.

5P: ¿Cómo controlar la calidad de los productos?

R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de control de calidad inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción y pruebas de calidad completas cuando los productos estén terminados.
