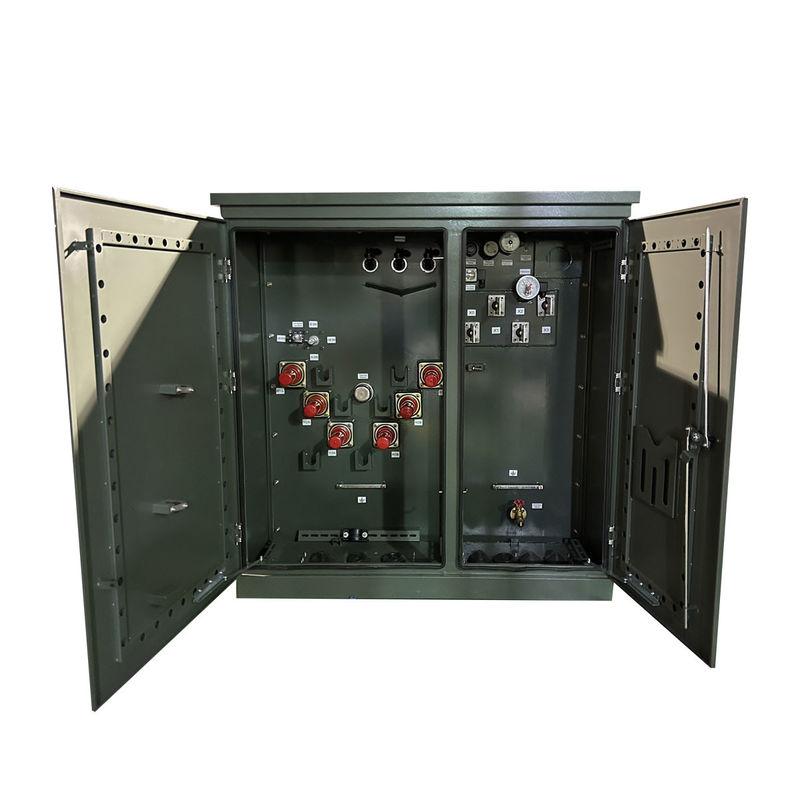

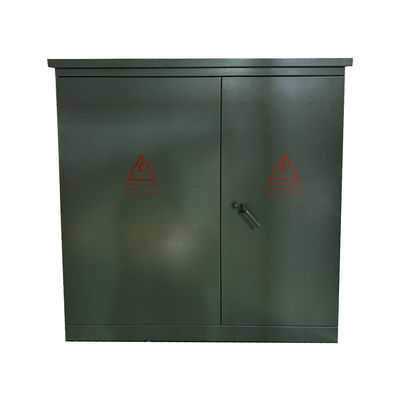

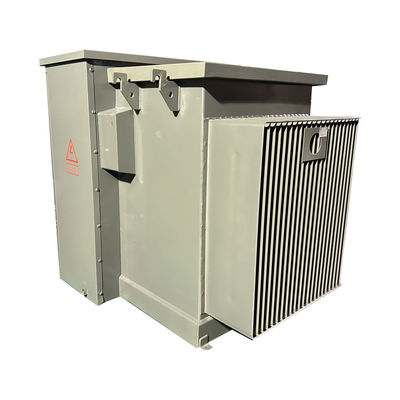

500kva Transformador montado en una almohadilla de tres fases Ansi alimentación de bucle estándar 34500v a 480y/277

Nombre De La Marca:	WINLEY
Número De Modelo:	Es el S-500/34.5
Cuota De Producción:	1 unidad
Precio:	$5000-$150000
Detalles Del Embalaje:	caja de madera contrachapada
Condiciones De Pago:	T/T

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

UL/cUL,CE,ISO

Tipo de transformador:

Cojín montado, De compartimiento-tipo

Capacidad:

150Kva o se puede personalizar

Voltagem primaria:

34500V o personalizar

Tensión secundaria:

480Y/277

Clase de enfriamiento:

KNAN; autoenfriado

Frecuencia:

50/60 Hz

Aumento de la temperatura:

Materiales de enrollamiento:

de aluminio

Capacidad de la fuente:

1000 unidades por mes

Resaltar:

Transformador montado en una almohadilla de 500 KVA

480y/277 Transformador montado en una plataforma

Transformador montado en plataforma estándar ANSI

Descripción del producto

500kva Transformador montado en una almohadilla de tres fases Ansi alimentación de bucle estándar 34500v a 480y/277

Características de rendimiento

Un transformador de montaje en almohadilla es un transformador de distribución de servicios públicos montado en tierra, que generalmente se encuentra en un gabinete de metal cerrado, situado en una pequeña almohadilla de hormigón.Se fabrican generalmente en potencias nominales de alrededor de 75 a alrededor de 5000 kVa y a menudo incluyen fusibles e interruptores incorporados.Un recinto típico incluye un tanque para sujetar el núcleo/envase del transformador montado en almohadilla, sumergido en aceite o similar.con una longitud de más de 20 mm, pero no superior a 20 mm,, respectivamente, del transformador, etc. Nuestro transformador montado en una almohadilla está diseñado y probado de acuerdo con los estándares de la industria, incluyendo CSA, ANSI C.57,DOE, y IEEE según corresponda.

500kva Transformador montado en una almohadilla de tres fases Ansi alimentación de bucle estándar 34500v a 480y/277 0

estructura del producto

Datos principales

Fase	Tres fases
Capacidad	500 KVA
Voltagem primaria	Los demás
Clase de tensión primaria	Clase de 35 kV
Frecuencia	60 Hz
Aumento de la temperatura	65°C
Calificación de aislamiento	Clasificación de aislamiento E - 120°C, 248°F
Clase de refrigeración	KNAN; autoenfriado
El cambio de toque	Cambiador de toque de 5 posiciones
Interruptor de carga	Interruptor de ruptura de carga de 4 posiciones
Clasificación del interruptor de ruptura de carga	300 amperes y 35 kV
Normas de eficiencia	Cumple con las normas del DOE 2016, cumple con las normas de la CSA cumple con las normas ANSI/IEEE
Calificación del factor K (mitigante armónico)	K-1 (Estándar)
Fluido aislante	Fluido aislante de aceite vegetal natural biodegradable Ester - Fluido que no es PCB
Materiales de enrollamiento	de aluminio
Calificación de la temperatura ambiente	40 °C
Rango de temperatura de funcionamiento ambiente	-40°C a +40°C (-50°F a +104°F)
Nivel de sonido	56 dBA
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.	3300 pies (1000 metros) sobre el nivel del mar
Materiales básicos	Acero orientado al grano
Material del tanque	Acero revestido
Clasificación de los recintos	NEMA 3R gabinete de cableado a prueba de intemperie, tanque sellado
Características	Encuentro de entrada de perno con pentacabezas
	Fluido aislante de alto punto de incendio
	Fluido aislante no constituido por PCB
	Vivienda a prueba de manipulación
	Puertas del compartimento delantero con bisagras, bloqueables por pastilla
	Compartimiento de cableado NEMA 3R
	Incluido el bastón caliente, montaje de la puerta HV
Eficiencia en %	99.10%

Dibujos técnicos

500kva Transformador montado en una almohadilla de tres fases Ansi alimentación de bucle estándar 34500v a 480y/277 2

Fotografías del producto de la fábrica

Especificación

Datos tácnicos del transformador de tres fases montado en una plataforma
Capacidad nominal	Pérdida		Dimensión ((mm)			Peso (en kg)
Capacidad nominal	Pérdida sin carga (W)	Pérdida durante la carga	No	D	H.	Peso del aceite (L)	Peso total (kg)
45 kVA	160	1000	1730	990	1270	416	950
de una potencia de 75 kVA	180	1250	1730	990	1270	435	1020
150 kVA	280	2200	1730	1245	1270	473	1225
300 kVA	480	3650	1830	1295	1270	605	1655
500 kVA	680	5100	2260	1345	1270	720	2110
750 kVA	980	7500	2260	1448	1628	1022	2950
Las demás:	1150	10300	2260	1500	1625	1325	3720
Las demás:	1640	14500	2210	1470	2150	1552	4672
Las demás:	2160	20645	2380	1600	2220	1855	5670
2500 kVA	2680	27786	3070	1650	2330	2006	6580
Las demás:	3300	30300	3260	1850	2460	2336	7500
Las demás:	4125	37875	4080	2060	2680	2650	8450

Proceso de producción

Preguntas frecuentes

1P: ¿Puedo pedir una muestra?

R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.

2P: ¿Cuál es el tiempo de entrega?

R: Tiempo de producción en masa 15-25 días.

3P: ¿Cuánto dura la garantía?

R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratis. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.

4P: ¿Está disponible el OEM/ODM?

R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.

Servicios personalizados:

a. Color personalizado y función especial.

b. Caja personalizada.

c. Imprimir el logo del cliente.

d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.

5P: ¿Cómo controlar la calidad de los productos?

R: Nuestra empresa posee la tecnología principal, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de control de calidad inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción y pruebas de calidad completas cuando los productos estén terminados.
