| Nombre De La Marca: | WINLEY |
| Número De Modelo: | S-100/35 y otros |
| Cuota De Producción: | 1 unidad |
| Precio: | $5000-$150000 |

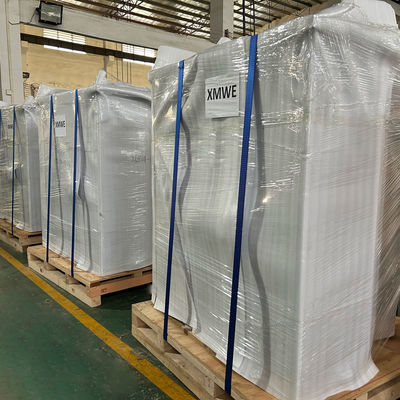

| Detalles Del Embalaje: | caja de madera contrachapada |
| Condiciones De Pago: | T/T |

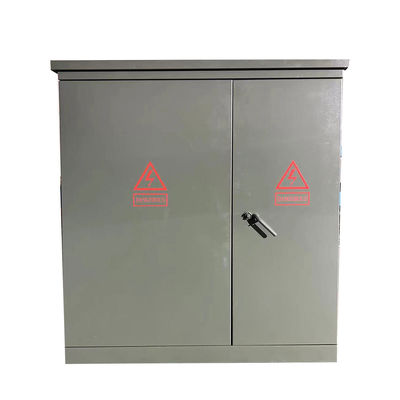

Transformador eléctrico de tres fases de 100 KVA Transformador montado en el panel de las normas ANSI/IEEE 34500V a 208V
Desempeño
1.La estructura totalmente sellada e aislada puede garantizar la seguridad de la persona.
2No sólo se utiliza para red de anillos, sino también terminal.
3Baja pérdida, bajo ruido, rendimiento superior.
4Baja temperatura, capacidad de sobrecarga.
5El transformador adopta una estructura especial y sus ventajas sobresalientes son de alta calidad.
estructura del producto

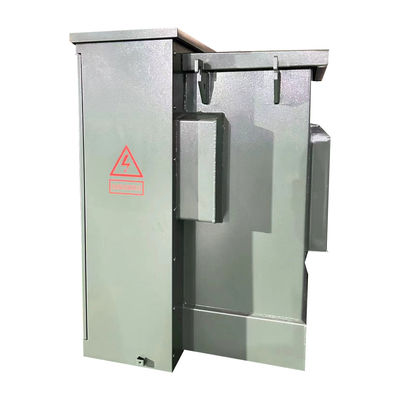

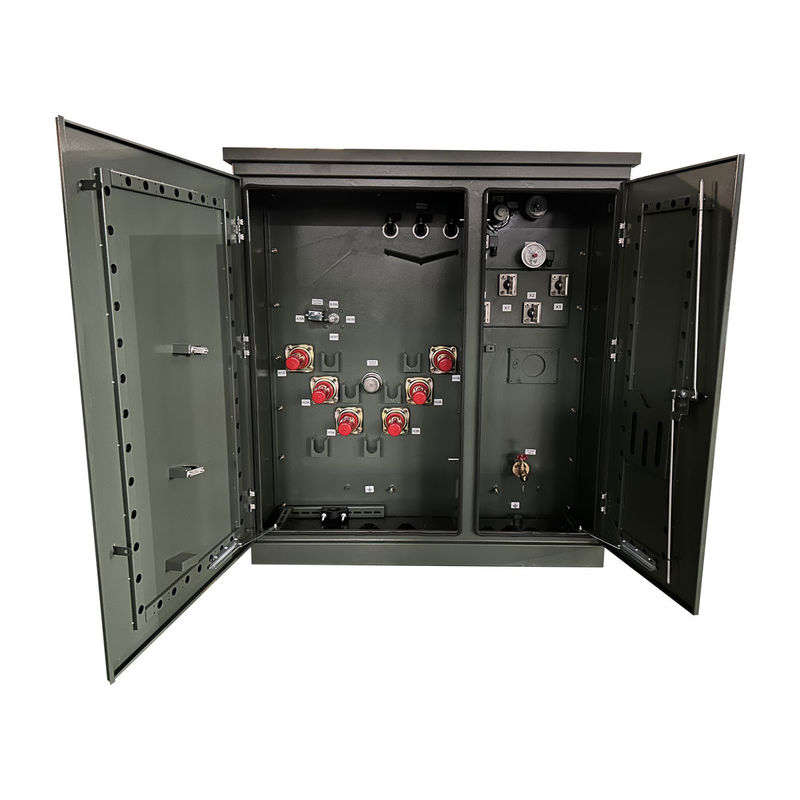

El transformador montado en almohadilla tiene dos estructuras de diseño: alimentación de bucle y alimentación radial.La imagen siguiente es el transformador de alimentación en bucle y alimentación radial producido por Lvbian para el mercado norteamericano.
Características estándar
• funcionamiento a 60 Hz.
• Aumento medio de la bobina a 65°C.
• Dispositivos de alimentación radial y en bucle.
• Tipo de terminales frontales de alta tensión muertos y activos.
• HV BIL 45 150 kV (frente muerto) 200 kV (frente vivo).
• LV BIL 30 - 60 kV.
• Bloqueo en tres puntos de una puerta de baja tensión.
• Puerta de alto voltaje, que sólo se puede abrir después de abrir la puerta de bajo voltaje.
• Parálisis de acero rígido.
• El tanque del transformador está soldado de la cubierta a la base.
• Placa de identificación permanente.

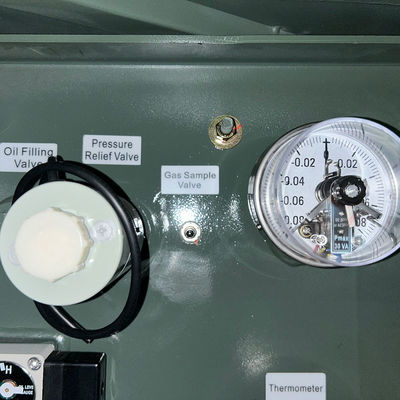

• Provisión de llenado de tapa de tubería NPT de una pulgada.
• Las almohadillas de tierra de los tanques ANSI.
• Válvula de drenaje de una pulgada y muestreador.
• Válvula automática de reducción de presión (35 SCFM).
• Cambiador de grifería con (2) 2,5% de capacidad máxima por encima y por debajo de la nominal.
• Un orificio de mano de 10 x 18 (o 14 x 25) en la cubierta del tanque del transformador.
• Pintado de color verde oliva (Munsell 7GY 3.29/1.5).
• Diseñado, fabricado y probado de acuerdo con las últimas normas ANSI
Datos principales
| Fase | Tres fases |
| Tipo de alimentación del transformador | Alimentación del bucle |
| Capacidad | 100 KVA |
| Voltagem primaria | Los demás |
| Voltagem secundaria | 120/208Y |
| Frecuencia | 60 Hz |
| Aumento de la temperatura | 65°C |
| Calificación de aislamiento | Clasificación de aislamiento E - 120°C, 248°F |
| Clase de refrigeración | KNAN; autoenfriado |
| Materiales de enrollamiento | Cubiertas |
| Calificación de la temperatura ambiente | 40 °C |
| Rango de temperatura de funcionamiento ambiente | -40°C a +40°C (-50°F a +104°F) |
| Nivel de sonido | 55 dBA |
| El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | 3300 pies (1000 metros) sobre el nivel del mar |
| Materiales básicos | Acero orientado al grano |
| El montaje | Accesorios para el transporte de vehículos |
| Las calificaciones | Cumple o excede las calificaciones de eficiencia del DOE 2016 |
| Cumple o excede las calificaciones de eficiencia de la CSA | |
| Se ajusta a la norma ANSI/IEEE C57.12.00 | |
| Se ajusta a la norma ANSI/IEEE C57 12.34 | |
| Eficiencia en % | 98.90% |
| Sin pérdida de carga (en vatios) | +/- 260 W |
| Pérdida de carga total (en vatios) al 100% | +/- 1,300 W |
Dibujos técnicos
Especificación
| Transformador montado en una plataforma de tres fases | ||||
| Potencia nominal (KVA) | Válvulas de alta tensión (KV) | Bajo voltaje (V) | Pérdida (W) | |
| Pérdida de no carga (W) | Pérdida de carga (W) | |||
| de una potencia de 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ o otros |
Los demás 480Y/ Las demás: 600Y/ Las demás: |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| El valor de las emisiones de CO2 | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| Las demás: | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| El valor de las emisiones de CO2 | 980 | 7500 | ||
| El valor de las emisiones de CO2 | 1150 | 10300 | ||
| El valor de las emisiones | 1640 | 14500 | ||
| El valor de las emisiones de CO2 | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3 000 KVA | 3300 | 25300 | ||
| Las demás: | 4125 | 27875 | ||
| 5 000 KVA | 5200 | 30000 | ||
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratis. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología principal, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de control de calidad inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción y pruebas de calidad completas cuando los productos estén terminados.
|
