| Nombre De La Marca: | WINLEY |
| Número De Modelo: | D-25/5 |
| Cuota De Producción: | 1 unidad |
| Precio: | $1000-$10000 |
| Detalles Del Embalaje: | caja de madera contrachapada |
| Condiciones De Pago: | T/T |

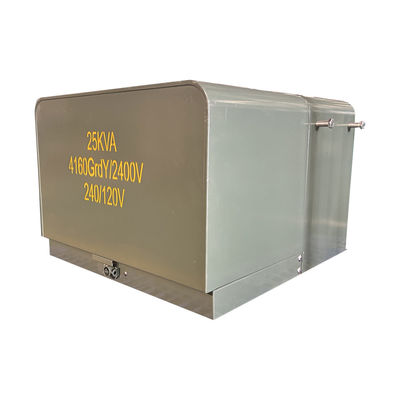

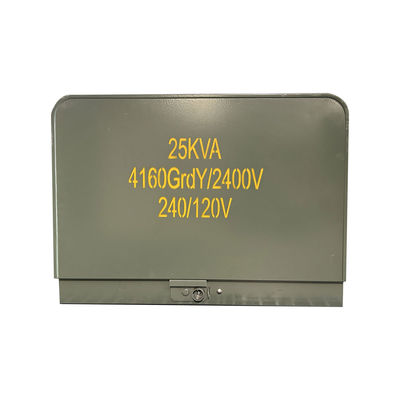

Distribución inmersa en aceite 25Kva Transformador montado en un solo módulo de fase 4160V t 240V
Los transformadores monopaseados se colocan dentro de un armario con puertas y cerraduras, generalmente situados al aire libre.Estos transformadores están manipulados con potencias entre 15 y 250 kVA.
Todos estos transformadores de distribución están aislados por aceite, enfriados con selfo, están disponibles en circuito o en alimentación radial y tienen un frente muerto.
Estos transformadores se presentan en dos configuraciones básicas: radio y circuito de alimentación, que se seleccionan en función del tipo de circuito en el que se van a colocar.El transformador utiliza alambre de aluminio o cobre y está optimizado para maximizar la eficiencia y la impresión de piezas
Características

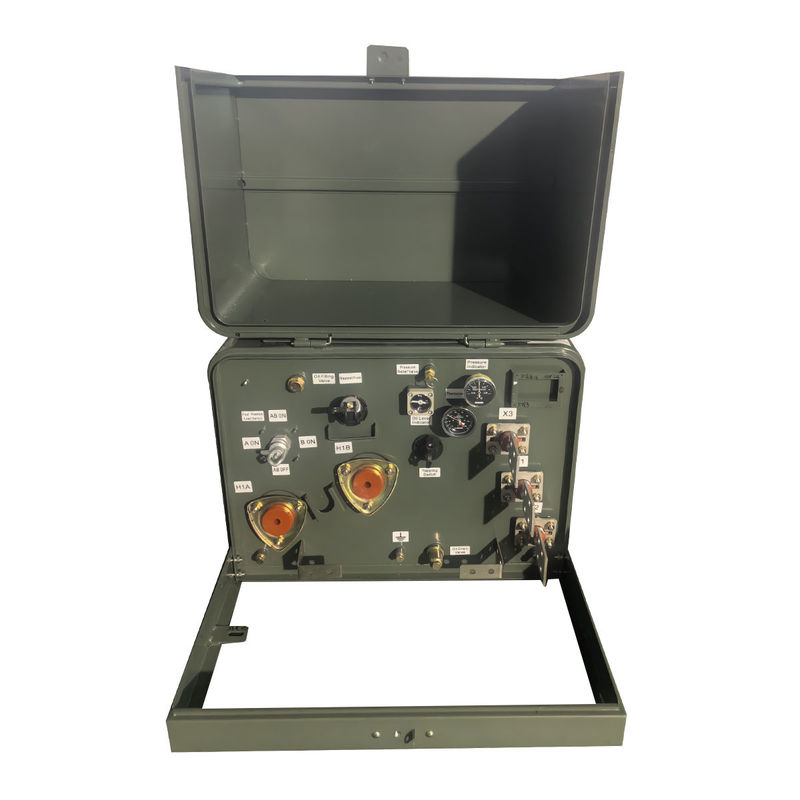

1) Dos bujes universales de alta tensión sujetos externamente para la alimentación en bucle o un buje sujetos externamente para la alimentación radial
2) Tres bujes de baja tensión sujetados externamente con pernos de cobre roscados, incluido un terminal neutro totalmente aislado con correa de tierra extraíble
3)Montajes de bujes en relieve; fondo de compartimiento de aceite encasillado
Dispositivos de elevación de acero inoxidable con rosca y montados a rastrillo
4)Dispositivo automático de alivio de presión
5) Aceite mineral de calidad eléctrica con inhibidor de la oxidación
6)Gabón extraíble con bisagras y barriles de acero inoxidable resistentes a la corrosión
7)Espacio de acero suave y umbral desmontable fijado con material de acero inoxidable
8)Soportador de montaje del accesorio del panel delantero;
9) Superficies superiores abovedadas en el capó y el compartimento de aceite para evitar la retención de agua
10)Enchufe de llenado/nivel de aceite; Enchufe de drenaje de aceite; Disposiciones de puesta a tierra del tanque
11)Conjunto de bloqueo resistente a la corrosión con perno de seguridad de pentacabezas cautivas, tuerca flotante y candado
12)Designaciones de las bujías con decal o estampilla
13)Plata de aluminio anodizado con grabado láser
14) Cumple o excede las normas actuales ANSI, IEEE, NEMA, CSA y DOE según corresponda
Fotos de la fábrica
Datos principales
| Fase | Fase única |
| el kVA | 25 |
| Voltagem primaria | 4160GrdY/2400 |
| Voltagem secundaria | El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono. |
| Frecuencia | 60 Hz |
| Aumento de la temperatura | 60 °C |
| Eficiencia | Cumplir con el estándar DOE 2016 |
| Clase de refrigeración | El KNAN |
| Materiales de enrollamiento | Cubiertas |
| Las dimensiones | 24 x 29 x 33 |
| Peso | +/- 650 libras |
| Las calificaciones | |
| Se ajusta a la norma ANSI/IEEE #C57.12.25 |
Especificación
| Transformador montado en almohadilla de una sola fase de 25-500kva | ||||||
| Capacidad nominal (kVA) | En alto. | Baja tensión (v) | Símbolo de conexión | Estándar | Impedancia de cortocircuito (%) | Eficiencia |
| Ventilación (v) | (por ciento) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0, II6 | El número de datos que se requieren para la evaluación de la seguridad de los equipos | 10,0 a 4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Dibujo
Accesorios
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción y pruebas de calidad completas cuando los productos estén terminados.
|
