Transformador eléctrico montado en una almohadilla de tres fases de 5000Kva Descenso de 34.5Kv a 480V

Nombre De La Marca:	WINLEY
Número De Modelo:	S-5000/35
Cuota De Producción:	1 unidad
Precio:	$5000-$150000
Detalles Del Embalaje:	caja de madera contrachapada
Condiciones De Pago:	T/T

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

UL/cUL,CE,ISO

Fase:

Tres fases

Capacidad:

5000KVA

Voltagem primaria:

34500V o personalizado

Tensión secundaria:

Las demás:

Frecuencia:

60 Hz

Aumento de la temperatura:

Impedancia (típica):

5.75%

Materiales de enrollamiento:

el cobre

Capacidad de la fuente:

1000 unidades por mes

Resaltar:

Transformador eléctrico montado en una almohadilla de 480 V

Transformador eléctrico montado en una almohadilla de 5000 Kva

34Transformador eléctrico montado en una almohadilla de.5Kv

Descripción del producto

Transformador eléctrico montado en una almohadilla de tres fases de 5000Kva Descenso de 34.5Kv a 480V

Los transformadores de distribución de aceite sumergidos en aceite de tres fases son potentes, confiables y diseñados teniendo en cuenta el medio ambiente.Estos transformadores ofrecen una mayor fiabilidad y protección contra fallos de equipos críticosLos costes operativos más bajos y las emisiones de calor de estos transformadores los convierten en una opción ideal para una amplia gama de aplicaciones.

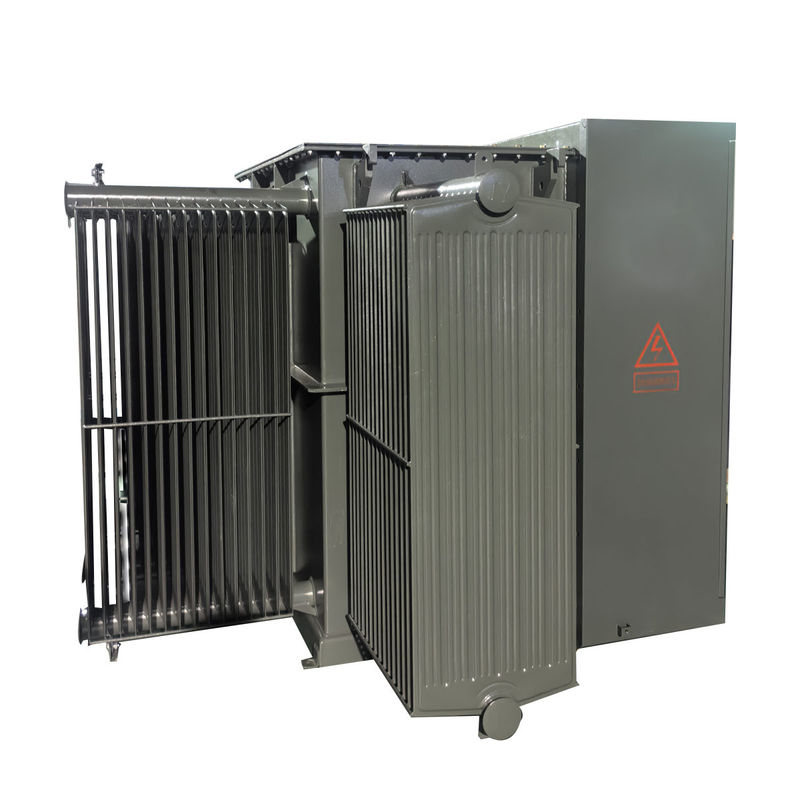

Transformador eléctrico montado en una almohadilla de tres fases de 5000Kva Descenso de 34.5Kv a 480V 0

Estructura

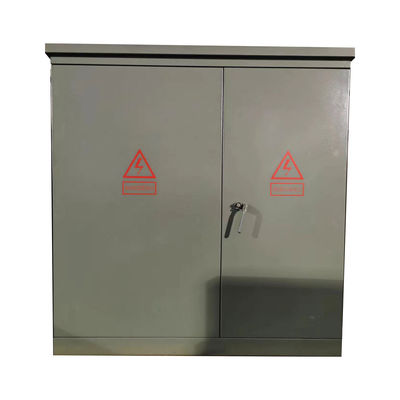

Transformador eléctrico montado en una almohadilla de tres fases de 5000Kva Descenso de 34.5Kv a 480V 1

Datos principales

Tipo de transformador	Con una altura de más de 1 mm
Configuración del transformador	Pad lleno de líquido montado
Tipo de alimentación del transformador	Alimentación del bucle
Operación	Función de descenso (no aprobada para el descenso)
Fase	Tres fases
Capacidad	5 MVA (5000 KVA)
Grupo de vectores	En el caso de los
Voltagem primaria	34500GrdY/19920
Voltagem secundaria	Las demás:
Frecuencia	60 Hz
Aumento de la temperatura	65°C
Calificación de aislamiento	Clasificación de aislamiento E - 120°C, 248°F
Clase de refrigeración	KNAN; autoenfriado
Impedancia	50,0% Típico
Normas de eficiencia	Cumple con las normas del DOE 2016, cumple con las normas de la CSA cumple con las normas ANSI/IEEE
Calificación del factor K (mitigante armónico)	K-1 (Estándar)
Materiales de enrollamiento	Cubiertas
Calificación de la temperatura ambiente	40 °C
Rango de temperatura de funcionamiento ambiente	-40°C a +40°C (-50°F a +104°F)
Nivel de sonido	65 dBA
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.	3300 pies (1000 metros) sobre el nivel del mar
Dimensiones*	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Las calificaciones	Cumple o excede las calificaciones de eficiencia del DOE 2016
Eficiencia en %	98.50 por ciento
Pérdida de carga total (en vatios) al 50%	+/- 16,640 W

Dibujos técnicos

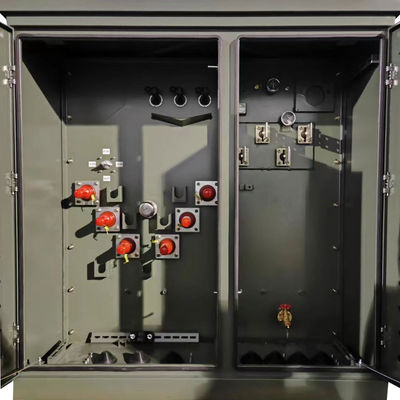

Transformador eléctrico montado en una almohadilla de tres fases de 5000Kva Descenso de 34.5Kv a 480V 2

Especificación

Transformador montado en una plataforma de tres fases
Potencia nominal (KVA)	Válvulas de alta tensión (KV)	Bajo voltaje (V)	Pérdida (W)
Potencia nominal (KVA)	Válvulas de alta tensión (KV)	Bajo voltaje (V)	Pérdida de no carga (W)	Pérdida de carga (W)
de una potencia de 75 KVA	24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ o otros	Los demás 480Y/ Las demás: 600Y/ Las demás:	180	1250
112.5KVA			200	1500
El valor de las emisiones de CO2			280	2200
225 KVA			400	3050
Las demás:			480	3650
500 KVA			680	5100
El valor de las emisiones de CO2			980	7500
El valor de las emisiones de CO2			1150	10300
El valor de las emisiones			1640	14500
El valor de las emisiones de CO2			2160	20645
2500 KVA			2680	23786
3 000 KVA			3300	25300
Las demás:			4125	27875
5 000 KVA			5200	30000

Accesorios opcionales

Transformador eléctrico montado en una almohadilla de tres fases de 5000Kva Descenso de 34.5Kv a 480V 3

Proceso de producción

Preguntas frecuentes

1P: ¿Puedo pedir una muestra?

R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.

2P: ¿Cuál es el tiempo de entrega?

R: Tiempo de producción en masa 15-25 días.

3P: ¿Cuánto dura la garantía?

R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratis. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.

4P: ¿Está disponible el OEM/ODM?

R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.

Servicios personalizados:

a. Color personalizado y función especial.

b. Caja personalizada.

c. Imprimir el logo del cliente.

d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.

5P: ¿Cómo controlar la calidad de los productos?

R: Nuestra empresa posee la tecnología principal, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de control de calidad inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción y pruebas de calidad completas cuando los productos estén terminados.
