Transformador montado en una almohadilla de 50 kW 12470V/240V Transformador de distribución de fase única

Nombre De La Marca:	WINLEY
Número De Modelo:	D-200/35
Cuota De Producción:	1 unidad
Precio:	$1000-$10000
Detalles Del Embalaje:	Cuadro de madera contrachapada
Condiciones De Pago:	T/T

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

CE,ISO

Fase:

Fase única

Capacidad nominal:

200 KVA o personalizado

Voltagem primaria:

34.5KV

Tensión secundaria:

120/240

Clase de enfriamiento:

EN UNA; autoenfriado

Impedancia:

10,5-6,0% Típico

Materiales de enrollamiento:

De cobre/de aluminio

Eficiencia:

99,20%

Capacidad de la fuente:

1000 unidades por mes

Resaltar:

Transformador montado en una plataforma monofásica

Transformador montado en una almohadilla de 12470v

Transformador montado en una almohadilla de 240 V

Descripción del producto

Transformador montado en una almohadilla de 50 kW 12470V/240V Transformador de distribución de fase única

Los transformadores de distribución monofásicos de WINLEY están diseñados según las normas ANSI, IEEE,NEMA y el Departamento de Energía y están construidos para permitir un funcionamiento seguro y confiable en redes subterráneas de distribución eléctricaNuestros transformadores están diseñados para ser instalados en sistemas de distribución de alimentación radial o en bucle y pueden configurarse para satisfacer los requisitos de conmutación y protección especificados.

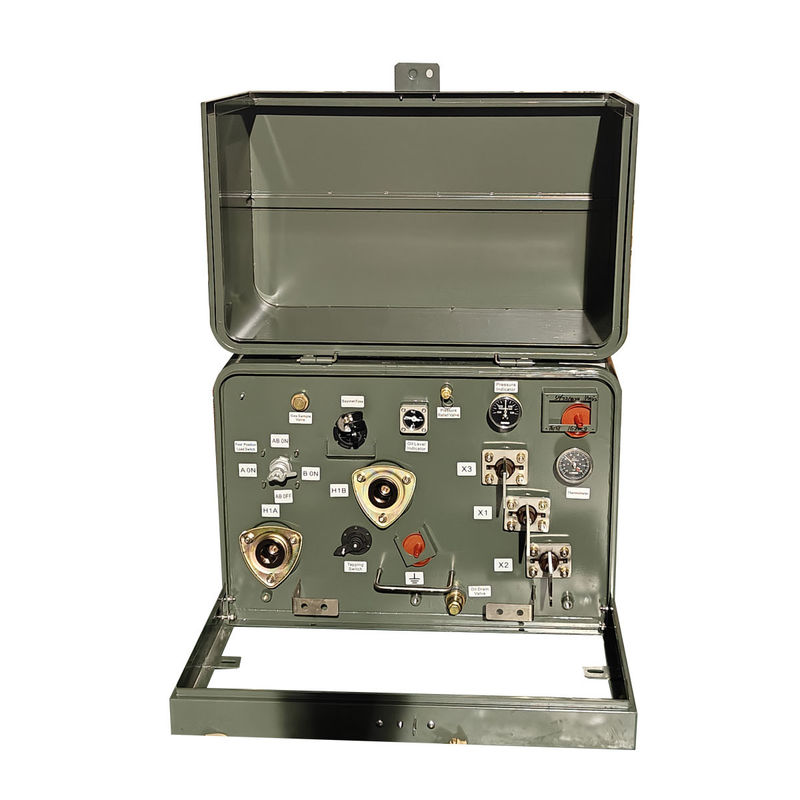

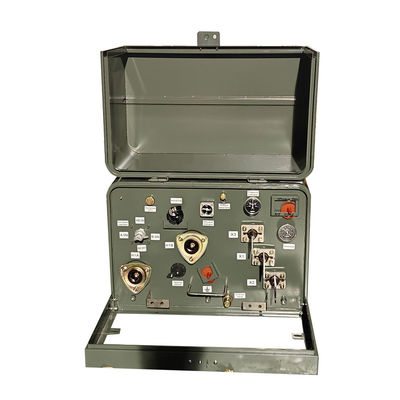

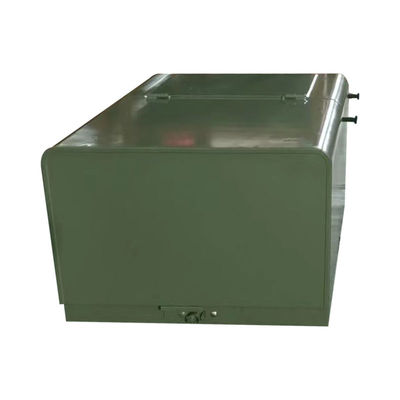

Transformador montado en una almohadilla de 50 kW 12470V/240V Transformador de distribución de fase única 0

Características estándar

Tanque coronado con provisiones para levantar Puerta con bisagra a prueba de golpes Puerta de cerradura con cerrojo de la cabeza de Penta
Sillón extraíble
Estacionamiento para el descanso de carga primario
conector
HV Pozos de buceo para conectores frontales muertos
Bujantes de baja tensión de tipo perno Dispositivo automático de alivio de presiónRelleno de aceite mineral
Disposiciones para la puesta a tierra del tanque1⁄2 NPT Plug de llenado y Plug de drenaje
El fusible de bayoneta coordinado con el aislamiento

Datos principales

Tipo de transformador	Pantallas montadas, compartimentadas
Tipo de alimentación del transformador	Alimentación del bucle
Fase	Fase única
Capacidad	75 KVA
Voltagem primaria	Las demás:
BIL primario	95 KV
Voltagem secundaria	Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.
Fasor secundario	Enlaces de doble enrollamiento de una sola fase
Frecuencia	60 Hz
Aumento de la temperatura	65°C
Calificación de aislamiento	Clasificación de aislamiento E - 120°C, 248°F
Clase de refrigeración	ONAN; autoenfriado
Impedancia	El 2%
Tipo de conexión primaria	Frente muerto
Clasificación del interruptor de ruptura de carga	200 amperes y 15 kV
Peso del líquido (aceite) *	595.24 libras
Materiales de enrollamiento	Cubiertas
Calificación de la temperatura ambiente	40 °C
Rango de temperatura de funcionamiento ambiente	-40°C a +40°C (-50°F a +104°F)
Nivel de sonido	51 dBA
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.	3300 pies (1000 metros) por encima del nivel del mar o por debajo
Materiales básicos	Acero orientado al grano
El montaje	Montura de la plataforma
Dimensiones*	51.4''-W x 45.67''-D x 41.53''-H
Peso en seco (sin aceite) *	617.28 libras
Las calificaciones	Cumple o excede las calificaciones de eficiencia del DOE 2016
Eficiencia	99.00%
Pérdida total de carga (en vatios) *	+/- 1092W

Dibujo

Transformador montado en una almohadilla de 50 kW 12470V/240V Transformador de distribución de fase única 1

Especificación

Transformador montado en almohadilla de una sola fase de 25-500kva
Capacidad nominal (kVA)	En alto.	Baja tensión (v)	Símbolo de conexión	Estándar	Impedancia de cortocircuito (%)	Eficiencia
	Ventilación (v)					(por ciento)
25	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0, II6	El número de datos que se requieren para la evaluación de la seguridad de los equipos	10,0 a 4,5%	98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

Accesorios

Fotos de la fábrica

Transformador montado en una almohadilla de 50 kW 12470V/240V Transformador de distribución de fase única 3

Transformador montado en una almohadilla de 50 kW 12470V/240V Transformador de distribución de fase única 4

Proceso de producción

Transformador montado en una almohadilla de 50 kW 12470V/240V Transformador de distribución de fase única 5

Transformador montado en una almohadilla de 50 kW 12470V/240V Transformador de distribución de fase única 6

Transformador montado en una almohadilla de 50 kW 12470V/240V Transformador de distribución de fase única 7

Transformador montado en una almohadilla de 50 kW 12470V/240V Transformador de distribución de fase única 8

Preguntas frecuentes

1P: ¿Puedo pedir una muestra?

R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.

2P: ¿Cuál es el tiempo de entrega?

R: Tiempo de producción en masa 15-25 días.

3P: ¿Cuánto dura la garantía?

R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.

4P: ¿Está disponible el OEM/ODM?

R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.

Servicios personalizados:

a. Color personalizado y función especial.

b. Caja personalizada.

c. Imprimir el logo del cliente.

d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.

5P: ¿Cómo controlar la calidad de los productos?

R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción y pruebas de calidad completas cuando los productos estén terminados.
