| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | WINLEY |
| Certificación: | CE,ISO |
| Número de modelo: | D-25/13. ¿Qué quiere decir?8 |
| Cantidad de orden mínima: | 1 unidad |
| Precio: | $1000-$10000 |
| Detalles de empaquetado: | Cuadro de madera contrachapada |
| Tiempo de entrega: | 30 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 unidades por mes |
| Tipo de transformador: | Transformador de distribución aérea de tipo convencional | Capacidad: | 25 KVA o personalizado |
|---|---|---|---|
| Fase: | Fase única | Aumento de la temperatura: | 65°C |
| Voltagem primaria: | Las demás: | Voltagem secundaria: | Las demás: |
| Frecuencia: | 60 HZ | Materiales de enrollamiento: | Cubiertas |
| Alta luz: | 13Transformadores de distribución llenos de aceite de 8 KV,Transformadores de distribución montados en postes llenos de aceite,Transformadores de distribución montados en postes de 25kva |
||

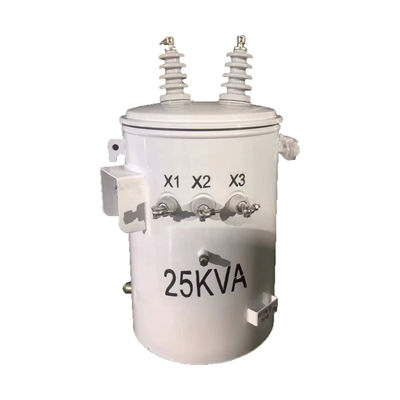

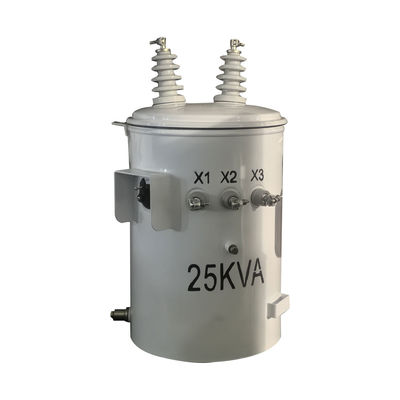

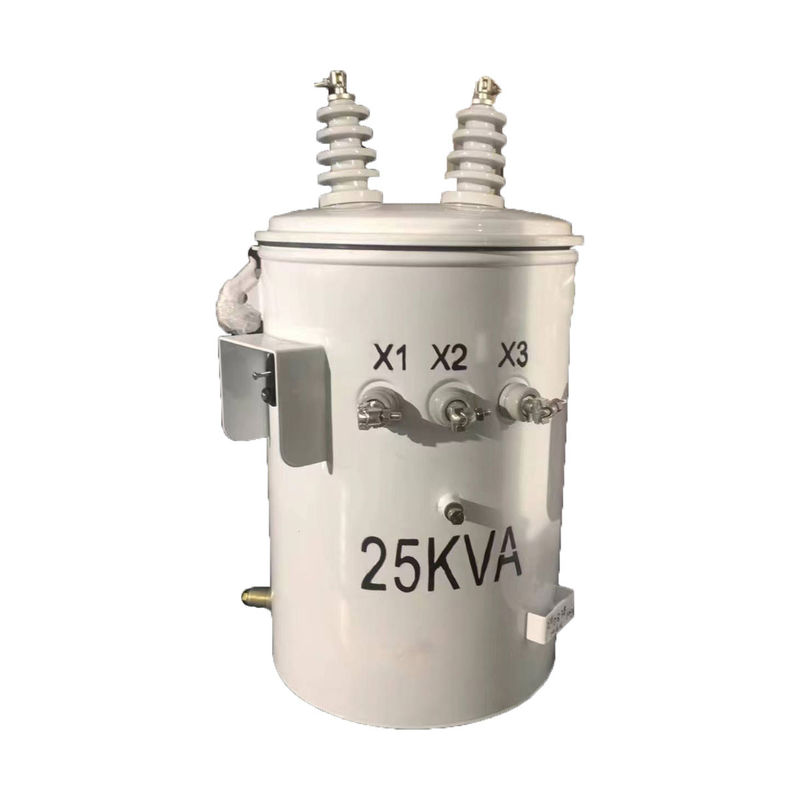

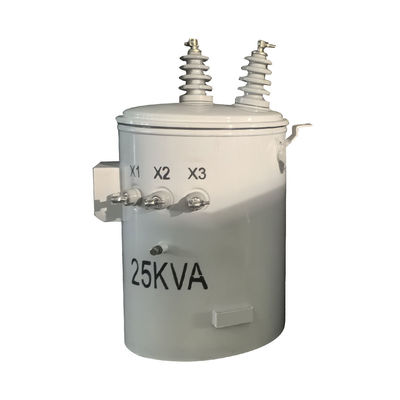

Transformadores de distribución montados en postes de 25kva monofásicos llenos de aceite 13,8KV 34,5KV a 240V
Los transformadores de distribución monofásicos, llenos de aceite y montados en postes de WINLEY están diseñados para el servicio de cargas de distribución aéreas residenciales.Iluminación industrial y aplicaciones de energía diversificadaEstos transformadores están diseñados para las condiciones de aplicación que se encuentran normalmente en los sistemas de distribución de energía eléctrica de las empresas de servicios públicos.2008 Certificado
Características estructurales
1Las tapas del tanque tienen bujes de porcelana de alto voltaje que vienen con terminales de anillo, que pueden acomodar cables de aluminio o cobre.
2La estructura circular de costura de la cubierta del tanque garantiza una distribución uniforme de las tensiones y un sellado fiable.
3Los tornillos de anillo en la pared del tanque sirven como buje y terminal de bajo voltaje y están recubiertos de estaño.
4Este artículo viene con una válvula de alivio de presión que es capaz de sellarse a sí misma.
5De acuerdo con las normas ANSI, los ganchos de suspensión del transformador en la parte superior e inferior cumplen.
6La terminal de tierra del tanque es una terminal de tierra de perno de anillo.
Datos principales
| Tipo de transformador | Transformador de distribución aérea de tipo convencional |
| Configuración del transformador | Polvo lleno de líquido montado |
| Fase | Fase única |
| Capacidad | 25 KVA |
| Voltagem primaria | Las demás: |
| Voltagem secundaria | Las emisiones de gases de efecto invernadero de los Estados miembros se calcularán en función de las emisiones de gases de efecto invernadero de los Estados miembros. |
| BIL secundario | 30 KV |
| Frecuencia | 60 Hz |
| Aumento de la temperatura | 65°C |
| Calificación de aislamiento | Clasificación de aislamiento E - 120°C, 248°F |
| Clase de refrigeración | ONAN; autoenfriado |
| Normas de eficiencia | Cumple con las normas del DOE 2016, cumple con las normas de la CSA cumple con las normas ANSI/IEEE |
| Materiales de enrollamiento | el cobre |
| Calificación de la temperatura ambiente | 40 °C |
| Rango de temperatura de funcionamiento ambiente | -40°C a +40°C (-50°F a +104°F) |
| Nivel de sonido | 48 dBA |
| Pérdida de carga total (en vatios) | +/- 481 W |
Dibujo
Especificaciones
| Transformador inmerso en aceite de una sola fase de 10kva-500kva | ||||||
| Capacidad nominal (kVA) | En alto. | Baja tensión (v) | Símbolo de conexión | Estándar | Impedancia de cortocircuito (%) | Eficiencia |
| Ventilación (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0, II6 | El número de datos que se requieren para la evaluación de la seguridad de los equipos | 10,8 a 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Accesorios
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratis. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
