| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | WINLEY |
| Certificación: | CE,ISO |
| Número de modelo: | D-100/35 |
| Cantidad de orden mínima: | 1 unidad |
| Precio: | $1000-$10000 |
| Detalles de empaquetado: | Cuadro de madera contrachapada |
| Tiempo de entrega: | 30 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 unidades por mes |
| Fase: | Fase única | Capacidad nominal: | 100kVA |
|---|---|---|---|
| Voltagem primaria: | 34500GrdY/19920V | Voltagem secundaria: | Las demás: |
| Frecuencia: | 60 HZ | Materiales de enrollamiento: | De cobre/de aluminio |
| Eficiencia: | 99,10% | ||
| Alta luz: | DOE 2016 Transformador de distribución montado en una plataforma,Transformador de distribución montado en una plataforma sumergida en aceite,Transformador de distribución montado en una plataforma monofásica |
||

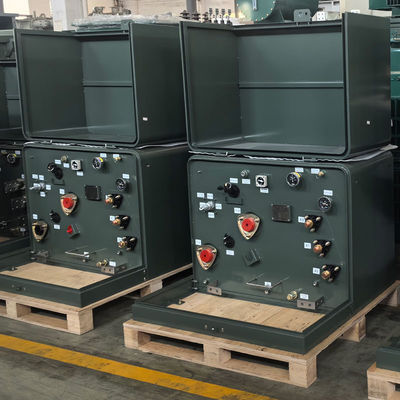

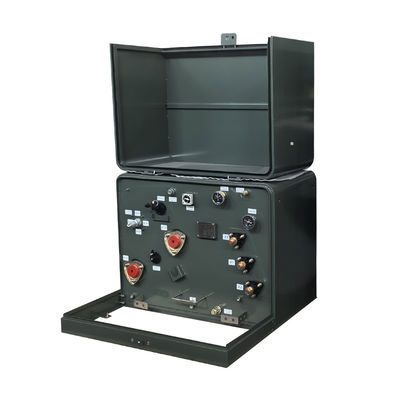

Transformador de distribución de 100Kva monofásico montado en una almohadilla sumergido en aceite cumple con DOE 2016 34.5KV a 220V
La potencia nominal del transformador monofásico montado en una almohadilla es de 15-250 kVA.como los electrodomésticos, etc., y su capacidad es relativamente menor que la de un transformador trifásico montado en una almohadilla.Cumple las siguientes normas: IEC60076, ANSI/IEEEC57.12.00, C57.12.20, C57.12.38, C57.12.90, CSA, etc.
estructura
Fotos de la fábrica
Datos principales
| Tipo de transformador | Se aplican las siguientes medidas: |
| Configuración del transformador | Pad lleno de líquido montado |
| Tipo de alimentación del transformador | Alimentación del bucle |
| Fase | Fase única |
| Capacidad | 100 KVA |
| Voltagem primaria | 34500GrdY/19920 |
| Clase de tensión primaria | Clase de 35 kV |
| BIL primario | 150 KV |
| Voltagem secundaria | Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero. |
| Clase de tensión secundaria | 1Clase de 2 kV |
| BIL secundario | 30 KV |
| Frecuencia | 60 Hz |
| Aumento de la temperatura | 65°C |
| Calificación de aislamiento | Clasificación de aislamiento E - 120°C, 248°F |
| Clase de refrigeración | ONAN; autoenfriado |
| Impedancia | 10,7-2,7% Típico |
| Acuerdo de terminación primario | Acuerdo ANSI de tipo I |
| Terminación primaria | En el caso de los vehículos de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor |
| Clasificación del interruptor de ruptura de carga | 200-Amp, 35 kV, 10kArms |
| Materiales de enrollamiento | Cubiertas |
| Calificación de la temperatura ambiente | 40 °C |
| Rango de temperatura de funcionamiento ambiente | -40°C a +40°C (-50°F a +104°F) |
| Nivel de sonido | 51 dBA |
| Clasificación de los recintos | NEMA 3R gabinete de cableado a prueba de intemperie, tanque sellado |
| Dimensiones* | 36.5''-W x 42.5''-D x 36''-H |
| Peso en seco (sin aceite) * | 749.56 libras |
| Peso total (Líquido lleno) * | 2,024.36 libras |
| Las calificaciones | Cumple o excede las calificaciones de eficiencia del DOE 2016 |
| Eficiencia | 99.10% |
| Sin pérdida de carga (en vatios) * | +/- 273 W |
| Pérdida de carga (en vatios) * | +/- 1,105 W |
Especificación
| Transformador montado en almohadilla de una sola fase de 25-500kva | ||||||
| Capacidad nominal (kVA) | En alto. | Baja tensión (v) | Símbolo de conexión | Estándar | Impedancia de cortocircuito (%) | Eficiencia |
| Ventilación (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0, II6 | El número de datos que se requieren para la evaluación de la seguridad de los equipos | 10,0 a 4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Dibujo
Accesorios
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratis. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
