Lugar de origen: | China. |
---|---|
Nombre de la marca: | WINLEY |
Certificación: | CE,ISO |
Número de modelo: | S-5000/35 |
Cantidad de orden mínima: | 1 unidad |
Precio: | $5000-$150000 |
Detalles de empaquetado: | Casilla de madera contrachapada |
Tiempo de entrega: | 30 días |
Condiciones de pago: | T/T |
Capacidad de la fuente: | 1000 unidades por mes |
Fase: | tres Fase | Capacidad: | 5000KVA |
---|---|---|---|
Voltagem primaria: | 34500GrdY/19920 | Voltagem secundaria: | Las demás: |
Frecuencia: | 60 HZ | Aumento de la temperatura: | 65°C |
Nivel de sonido: | 65 dBA | Materiales de enrollamiento: | Cubiertas |
Alta luz: | Transformador de distribución de 5000 kVA montado en el módulo,Transformador de distribución con montura de almohadilla sumergida en aceite,Transformador de distribución de montaje de plataforma de tres fases |

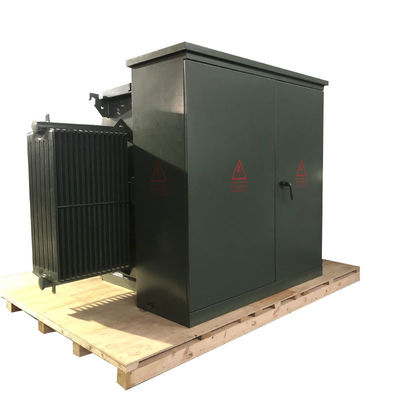

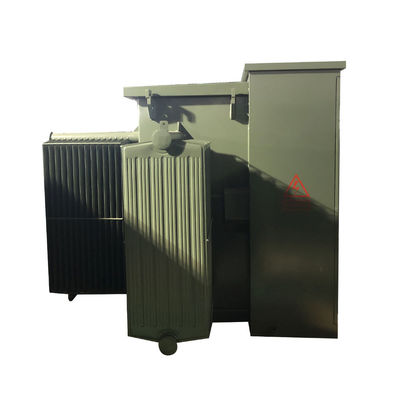

Transformador de distribución sumergido en aceite de tres fases de 5000 kVA montado en una almohadilla 35kv
WINLEY presenta una gama completa de transformadores de distribución de tres fases con almohadilla montada y llenos de líquido que cumplen con las normas ANSI®/IEEE® pertinentes.Las demás máquinas y aparatos para la fabricación de máquinas de la partida 8418Estos transformadores, con una potencia nominal de hasta 5.000 kVA, son ideales para aplicaciones que requieren alto voltaje y una capacidad sustancial, incluidas las subestaciones de energía y el consumo de energía industrial.

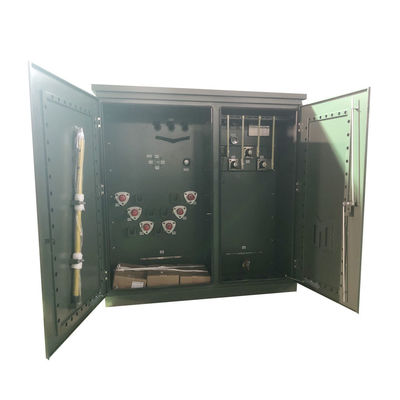

Estructura
1) La parte del transformador y la parte del gabinete de control de la variante estadounidense, de las cuales la parte del transformador es una estructura totalmente sellada,y el aceite aislante puede ser dos tipos de aceite de punto de encendido alto o aceite ordinario.
2) El gabinete de control está dividido en una sala de alta tensión y una de baja tensión.
3)La sala de alta tensión está equipada con: enchufe de cable de alta tensión, detector de rayos, manija de operación del interruptor de carga, manija del interruptor de toque de no excitación, fusible de enchufe, válvula de liberación de presión,el termómetro, medidor de presión, medidores de posición de aceite, tapones de llenado de aceite, válvulas de escape de aceite, etc., interruptores de carga, cambiadores de grifo de excitación apagada, fusibles de enchufe, etc.están todos sumergidos en aceite de transformador junto con el núcleo del transformadorEl cable de alta tensión y el transformador están conectados por conectores de cable de codo.
4)El lado de baja tensión puede ser instalado con interruptores de aire, transformadores de corriente, así como medidores de energía eléctrica, amperios y volímetros,y circuitos de salida y dispositivos de compensación de la capacidad se pueden configurar de acuerdo con las necesidades del usuario.
Desempeño
1.utilizando la estructura de sellado del tanque de cartón ondulado, el recinto, para evitar el contacto con el aire, el agua en contacto con el transformador, reduciendo el grado de envejecimiento del aceite,para extender la vida útil del transformadorA través de la deformación elástica de corrugado para ajustar el cambio de volumen de transformadores de aceite de calor, las billas de frío se contraen.
2. la estructura del producto para el tipo exterior, almohada libre de aceite, alto nivel antiincrustante; en el período de uso normal sin sustitución de aceite de transformador, verdaderamente libre de mantenimiento,garantizar el funcionamiento seguro y la fiabilidad de la red.
3. el transformador dispone de un dispositivo de seguridad de liberación de presión, cuando la presión de falla del transformador es demasiado alta,puede ser liberado de forma segura y confiable a través de la válvula de alivio de presión para evitar la expansión del accidente.
Datos principales
Configuración del transformador | Pad lleno de líquido montado |
Tipo de alimentación del transformador | Alimentación del bucle |
Operación | Función de descenso (no aprobada para el descenso) |
Fase | Tres fases |
Capacidad | 5 MVA (5000 KVA) |
Grupo de vectores | En el caso de los |
Voltagem primaria | 34500GrdY/19920 |
Clase de tensión primaria | Clase de 35 kV |
Fasor primario | Wye de tierra |
BIL primario | 200 KV |
Voltagem secundaria | Las demás: |
Clase de tensión secundaria | 1Clase de 2 kV |
Fasor secundario | El Delta |
BIL secundario | 30 KV |
Frecuencia | 60 Hz |
Aumento de la temperatura | 65°C |
Calificación de aislamiento | Clasificación de aislamiento E - 120°C, 248°F |
Clase de refrigeración | KNAN; autoenfriado |
Impedancia | 50,0% Típico |
Normas de eficiencia | Cumple con las normas del DOE 2016, cumple con las normas de la CSA cumple con las normas ANSI/IEEE |
Calificación del factor K (mitigante armónico) | K-1 (Estándar) |
Calificación de la unidad de pulso | No incluido |
Fluido aislante | Fluido aislante de aceite vegetal natural biodegradable Ester - Fluido que no es PCB |
Materiales de enrollamiento | Cubiertas |
Calificación de la temperatura ambiente | 40 °C |
Rango de temperatura de funcionamiento ambiente | -40°C a +40°C (-50°F a +104°F) |
Nivel de sonido | 65 dBA |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | 3300 pies (1000 metros) sobre el nivel del mar |
Clasificación de los recintos | NEMA 3R gabinete de cableado a prueba de intemperie, tanque sellado |
Dimensiones* | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
Peso en seco (sin aceite) * | 8,040 libras |
Peso total (Líquido lleno) * | 14, 330 libras |
Las calificaciones | Cumple o excede las calificaciones de eficiencia del DOE 2016 |
Características | Encuentro de entrada de perno con pentacabezas |
Eficiencia en % | 98.50 por ciento |
Dibujos técnicos
Especificación
Transformador montado en una plataforma de tres fases | ||||
Potencia nominal (KVA) | Válvulas de alta tensión (KV) | Bajo voltaje (V) | Pérdida (W) | |
Pérdida de no carga (W) | Pérdida de carga (W) | |||
de una potencia de 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ o otros |
Los demás 480Y/ Las demás: 600Y/ Las demás: |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
El valor de las emisiones de CO2 | 280 | 2200 | ||
225 KVA | 400 | 3050 | ||
Las demás: | 480 | 3650 | ||
500 KVA | 680 | 5100 | ||
El valor de las emisiones de CO2 | 980 | 7500 | ||
El valor de las emisiones de CO2 | 1150 | 10300 | ||
El valor de las emisiones | 1640 | 14500 | ||
El valor de las emisiones de CO2 | 2160 | 20645 | ||
2500 KVA | 2680 | 23786 | ||
3 000 KVA | 3300 | 25300 | ||
Las demás: | 4125 | 27875 | ||
5 000 KVA | 5200 | 30000 |
Accesorios opcionales
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratis. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
