| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | WINLEY |
| Certificación: | CE,ISO |
| Número de modelo: | D-250/5 |
| Cantidad de orden mínima: | 1 unidad |
| Precio: | $1000-$10000 |
| Detalles de empaquetado: | Casilla de madera contrachapada |
| Tiempo de entrega: | 30 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 unidades por mes |
| Fase: | Fase única | Capacidad nominal: | 250 KVA |
|---|---|---|---|
| Clase de enfriamiento: | EN UNA; autoenfriado | Frecuencia: | Se aplicarán los siguientes requisitos: |
| Voltagem primaria: | 4160GrdY/2400 | Voltagem secundaria: | Las demás: |
| Materiales de enrollamiento: | Cubiertas | Eficiencia: | 99,20% |
| Alta luz: | Transformador montado en una plataforma monofásica,Transformador montado en una plataforma de distribución eléctrica de 4160 V,Transformador montado en una almohadilla de 250 kW |
||

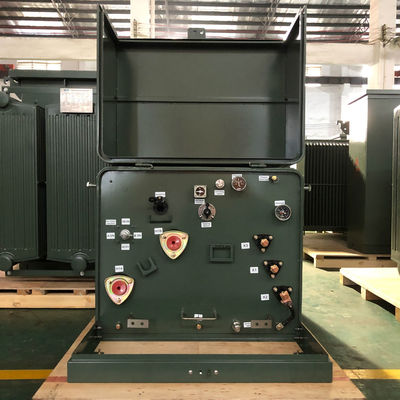

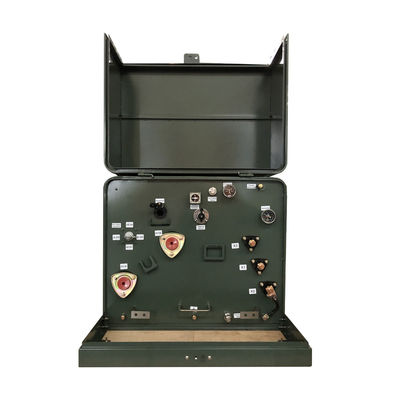

250Kva Pad monofásico montado en transformador aceite inmerso Distribución de energía eléctrica 4160V
estructura
Resumen de las actividades
1)Los transformadores monopaseados se colocan dentro de un armario con puertas y cerraduras, generalmente situados al aire libre.Estos transformadores están manipulados con potencias entre 15 y 250 kVA.
2)Todos estos transformadores de distribución están aislados por aceite, refrigerados con secreción, están disponibles en bucle o en alimentación radial y tienen un frente muerto.
3)Estos transformadores se presentan en dos configuraciones básicas, de alimentación por radio y por bucle, que se seleccionan en función del tipo de circuito en el que se instalarán.
Datos principales
| Tipo de transformador | Con una altura de más de 1 mm |
| Configuración del transformador | Pad lleno de líquido montado |
| Tipo de alimentación del transformador | Alimentación del bucle |
| Fase | Fase única |
| Capacidad | 250 |
| Voltagem primaria | 4160GrdY/2400 |
| Fasor primario | Wye de tierra |
| BIL primario | 60 KV |
| Voltagem secundaria | El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono. |
| Fasor secundario | Enlaces de doble enrollamiento de una sola fase |
| BIL secundario | 30 KV |
| Frecuencia | 60 Hz |
| Aumento de la temperatura | 65°C |
| Clase de refrigeración | ONAN; autoenfriado |
| Eficiencia | Cumplir con el estándar DOE 2016 |
| Materiales de enrollamiento | Cubiertas |
| Calificación de la temperatura ambiente | 40 °C |
| Nivel de sonido | 55 dBA |
| El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | 3300 pies (1000 metros) sobre el nivel del mar |
| Material del tanque | Acero inoxidable 304 |
| Las calificaciones | Cumple o excede las calificaciones de eficiencia del DOE 2016 |
| Eficiencia | 99.20% |
| Pérdida total de carga (en vatios) * | +/- 3445 W |
Fotos de la fábrica
Especificación
| Transformador montado en almohadilla de una sola fase de 25-500kva | ||||||
| Capacidad nominal (kVA) | En alto. | Baja tensión (v) | Símbolo de conexión | Estándar | Impedancia de cortocircuito (%) | Eficiencia |
| Ventilación (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0, II6 | El número de datos que se requieren para la evaluación de la seguridad de los equipos | 10,0 a 4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Dibujo
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratis. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
