| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | WINLEY |
| Certificación: | CE,ISO |
| Número de modelo: | S-150/12.47 |
| Cantidad de orden mínima: | 1 unidad |
| Precio: | $5000-$150000 |
| Detalles de empaquetado: | Casilla de madera contrachapada |
| Tiempo de entrega: | 30 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 unidades por mes |
| Fase: | tres Fase | Capacidad: | 150 KVA |
|---|---|---|---|
| Voltagem primaria: | 12470GrdY/7200 | Voltagem secundaria: | 480Y/277 |
| Clase de enfriamiento: | KNAN; autoenfriado | Materiales de enrollamiento: | Cubiertas |
| Impedancia (típica): | 5.75% | Eficiencia: | 99,00% |
| Alta luz: | Transformador montado en una almohadilla de 150 Kva,Transformador montado en una almohadilla de 480 V,Transformador montado en una plataforma de 3 fases |
||

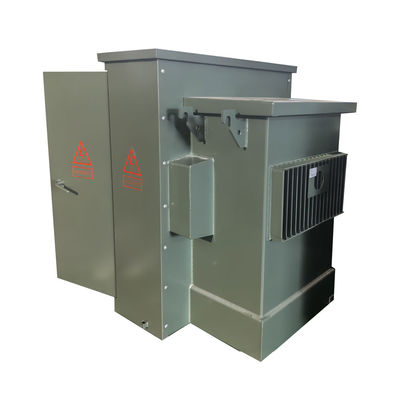

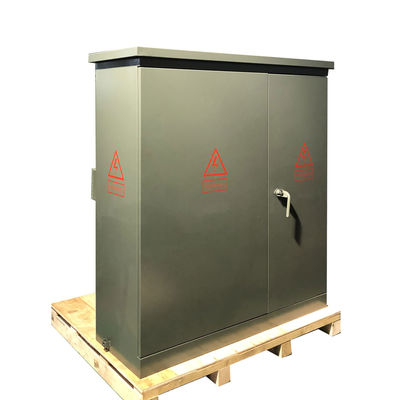

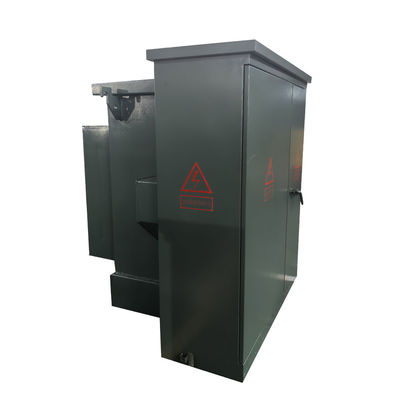

150 KVA 3 fase de la almohadilla montada en el transformador de aceite sumergido en el paso hacia abajo 12,47 KV a 480V
Descripción
Podemos hacer esta subestación según los requisitos de los usuarios y clientes bajo su dibujo/diagrama de línea única (SLD) y necesidad. Diseñamos y producimos esta subestación bajo la norma internacional de IEC1330,H.V..norma IEC 62271-200.

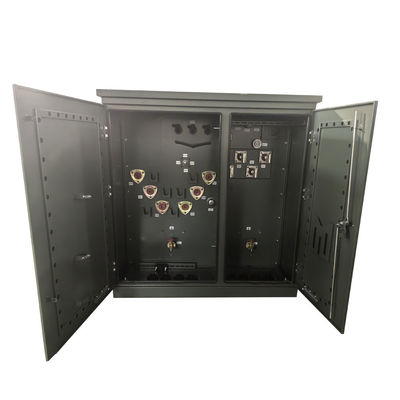

Compartimiento HV & LV está con la función completada.
1) Compartimiento H.V. tiene varios de los métodos de suministro de energía al probar el suministro de energía en 1 vez, también se puede instalar con los aparatos de prueba H.V. para alcanzar la demanda de prueba H.V.
2) El compartimento del transformador puede ser elegido S11, S13 u otro transformador con bajo consumo de aceite y transformador de tipo seco.El compartimento del transformador tiene sistemas de refrigeración por viento y sistemas de iluminación de arranque automático.
3.) Compartimiento de bajo voltaje se puede hacer de acuerdo con las necesidades de los usuarios, adopta estructura fija o ensamblada para ser sistema de suministro de energía eléctrica, tiene muchas funciones como distribución de luz,distribución de energía, energía reactiva, pruebas de potencia eléctrica, etc. para mejorar la calidad de la distribución de energía y satisfacer al usuario.
Este cuerpo de subestación tiene principalmente material metálico, material de acero inoxidable, material no metálico...que puede ser elegido por el usuario y los clientes
Esta subestación es una unidad de distribución y suministro de energía muy importante en la red de cableado eléctrico. Es una especie de conjunto completo de suministro de energía con control, protección y conversión de H.V.Distribución.. se utiliza en 3 fases AC 50Hz y corriente nominal de transformador max 1600KVA. Es ampliamente utilizado en empresas industriales y mineras, barrios residenciales, hospitales, centros comerciales,edificios altos y otros sistemas de distribución.
Datos principales
| Tipo de transformador | Con una altura de más de 1 mm |
| Fase | Tres fases |
| Capacidad | 150 KVA |
| Grupo de vectores | En el caso de las empresas |
| Voltagem primaria | 12407GrdY/7200 |
| Clase de tensión primaria | Clase de 15 kV |
| Voltagem secundaria | 480Y/277 |
| BIL secundario | 30 KV |
| Frecuencia | 60 Hz |
| Aumento de la temperatura | 65°C |
| Clase de refrigeración | ONAN; autoenfriado |
| Impedancia (típica) | 1.2-6.0% Típico |
| Materiales de enrollamiento | Cubiertas |
| Calificación de la temperatura ambiente | 40 °C |
| Nivel de sonido | 55 dBA |
| Clasificación de elevación | 3300 pies (1000 metros) sobre el nivel del mar |
| Materiales básicos | Acero orientado al grano |
| Material del tanque | Acero revestido |
| Material de los gabinetes | Acero revestido |
| Material de la plataforma de base | Acero revestido |
| Clasificación de los recintos | NEMA 3R A prueba de las inclemencias meteorológicas |
| Las dimensiones | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Peso | 2,700 libras |
| Las calificaciones | Cumple o excede las calificaciones de eficiencia del DOE 2016 |
Especificación
| Transformador montado en una plataforma de tres fases | ||||
| Potencia nominal (KVA) | Válvulas de alta tensión (KV) | Bajo voltaje (V) | Pérdida (W) | |
| Pérdida de no carga (W) | Pérdida de carga (W) | |||
| de una potencia de 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ o otros |
Los demás 480Y/ Las demás: 600Y/ Las demás: |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| El valor de las emisiones de CO2 | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| Las demás: | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| El valor de las emisiones de CO2 | 980 | 7500 | ||
| El valor de las emisiones de CO2 | 1150 | 10300 | ||
| El valor de las emisiones | 1640 | 14500 | ||
| El valor de las emisiones de CO2 | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3 000 KVA | 3300 | 25300 | ||
| Las demás: | 4125 | 27875 | ||
| 5 000 KVA | 5200 | 30000 | ||
Dibujos del producto
Condiciones ambientales para el uso normal
Alturas: no más de 1000 metros.
Temperatura ambiente: no superior a +40°C, no inferior a -25°C, diferencia de temperatura media diaria no superior a 35°C, diferencia de temperatura media anual no superior a 20°C;
la velocidad del viento no exceda de 35 m/s;
No hay riesgo de explosión en el sitio de instalación, no hay corrosión química y vibraciones severas;
Método de refrigeración: refrigeración por aire natural (AN).
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratis. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
