Transformadores de distribución montados en una almohadilla de alimentación radial Descenso de 34500V a 240v 100kVA

Nombre De La Marca:	WINLEY
Número De Modelo:	D-100/35
Cuota De Producción:	1 unidad
Precio:	$1000-$10000
Detalles Del Embalaje:	Cuadro de madera contrachapada
Condiciones De Pago:	T/T

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

CE,ISO

Capacidad nominal:

100kVA

Voltagem primaria:

34500GrdY/19920

Tensión secundaria:

Se aplicará el procedimiento siguiente:

Fase:

Fase única

Método de enfriamiento:

ONAN/KNAN

Eficiencia:

99,00%

Frecuencia:

60 Hz

Aumento de la temperatura:

Capacidad de la fuente:

1000 unidades por mes

Resaltar:

Transformadores de distribución montados en almohadillas de 34500 V a 240 V

Transformadores de distribución de 100 kVA montados en una plataforma

Transformadores de distribución montados en una plataforma de alimentación radial

Descripción del producto

Transformadores de distribución montados en una almohadilla de alimentación radial Descenso de 34500V a 240v 100kVA

Los transformadores monofásicos montados en almohadillas ANSI vienen equipados con un gabinete de caparazón para facilitar la apertura y el acceso sin inhibiciones a las conexiones.La versatilidad del diseño permite varias configuraciones de protección y conmutación.

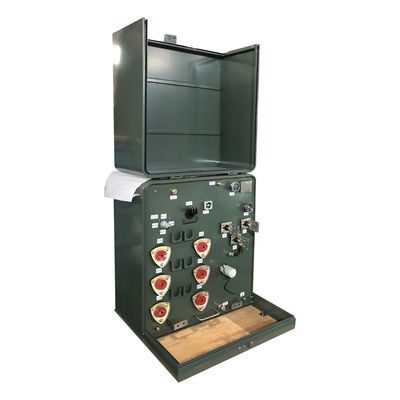

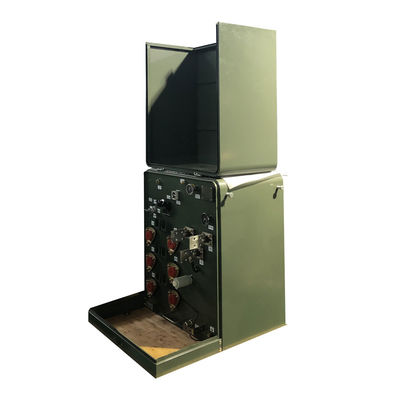

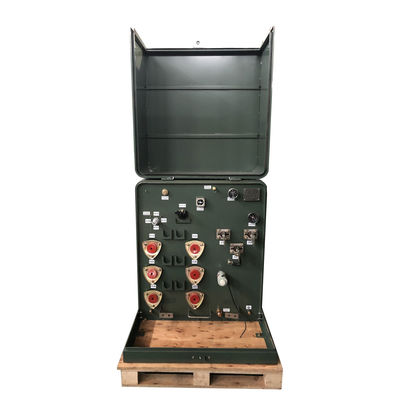

Fotografías del producto de la fábrica

estructura del producto

Transformadores de distribución montados en una almohadilla de alimentación radial Descenso de 34500V a 240v 100kVA 1

Datos principales

Tipo de transformador	Se aplican las siguientes medidas:
Tipo de alimentación del transformador	Alimentación del bucle
Fase	Fase única
Capacidad	100 KVA
Grupo de vectores	II6
Voltagem primaria	34500GrdY/19920
Voltagem secundaria	240/120
Frecuencia	60 Hz
Aumento de la temperatura	65°C
Calificación de aislamiento	Clasificación de aislamiento E - 120°C, 248°F
Clase de refrigeración	ONAN; autoenfriado
Acuerdo de terminación primario	Acuerdo ANSI de tipo I
Clasificación del interruptor de ruptura de carga	200-Amp, 35 kV, 10kArms
Normas de eficiencia	Cumple con los estándares del DOE 2016, cumple con los estándares de la CSA cumple con los estándares ANSI/IEEE
Calificación del factor K (mitigante armónico)	K-1 (Estándar)
Materiales de enrollamiento	Cubiertas
Calificación de la temperatura ambiente	40 °C
Rango de temperatura de funcionamiento ambiente	-40°C a +40°C (-50°F a +104°F)
Nivel de sonido	51 dBA
Dimensiones de la vía de cableado de la base del compartimento*	Se trata de una medida de la cantidad de agua que debe ser consumida.
Profundidad del gabinete del compartimento	19D
Dimensiones*	36.5''-W x 42.5''-D x 36''-H
Peso en seco (sin aceite) *	749.56 libras
Peso total (Líquido lleno) *	2,024.36 libras
Eficiencia	99.00%
Pérdida total de carga (en vatios) *	+/- 1,378 W

Tecnología del producto

Transformador montado en una sola fase Especificación
Calificación	Válvulas de alta tensión (kV)	No hay pérdida de carga	Pérdida de carga	Alturas	Profundidad	Ancho	Peso del aceite ((kg)	Peso total (en kg)
(kVA)	Válvulas de alta tensión (kV)	No hay pérdida de carga	Pérdida de carga	(mm)	(mm)	(mm)	Peso del aceite ((kg)	Peso total (en kg)
15 kVA	34.5/19.92 13.8/8 13.2/7. ¿Qué quieres decir?6 12.47 y 7.2 o otros	50	195	840	740	610	45	294
25 kVA		80	290	840	740	610	68	362
37.5 kVA		106	360	840	760	610	75	476
50 kVA		135	500	840	810	610	93	553
75 kVA		190	650	840	860	610	132	672
Las demás:		280	1010	910	1200	965	230	714
de una potencia de corriente		435	1530	1000	1200	965	265	913
Las demás:		550	2230	1250	1300	1430	325	1106

Diseño del producto

Transformadores de distribución montados en una almohadilla de alimentación radial Descenso de 34500V a 240v 100kVA 2

Accesorios

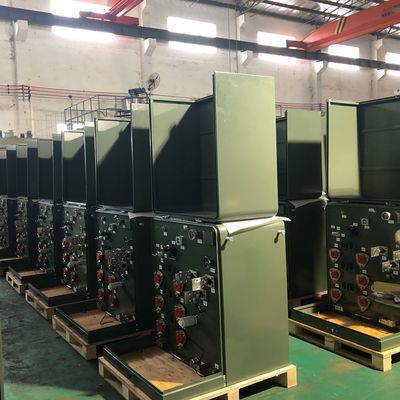

Proceso de producción

Transformadores de distribución montados en una almohadilla de alimentación radial Descenso de 34500V a 240v 100kVA 4

Transformadores de distribución montados en una almohadilla de alimentación radial Descenso de 34500V a 240v 100kVA 5

Transformadores de distribución montados en una almohadilla de alimentación radial Descenso de 34500V a 240v 100kVA 6

Transformadores de distribución montados en una almohadilla de alimentación radial Descenso de 34500V a 240v 100kVA 7

Preguntas frecuentes

1P: ¿Puedo pedir una muestra?

R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.

2P: ¿Cuál es el tiempo de entrega?

R: Tiempo de producción en masa 15-25 días.

3P: ¿Cuánto dura la garantía?

R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.

4P: ¿Está disponible el OEM/ODM?

R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.

Servicios personalizados:

a. Color personalizado y función especial.

b. Caja personalizada.

c. Imprimir el logo del cliente.

d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.

5P: ¿Cómo controlar la calidad de los productos?

R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción y pruebas de calidad completas cuando los productos estén terminados.
