| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | WINLEY |
| Certificación: | CE,ISO |
| Número de modelo: | D-250/5 |
| Cantidad de orden mínima: | 1 unidad |
| Precio: | $1000-$10000 |
| Detalles de empaquetado: | Cuadro de madera contrachapada |
| Tiempo de entrega: | 30 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 unidades por mes |
| Fase: | Fase única | Capacidad nominal: | 250KVA o modificado para requisitos particulares |
|---|---|---|---|
| Voltagem primaria: | 4160GrdY/2400 | Voltagem secundaria: | Las demás: |
| Aumento de la temperatura: | 65°C | Frecuencia: | 60 Hz |
| Materiales de enrollamiento: | Cubiertas | Eficiencia: | 99,20% |
| Alta luz: | Transformador montado en una plataforma monofásica,Transformador montado en una almohadilla de 75 kW,Transformador montado en una almohadilla de 250 kW |
||

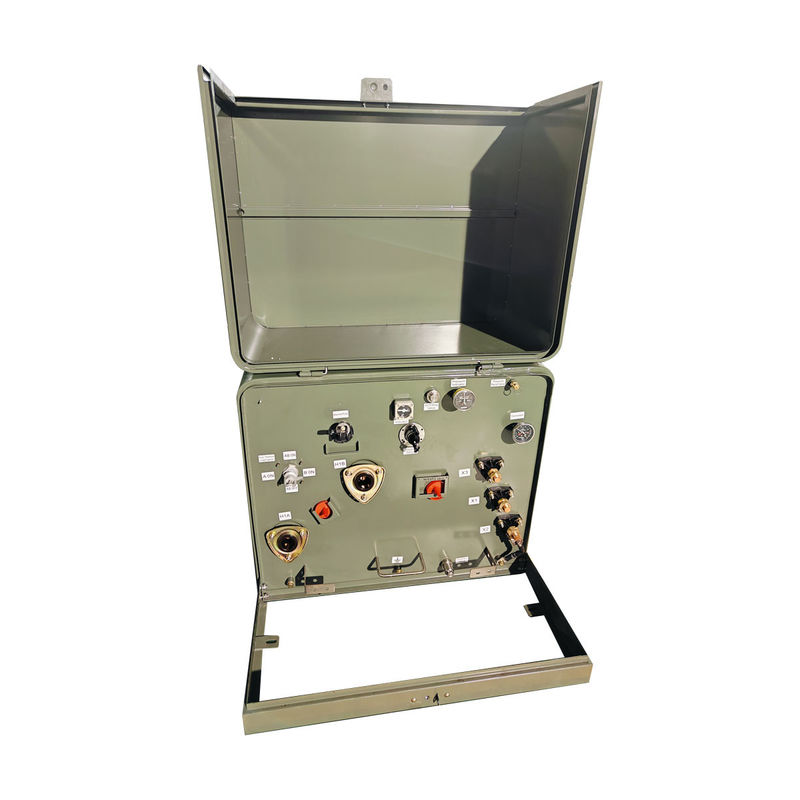

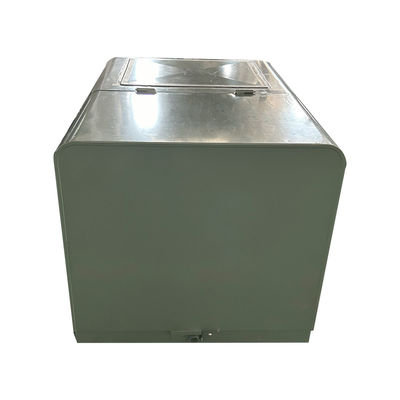

304 Tanque de acero inoxidable de fase única montado en una almohadilla de transformador con aceite sumergido 50kva 75kva 100kva 250kva
Detalle del producto
Datos principales
| Tipo de transformador | Con una altura de más de 1 mm |
| Configuración del transformador | Pad lleno de líquido montado |
| Tipo de alimentación del transformador | Alimentación del bucle |
| Fase | Fase única |
| Capacidad | 250 |
| Voltagem primaria | 4160GrdY/2400 |
| Voltagem secundaria | El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono. |
| Fasor secundario | Enlaces de doble enrollamiento de una sola fase |
| Frecuencia | 60 Hz |
| Aumento de la temperatura | 65°C |
| Clase de refrigeración | ONAN; autoenfriado |
| Eficiencia | Cumplir con el estándar DOE 2016 |
| Materiales de enrollamiento | Cubiertas |
| Calificación de la temperatura ambiente | 40 °C |
| Nivel de sonido | 55 dBA |
| El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | 3300 pies (1000 metros) sobre el nivel del mar |
| Material del tanque | Acero inoxidable 304 |
| Material de los gabinetes | Acero inoxidable 304 |
| Material de la plataforma de base | Acero inoxidable 304 |
| Dimensiones* | 36 x 54 x 39 |
| Peso* | 2, 250 libras |
| Las calificaciones | Se ajusta a la norma ANSI/IEEE #C57.12.00 |
| Eficiencia | 99.20% |
Dibujo
Características
1) el revestimiento del tanque del transformador montado en una sola almohadilla de fase excede el C57,12.8 y C57,12.29Compatibilidad con el IEEE C57.12.28 estándares de integridad de las carcasas.
2) Dos pozos de bujes universales de alto voltaje sujetos externamente para el funcionamiento de alimentación en bucle o un pozos de bujes sujetos externamente para el funcionamiento de alimentación radial.
3) Tres bujes de baja tensión sujetados externamente con pernos de cobre roscados, incluido un terminal neutro totalmente aislado con correa de tierra extraíble.
4)Montajes de bujes en relieve; fondo del compartimiento de aceite.
5) Dispositivos de elevación de acero inoxidable con rosca y montado a chorro.
6)Dispositivo automático de alivio de la presión.
7) Aceite mineral de calidad eléctrica con inhibidor de la oxidación.
8)Capó extraíble con pernos y barriles de bisagras de acero inoxidable resistentes a la corrosión Revestimiento de acero suave y umbral desmontable fijado con hardware de acero inoxidable.
9) Superficies cubiertas en el capó y el compartimento de aceite para evitar la retención de agua.
10) Enchufe de llenado/nivel de aceite; enchufe de drenaje de aceite; disposiciones de puesta a tierra del tanque.
11)Conjunto de bloqueo resistente a la corrosión con perno de seguridad de pentacabezas, tuerca flotante y candado.
Especificación
| Transformador montado en almohadilla de una sola fase de 25-500kva | ||||||
| Capacidad nominal (kVA) | En alto. | Baja tensión (v) | Símbolo de conexión | Estándar | Impedancia de cortocircuito (%) | Eficiencia |
| Ventilación (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0, II6 | El número de datos que se requieren para la evaluación de la seguridad de los equipos | 10,0 a 4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Accesorios
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratis. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
