| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | WINLEY |
| Certificación: | CE,ISO |
| Número de modelo: | S-112/13.8 |
| Cantidad de orden mínima: | 1 unidad |
| Precio: | $1000-$10000 |
| Detalles de empaquetado: | Cuadro de madera contrachapada |
| Tiempo de entrega: | 30 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 unidades por mes |
| Tipo de transformador: | con una longitud superior o igual a 15 mm | Fase: | tres Fase |
|---|---|---|---|
| Método de enfriamiento: | EN UNA; autoenfriado | Aumento de la temperatura: | 65°C |
| Voltagem primaria: | 13800GrdY/7968 | Voltagem secundaria: | Se trata de un sistema de control de las emisiones de gases de escape. |
| Frecuencia: | 50/60 Hz | Materiales de enrollamiento: | Cubiertas |
| Alta luz: | Transformador de distribución aérea de tres fases,13Transformador de distribución aérea de.8KV,Transformador de distribución aérea sumergido en aceite |
||

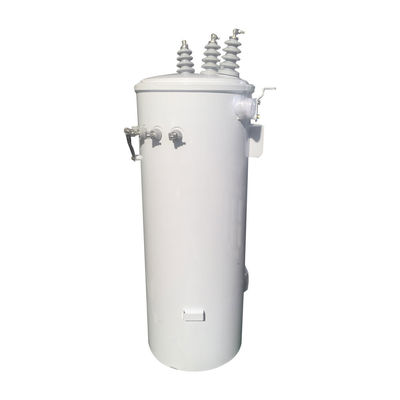

112.5Kva Transformador de distribución aérea de tres fases montado en poste de aceite sumergido 13.8KV 15KVA 25KVA 50KVA 75KVA 20KV 13200V 7620V a 240V
El tanque redondo montado en tres polos de tres fases de WINLEY está diseñado para el servicio en áreas donde se necesita energía de tres fases, pero el espacio es limitado.Proporciona un servicio de aspecto más limpio con un menor coste de instalación que un banco de tres transformadores monofásicosEl núcleo/bobina triplex es la opción para servir cargas del motor eléctrico, especialmente con arranques frecuentes del motor.
Características estándar
Cumple o excede los estándares actuales de IEEE y NEMA.
Diseño de núcleo/bobina triplex.
Proceso húmedo de bujes de alto voltaje.
Los bujes de baja tensión de polímero moldeado.
Terminos de bronce recubiertos de estaño adecuados para conexión de cobre o aluminio.
Dos provisiones de aterrizaje del tanque.
Disposiciones para el montaje del arrestor de rayos.
1/2 pulgada de tapones de drenaje.
Dispositivo automático de alivio de presión.
El aceite mineral.
Tanque de acero suave y cubierta atornillada.
Placa con el nombre grabado con láser.
Datos principales
| Tipo de transformador | Transformador de distribución aérea de tipo convencional |
| Configuración del transformador | Polvo lleno de líquido montado |
| Tipo de polaridad del transformador | Subtractivo |
| Fase | Tres fases |
| Capacidad | 112.5 KVA |
| Voltagem primaria | 13800GrdY/7968 |
| Voltagem secundaria | Se trata de un sistema de control de las emisiones de gases de escape. |
| Clase de tensión secundaria | 1Clase de 2 kV |
| Frecuencia | 60 Hz |
| Aumento de la temperatura | 65°C |
| Calificación de aislamiento | Clasificación de aislamiento E - 120°C, 248°F |
| Clase de refrigeración | ONAN; autoenfriado |
| El cambio de toque | Cambiador de punción de 5 posiciones con manija de operación externa |
| Toque el cambio de posición del interruptor | Medio del cuerpo del tanque, izquierda de las disposiciones de montaje |
| Impedancia | 20,70 a 5% |
| Tipo de conexión primaria | En vivo, con el busto. |
| Terminación primaria | Revestimiento de alta tensión de porcelana |
| Normas de eficiencia | Cumple con las normas DOE 2016, cumple con las normas ANSI/IEEE |
| Calificación del factor K (mitigante armónico) | K-1 (Estándar) |
| Materiales de enrollamiento | Cubiertas |
| Calificación de la temperatura ambiente | 40 °C |
| Nivel de sonido | 55 dBA |
| Materiales básicos | Acero orientado al grano |
| Material del tanque | Acero revestido |
| Dimensiones* | 30.71''-W x 31.89''-D x 47.24''-H |
| Peso total (Líquido lleno) * | 968 libras |
| Las calificaciones | Cumple o excede las calificaciones de eficiencia del DOE 2016 |
| Eficiencia | 99.10% |
| Sin pérdida de carga (en vatios) | +/- 227 W |
| Pérdida de carga total (en vatios) | +/- 815 W |
Especificaciones
| KVA | tensiones del rango primario | tensiones secundarias |
| 30 | 4160 Grdy/2400 En el 24940 Grdy/14400 |
208y/120 |
| 45 | 480y/277 | |
| 75 | 240 | |
| 112.5 | 480 | |
| 150 | 240△120 en medio del grifo |
Accesorios
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratis. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
