| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | WINLEY |
| Certificación: | CE,ISO |
| Número de modelo: | D-75/15 |
| Cantidad de orden mínima: | 1 unidad |
| Precio: | $1000-$10000 |
| Detalles de empaquetado: | Cuadro de madera contrachapada |
| Tiempo de entrega: | 30 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 unidades por mes |
| Capacidad nominal: | 75kVA | Voltagem primaria: | 12000V |
|---|---|---|---|
| Voltagem secundaria: | Los demás | Fase: | Fase única |
| Método de enfriamiento: | EN UNA; autoenfriado | Eficiencia: | 99,00% |
| Materiales de enrollamiento: | Cubiertas | Aumento de la temperatura: | 65°C |
| Alta luz: | Transformador montado en una plataforma monofásica,Transformador montado en una almohadilla de 120 V,Transformador montado en una plataforma de doble cuerda |
||
Resumen de las actividades

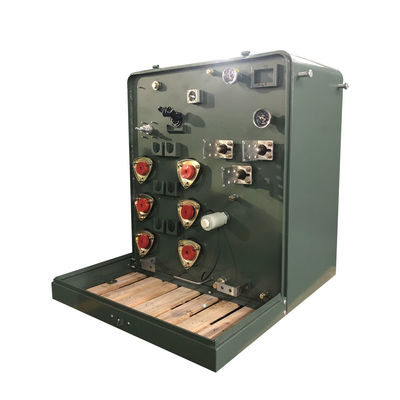

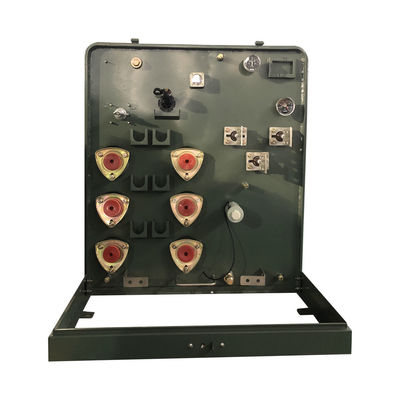

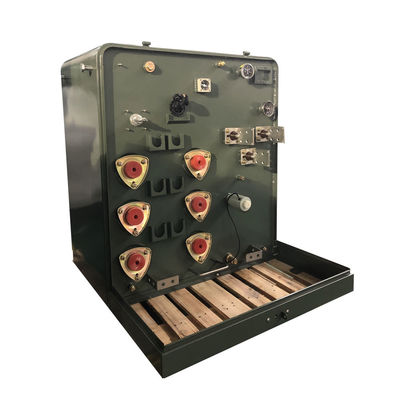

El transformador monofásico es un transformador de distribución sumergido en aceite.ruido bajo, baja pérdida, seguridad y fiabilidad.Se utiliza ampliamente en barrios residenciales, centros comerciales, hospitales, parques, escuelas, etc. Los transformadores montados en una sola fase se autoenfrian,disponible en bucle o en alimentación radial, y están en el frente muerto,cumplen o exceden las normas ANSI/CSA/IEEE.
Detalle del producto
Datos principales
| Tipo de transformador | Pantallas montadas, compartimentadas |
| Tipo de alimentación del transformador | Alimentación del bucle |
| Fase | Fase única |
| Capacidad | 75 KVA |
| Voltagem primaria | Las demás: |
| BIL primario | 95 KV |
| Voltagem secundaria | Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero. |
| Fasor secundario | Enlaces de doble enrollamiento de una sola fase |
| Frecuencia | 60 Hz |
| Aumento de la temperatura | 65°C |
| Calificación de aislamiento | Clasificación de aislamiento E - 120°C, 248°F |
| Clase de refrigeración | ONAN; autoenfriado |
| Impedancia | El 2% |
| Tipo de conexión primaria | Frente muerto |
| Clasificación del interruptor de ruptura de carga | 200 amperes y 15 kV |
| Peso del líquido (aceite) * | 595.24 libras |
| Materiales de enrollamiento | Cubiertas |
| Calificación de la temperatura ambiente | 40 °C |
| Rango de temperatura de funcionamiento ambiente | -40°C a +40°C (-50°F a +104°F) |
| Nivel de sonido | 51 dBA |
| El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | 3300 pies (1000 metros) por encima del nivel del mar o por debajo |
| Materiales básicos | Acero orientado al grano |
| El montaje | Montura de la plataforma |
| Dimensiones* | 51.4''-W x 45.67''-D x 41.53''-H |
| Peso en seco (sin aceite) * | 617.28 libras |
| Las calificaciones | Cumple o excede las calificaciones de eficiencia del DOE 2016 |
| Eficiencia | 99.00% |
| Pérdida total de carga (en vatios) * | +/- 1092W |
Tecnología del producto
| Transformador montado en una sola fase Especificación | ||||||||
| Calificación | Válvulas de alta tensión (kV) | No hay pérdida de carga | Pérdida de carga | Alturas | Profundidad | Ancho | Peso del aceite ((kg) | Peso total (en kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7. ¿Qué quieres decir?6 12.47 y 7.2 o otros |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| Las demás: | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| de una potencia de corriente | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| Las demás: | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Características de rendimiento
1) Subestación de transformadores combinados, la parte superior del gabinete está con estructura de lana de roca de placa de acero de sujeción que tiene conducto de ventilación,puede reducir la radiación solar de manera efectiva y garantizar la disipación del calor.
2) La superficie de la carcasa completa del gabinete se rocía con un primer especial y pintura que tiene una fuerte capacidad anticorrosiva.
3) El interior se puede dividir en cámara de alto voltaje, cámara de transformador y cámara de bajo voltaje, respectivamente.
4) También está equipado con un dispositivo de escape automático de control de temperatura para garantizar el rango de temperatura.
5) Cada unidad tiene un sistema de control, pantalla y iluminación cargados.
6)El equipamiento del aparato se ajusta a los requisitos de protección IP33, tiene un diseño, una estructura y una tecnología razonables, una buena calidad y un mantenimiento fácil.
Diseño del producto
Accesorios
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratis. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
