| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | WINLEY |
| Certificación: | CE,ISO |
| Número de modelo: | El S-300/15 |
| Cantidad de orden mínima: | 1 unidad |
| Precio: | $5000-$150000 |
| Detalles de empaquetado: | Cuadro de madera contrachapada |
| Tiempo de entrega: | 30 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 unidades por mes |
| Fase: | tres Fase | capacidad: | 300KVA |
|---|---|---|---|
| Voltagem primaria: | Las demás: | Voltagem secundaria: | 208Y/120 |
| Clase de enfriamiento: | KNAN; autoenfriado | Grupo de vectores: | Din1 |
| Frecuencia: | 50/60 Hz | Materiales de enrollamiento: | Cubiertas |
| Alta luz: | Transformador de tres fases de 300 Kva,Transformador de tres fases de alimentación en bucle,Transformador montado en una almohadilla de 13800v |
||

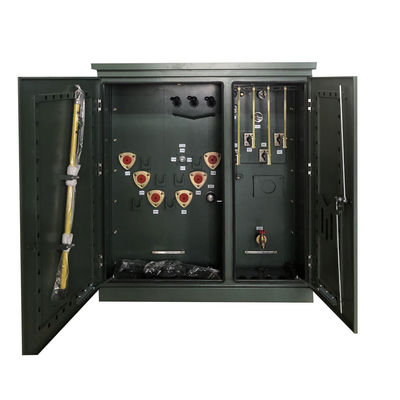

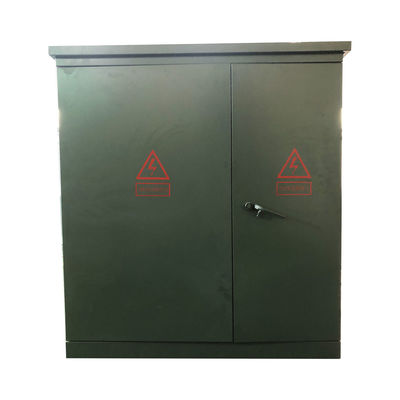

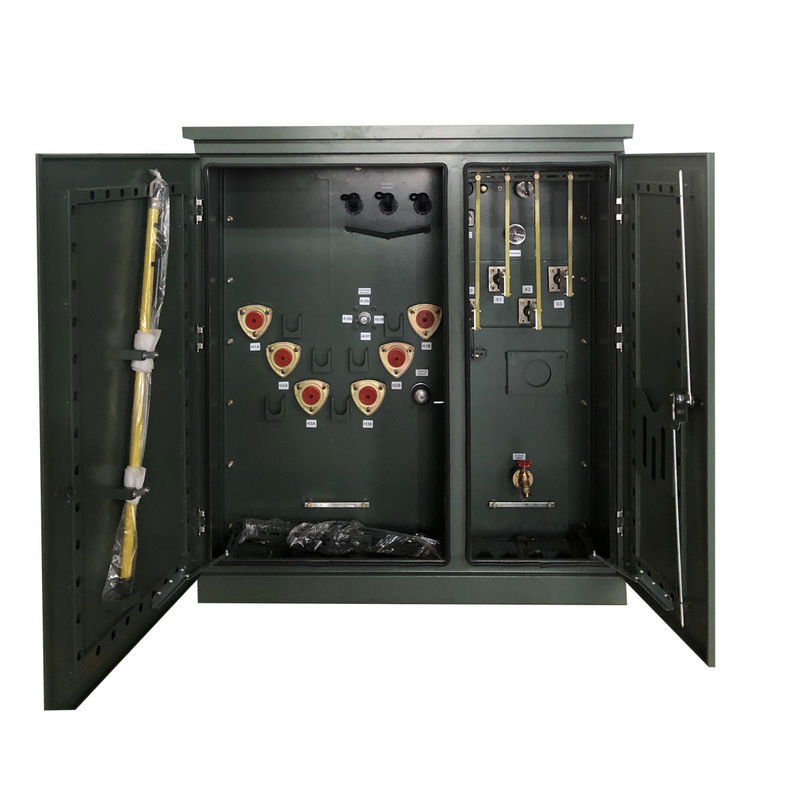

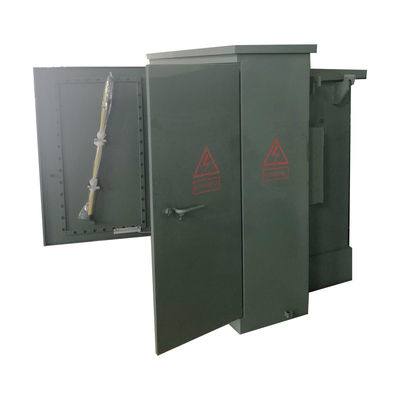

300Kva Transformador de tres fases montado en una almohadilla de alimentación 13800V a 208Y120V
Un transformador de montaje de almohadilla es un transformador de distribución de servicios públicos montado en tierra, que generalmente se encuentra en un gabinete de metal cerrado, situado en una pequeña almohadilla de hormigón.Por lo general, se fabrican en potencias nominales de alrededor de 75 a alrededor de 5000 kVa y a menudo incluyen fusibles e interruptores incorporados.Un recinto típico incluye un tanque para sujetar el núcleo/envase del transformador montado en almohadilla, sumergido en aceite o similares.con una longitud de más de 20 mm y una longitud de más de 20 mm,, respectivamente, del transformador, etc. Nuestro transformador montado en una almohadilla está diseñado y probado de acuerdo con los estándares de la industria, incluyendo CSA, ANSI C.57,DOE, y IEEE según corresponda.
Características
• funcionamiento a 60 Hz.
• Aumento medio de la bobina a 65°C.
• Dispositivos de alimentación radial y en bucle.

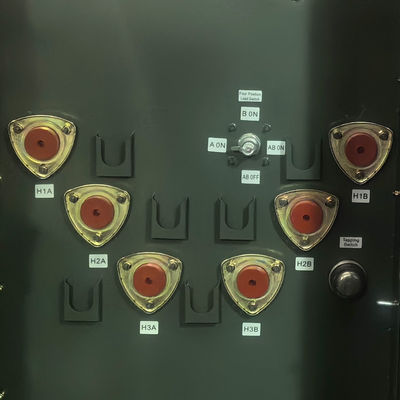

• Tipo de terminales frontales de alta tensión muertos y activos.
• HV BIL 45 150 kV (frente muerto) 200 kV (frente vivo).
• LV BIL 30 - 60 kV.
• Bloqueo en tres puntos de una puerta de baja tensión.
• Puerta de alta tensión, que sólo se puede abrir después de
la puerta de bajo voltaje está abierta.
• Parálisis de acero rígido.
• El tanque del transformador está soldado de la cubierta a la base.
• Placa de identificación permanente.
• Provisión de llenado de tapa de tubería NPT de una pulgada.
• Las almohadillas de tierra de los tanques ANSI.
• Válvula de drenaje de una pulgada y muestreador.
• Válvula automática de reducción de presión (35 SCFM).
• Cambiador de grifería con (2) 2,5% de capacidad máxima por encima de las griferías
y por debajo del valor nominal.
• Un agujero de mano de 10 x 18 (o 14 x 25) en el transformador
cubierta del tanque.
• Pintado de color verde oliva (Munsell 7GY 3.29/1.5).
• Diseñado, fabricado y probado de acuerdo con el
con las últimas normas ANSI
Datos principales
| Tipo de transformador | Con una altura de más de 1 mm |
| Tipo de alimentación del transformador | Alimentación del bucle |
| Fase | Tres fases |
| Capacidad | 300 KVA |
| Grupo de vectores | DYN1 |
| Voltagem primaria | Las demás: |
| Fasor primario | El Delta |
| Voltagem secundaria | 208Y/120 |
| Frecuencia | 60 Hz |
| Aumento de la temperatura | 65°C |
| Calificación de aislamiento | Clasificación de aislamiento E - 120°C, 248°F |
| Clase de refrigeración | KNAN; autoenfriado |
| El cambio de toque | Cambiador de toque de 5 posiciones |
| Impedancia | 5.75% |
| Interruptor de carga | Interruptor de ruptura de carga de 4 posiciones |
| Normas de eficiencia | Cumple con las normas del DOE 2016, cumple con las normas de la CSA cumple con las normas ANSI/IEEE |
| Materiales de enrollamiento | Cubiertas |
| Calificación de la temperatura ambiente | 40 °C |
| Rango de temperatura de funcionamiento ambiente | -40°C a +40°C (-50°F a +104°F) |
| Nivel de sonido | 55 dBA |
| Dimensiones* | Se trata de un sistema de control de las emisiones de gases de escape. |
| Peso total (Líquido lleno) * | 3,637 libras |
| Las calificaciones | Cumple o excede las calificaciones de eficiencia del DOE 2016 |
| Cumple o excede las calificaciones de eficiencia de la CSA | |
| Eficiencia en % | 99.00% |
| Pérdida total de carga (en vatios) al 100% | +/- 3.500 W |
Dibujos técnicos
Especificación
| Transformador montado en una plataforma de tres fases | ||||
| Potencia nominal (KVA) | Válvulas de alta tensión (KV) | Bajo voltaje (V) | Pérdida (W) | |
| Pérdida de no carga (W) | Pérdida de carga (W) | |||
| de una potencia de 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ o otros |
Los demás 480Y/ Las demás: 600Y/ Las demás: |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| El valor de las emisiones de CO2 | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| Las demás: | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| El valor de las emisiones de CO2 | 980 | 7500 | ||
| El valor de las emisiones de CO2 | 1150 | 10300 | ||
| El valor de las emisiones | 1640 | 14500 | ||
| El valor de las emisiones de CO2 | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3 000 KVA | 3300 | 25300 | ||
| Las demás: | 4125 | 27875 | ||
| 5 000 KVA | 5200 | 30000 | ||
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratis. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
