| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | WINLEY |
| Certificación: | CE,ISO |
| Número de modelo: | S-3000/15 |
| Cantidad de orden mínima: | 1 unidad |
| Precio: | $5000-$150000 |
| Detalles de empaquetado: | caja de madera contrachapada |
| Tiempo de entrega: | 30 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 unidades por mes |
| Fase: | tres Fase | Capacidad: | 3000KVA o personalizado |
|---|---|---|---|
| Voltagem primaria: | 34500GrdY | Voltagem secundaria: | 208Y/120 |
| Clase de enfriamiento: | KNAN; autoenfriado | Aumento de la temperatura: | 65°C |
| Grupo de vectores: | No es así. | Materiales de enrollamiento: | Cubiertas |
| Alta luz: | Transformador montado en plataforma estándar ANSI,Transformador montado en una almohadilla eléctrica IEEE,Transformador sumergido en aceite 34500V |
||

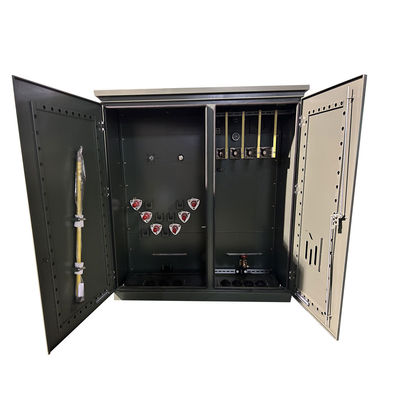

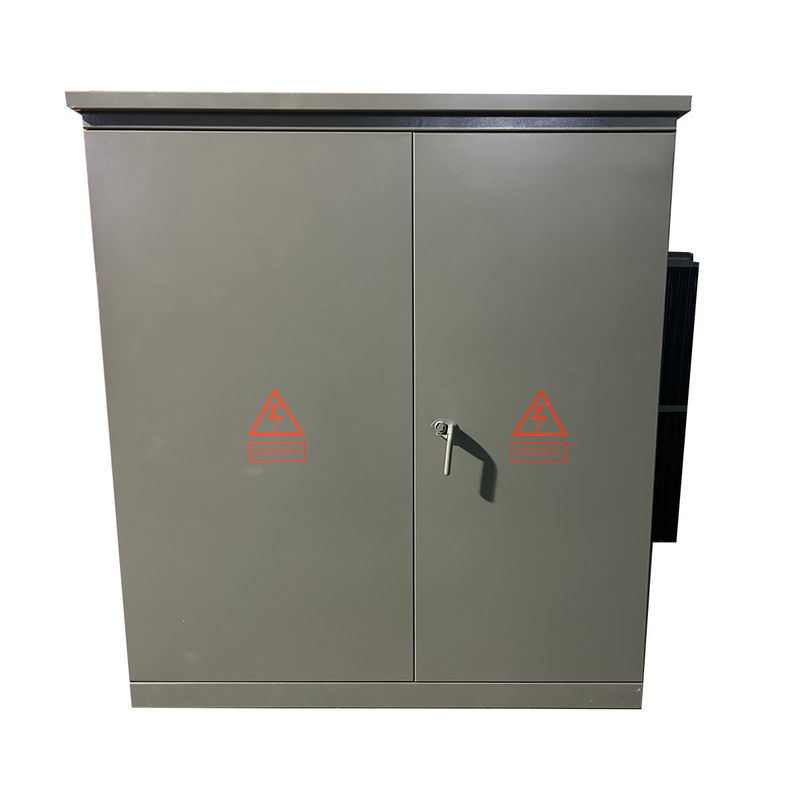

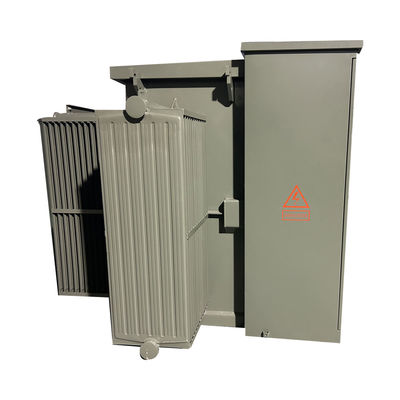

Transformador de alimentación por bucle de 13200V a 208V con almohadilla eléctrica sumergida en aceite
Un transformador montado en el piso o montado en el piso es un transformador de distribución de energía eléctrica montado en tierra en un gabinete de acero cerrado y montado en una almohadilla de hormigón.Dado que todos los puntos de conexión con energía están firmemente encerrados en una carcasa de metal con tierra, se puede instalar un transformador de montaje en los lugares que no tienen espacio para un recinto cercado.
Estructura del producto
1) La estructura es compacta y razonable, y el volumen es pequeño, que es sólo alrededor de un tercio de la caja de cambio de estilo europeo de la misma capacidad;
2)Construcción totalmente sellada, totalmente aislada, sin necesidad de instalar barreras de seguridad y garantía fiable de la seguridad personal;
3)Los usuarios pueden elegir entre una variedad de sistemas de alimentación, que pueden adoptar una fuente de alimentación terminal y realizar una red de anillo o una doble fuente de alimentación;
4) Se adopta un transformador de potencia S11 inmerso en aceite, que tiene bajas pérdidas, bajo aumento de temperatura y gran capacidad de sobrecarga;
5)Se utilizan doble fusibles (fusible de protección de respaldo + fusible de enchufe) para la protección,y el fusible de conexión tiene las características de doble sensibilidad a la corriente y a la temperatura para garantizar el funcionamiento seguro y fiable del producto;
6) El conector de cable de 200A puede ser conectado y desconectado bajo carga, y puede ser operado como un interruptor de carga en una emergencia.
7) El enrollamiento adopta la conexión Dyn11 y el núcleo de hierro adopta una estructura de tres fases de cuatro columnas, de modo que el producto puede funcionar bajo cualquier carga asimétrica, y el punto neutro no se desplaza,el voltaje es estable, la calidad del suministro de energía es alta, el armario se calienta, el ruido es bajo y el rendimiento de protección contra rayos es bueno;
8)El gabinete adopta un diseño anticorrosión y un tratamiento especial de pintura de pulverización, hermoso y novedoso, adecuado para diversos entornos, y logra el efecto de embellecer la ciudad.
Datos principales
| Tipo de transformador | Con una altura de más de 1 mm |
| Configuración del transformador | Pad lleno de líquido montado |
| Tipo de alimentación del transformador | Alimentación del bucle |
| Operación | Operación de bajada |
| Fase | Tres fases |
| Capacidad | 3MVA (3000 KVA) |
| Grupo de vectores | No es así. |
| Voltagem primaria | Las demás: |
| BIL primario | 150 KV |
| Voltagem secundaria | 13200 Grdy |
| Aumento de la temperatura | 65°C |
| Calificación de aislamiento | Clasificación de aislamiento E - 120°C, 248°F |
| Clase de refrigeración | KNAN; autoenfriado |
| Impedancia | 5.75% |
| Frecuencia | 60 Hz |
| Materiales de enrollamiento | Cubiertas |
| Eficiencia en % | 99.20% |
| Sin pérdida de carga (en vatios) | +/- 2,700 W |
| Pérdida de carga total (en vatios) al 100% | +/- 15 500 W |
Condiciones ambientales para el uso normal
Alturas: no más de 1000 metros.
Temperatura ambiente: no superior a +40°C, no inferior a -25°C, diferencia de temperatura media diaria no superior a 35°C, diferencia de temperatura media anual no superior a 20°C;
la velocidad del viento no exceda de 35 m/s;
No hay riesgo de explosión en el sitio de instalación, no hay corrosión química y vibraciones severas;
Método de refrigeración: refrigeración por aire natural (AN).
Dibujos técnicos
Especificación
| Transformador montado en una plataforma de tres fases | ||||
| Potencia nominal (KVA) | Válvulas de alta tensión (KV) | Bajo voltaje (V) | Pérdida (W) | |
| Pérdida de no carga (W) | Pérdida de carga (W) | |||
| de una potencia de 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ o otros |
Los demás 480Y/ Las demás: 600Y/ Las demás: |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| El valor de las emisiones de CO2 | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| Las demás: | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| El valor de las emisiones de CO2 | 980 | 7500 | ||
| El valor de las emisiones de CO2 | 1150 | 10300 | ||
| El valor de las emisiones | 1640 | 14500 | ||
| El valor de las emisiones de CO2 | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3 000 KVA | 3300 | 25300 | ||
| Las demás: | 4125 | 27875 | ||
| 5 000 KVA | 5200 | 30000 | ||
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratis. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
