| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | WINLEY |
| Certificación: | CE,ISO |
| Número de modelo: | D-25/13. ¿Qué quiere decir?2 |
| Cantidad de orden mínima: | 1 unidad |
| Precio: | $1000-$10000 |
| Detalles de empaquetado: | caja de madera contrachapada |
| Tiempo de entrega: | 30 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 unidades por mes |
| Tipo de transformador: | con una longitud superior o igual a 15 mm | Capacidad: | 25 KVA o personalizado |
|---|---|---|---|
| Método de enfriamiento: | ONAN/KNAN | Aumento de la temperatura: | 65°C |
| Voltagem primaria: | 13200GrdY/7620 | Voltagem secundaria: | El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido |
| Fase: | Fase única | Materiales de enrollamiento: | Cubiertas |
| Alta luz: | Transformador de distribución montado en poste,Transformador de distribución montado en poste de 25kva,Transformador de fase única de 13 |
||

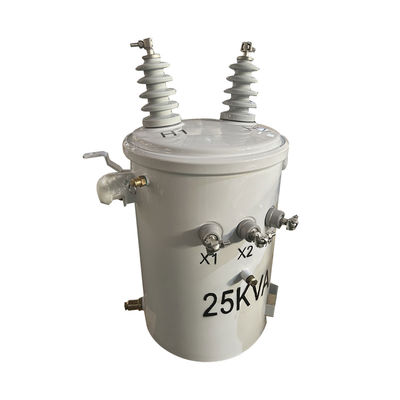

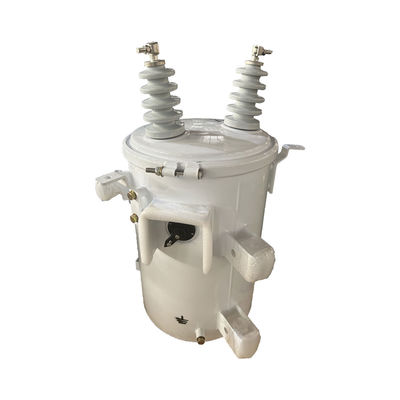

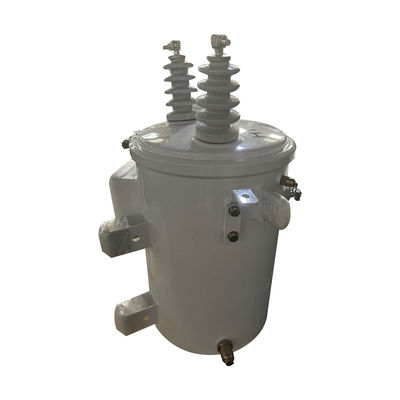

Transformador de distribución de 25kva de una sola fase montado en un poste de 13,2KV a 240V 37,5kva 50kva 250kva 100kva 150kva
En la red de distribución con suministro de energía descentralizado, el transformador monofásico tiene ventajas significativas como transformador de distribución.Puede reducir la longitud de las líneas de distribución de bajo voltajeEl sistema utiliza un diseño de estructura de núcleo de hierro envuelto de alta eficiencia y ahorro de energía.El transformador se caracteriza por adoptar el método de instalación de suspensión de tipo de montaje de postes, reducción del radio de suministro de energía de baja tensión y puede reducir las pérdidas de la línea de baja tensión en más del 60%.El transformador adopta una estructura totalmente sellada con una gran capacidad de sobrecarga, alta fiabilidad en funcionamiento continuo, mantenimiento sencillo y larga vida útil.
Característica estándar
*Diseño rentable
*Alta eficiencia y bajos niveles de ruido
*Capacidad de doble voltaje
*El revestimiento cumple o excede la norma IEEE C57
*Excelente sellado para la protección contra factores ambientales
*Bujas de baja tensión de tipo polímero

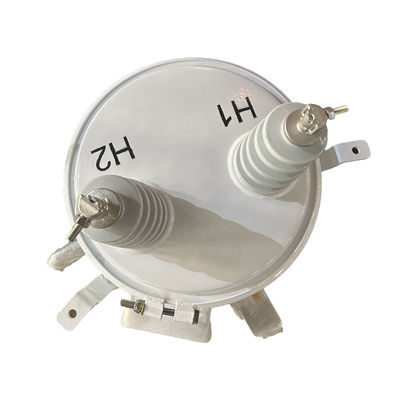

*Bujas de alta tensión de tipo porcelánica
*Cuberta conveniente o bujes de tensión montados en el lado

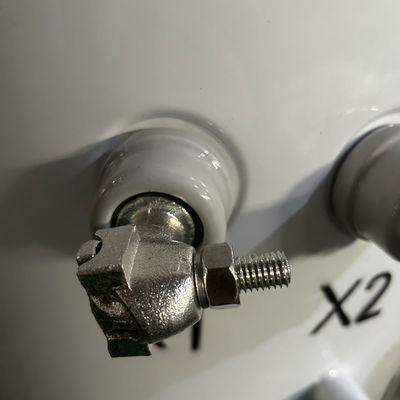

*Terminales de tipo espada o abrazadera
* Compatible con el aceite mineral y el aceite vegetal biodegradable como aceite aislante
* Disponibilidad de un soporte para frenadores de sobretensiones, con soportes disponibles si es necesario
Datos principales
| Tipo de transformador | Transformador de distribución aérea de tipo convencional |
| Configuración del transformador | Polvo lleno de líquido montado |
| Tipo de polaridad del transformador | Subtractivo |
| Fase | Fase única |
| Capacidad | 25 KVA |
| Voltagem primaria | 13200GrdY/7620 |
| Clase de tensión primaria | Clase de 15 kV |
| BIL primario | 95 kV |
| Voltagem secundaria | El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono. |
| BIL secundario | 30 KV |
| Frecuencia | 60 Hz |
| Aumento de la temperatura | 65°C |
| Calificación de aislamiento | Clasificación de aislamiento E - 120°C, 248°F |
| Clase de refrigeración | ONAN; autoenfriado |
| El cambio de toque | Cambiador de punción de 5 posiciones con manija de operación externa |
| Toque Qty | (2) FCAN arriba, (2) FCBN abajo |
| Toque % | 20,5% |
| Toque el cambio de posición del interruptor | Medio del cuerpo del tanque, izquierda de las disposiciones de montaje |
| Impedancia | 20,5% Típico |
| Peso del líquido* | 99.21 libras |
| Materiales de enrollamiento | Cubiertas |
| Calificación de la temperatura ambiente | 40 °C |
| Nivel de sonido | 48 dBA |
| Dimensiones* | 21.65''-W x 24.8''-D x 40.16''-H |
| Peso total (Líquido lleno) * | 470 libras |
Especificaciones
| Transformador inmerso en aceite de una sola fase de 10kva-500kva | ||||||
| Capacidad nominal (kVA) | En alto. | Baja tensión (v) | Símbolo de conexión | Estándar | Impedancia de cortocircuito (%) | Eficiencia |
| Ventilación (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0, II6 | El número de datos que se requieren para la evaluación de la seguridad de los equipos | 10,8 a 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Accesorios
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratis. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
