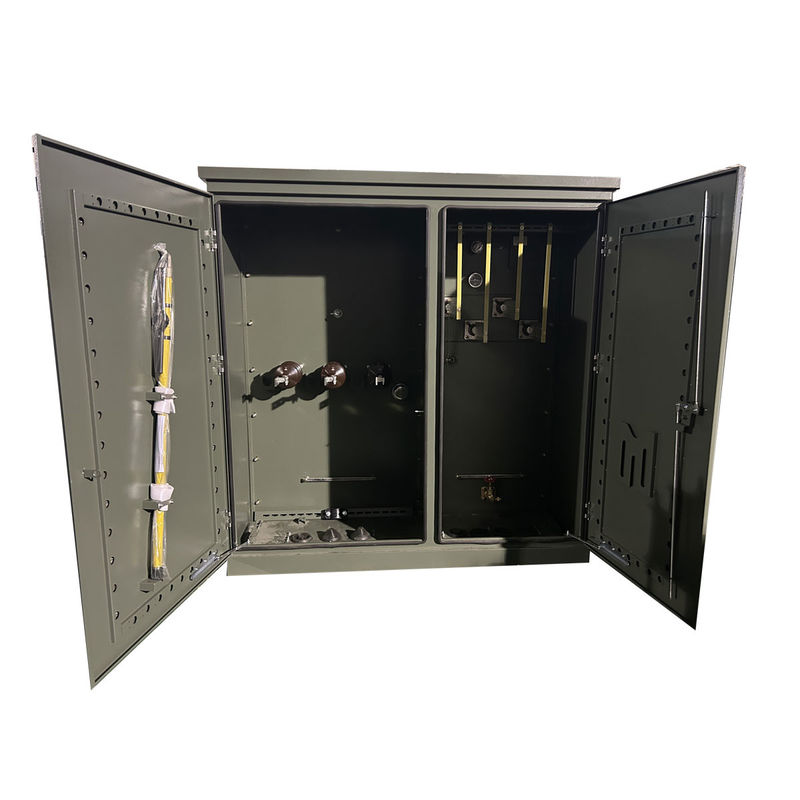

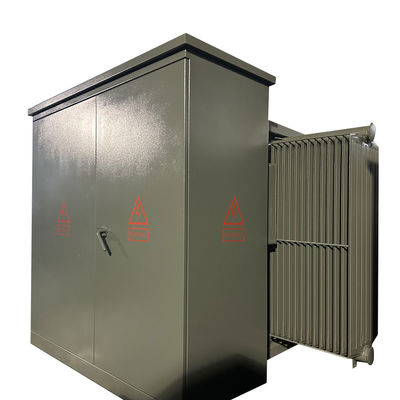

2500 Kva Transformador montado en una almohadilla de tres fases Descenso de 13,8 KV a 480 V

Informacion basica
Lugar de origen: China.
Nombre de la marca: WINLEY
Certificación: CE,ISO
Número de modelo: S-2500/15
Cantidad de orden mínima: 1 unidad
Precio: $5000-$150000
Detalles de empaquetado: caja de madera contrachapada
Tiempo de entrega: 30 días
Condiciones de pago: T/T
Capacidad de la fuente: 1000 unidades por mes
Información detallada
Fase: tres Fase Capacidad: 2500 KVA
Voltagem primaria: 4160 V Voltagem secundaria: 480Y/277
Grupo de vectores: Din1 Aumento de la temperatura: 65°C
Impedancia (típica): 5.75% Frecuencia: 60 herzios
Alta luz:

Transformador montado en una almohadilla de 2500 Kva

,

Transformador montado en una almohadilla de 3 fases de 480 V

,

Transformador de tipo de aceite ISO


Descripción de producto

Transformador de 2500Kva montado en una plataforma de tres fases4160V a 480 V





Descripción:



Podemos hacer esta subestación según los requisitos de los usuarios y clientes bajo su dibujo/diagrama de línea única (SLD) y necesidad. Diseñamos y producimos esta subestación bajo la norma internacional de IEC1330,H.V..norma IEC 62271-200.

Compartimiento HV & LV está con la función completada.

1) Compartimiento H.V. tiene varios de los métodos de suministro de energía al probar el suministro de energía en 1 vez, también se puede instalar con los aparatos de prueba H.V. para alcanzar la demanda de prueba H.V.
2) El compartimento del transformador puede ser elegido S11, S13 u otro transformador con bajo consumo de aceite y transformador de tipo seco.El compartimento del transformador tiene sistemas de refrigeración por viento y sistemas de iluminación de arranque automático.
3.) Compartimiento de bajo voltaje se puede hacer de acuerdo con las necesidades de los usuarios, adopta estructura fija o ensamblada para ser sistema de suministro de energía eléctrica, tiene muchas funciones como distribución de luz,distribución de energía, energía reactiva, pruebas de potencia eléctrica, etc. para mejorar la calidad de la distribución de energía y satisfacer al usuario.

Este cuerpo de subestación tiene principalmente material metálico, material de acero inoxidable, material no metálico...que puede ser elegido por el usuario y los clientes

Esta subestación es una unidad de distribución y suministro de energía muy importante en la red de cableado eléctrico. Es una especie de conjunto completo de suministro de energía con control, protección y conversión de H.V.Distribución.. se utiliza en 3 fases AC 50Hz y corriente nominal de transformador max 1600KVA. Es ampliamente utilizado en empresas industriales y mineras, barrios residenciales, hospitales, centros comerciales,edificios altos y otros sistemas de distribución.



2500 Kva Transformador montado en una almohadilla de tres fases Descenso de 13,8 KV a 480 V 0



Datos principales



Datos de las especificaciones de 2500 KVA
- No, no es así. Información específica Unidad Especificación
1 El tipo ~ montado en almohadilla, alimentación radial
2 Capacidad nominal el kVA 2500
3 Número de fase ~ 3
4 Voltagem primaria V. 4160
5 Terminación primaria ~ Las demás piezas
6 Tensión secundaria V. 480Y/277
7 Conexión secundaria ~ 12 agujeros
8 Tipo de recogida ~ el contacto fuera del circuito
9 Rango de aprovechamiento % ± 2*2,5%
10 Método de enfriamiento ~ En la ONAN
11 Frecuencia nominal HZ 60
12 Grupo de vectores ~ Dinámica
13 Clase de aislamiento ~ A105°C)
14 Aumento de la temperatura - ¿ Qué? 65
15 Pérdida de carga No 2700
16 Pérdida de carga (85°C) No 23200
17 Impedancia % 5.0 ~ 7.5
18 Materiales de enrollamiento ~ el cobre





Características



1.Cambio primario
Cambiador de toque de posición 1.5.
2) 4 posición del interruptor de carga,Se puede operar con una palanca caliente y permite flexibilidad en la reparación y el mantenimiento.
2. conexión de terminación
1) Los cables de alimentación primarios están conectados con conectores de codo.
2) Pozos de bujes sujetos externamente con inserciones de frenado de carga.
3)Bustines integrados de carga o sin carga.
4) Terminación secundaria Los bujes sujetados externamente con NEMA 4 agujeros, 6 agujeros, 8 agujeros, 10 agujeros o 12 agujeros, están disponibles soportes de espadas.
3.dispositivo de protección
1) Los fusibles de bayoneta son fusibles de límite de corriente parcial.
2) Dispositivo automático de reducción de presión.
3) Medidor del nivel de aceite.
4) Medidor de temperatura del aceite.
5) Medidor de presión y vacío.
6) Válvula de drenaje con muestreo.
7) Clase de distribución, detectores de óxidos metálicos, de 3 a 36 kV.
8)Clase de distribución, pararrayos de tipo válvula, de 3 a 27 kV.



Especificación



Transformador montado en una plataforma de tres fases
Potencia nominal (KVA) Válvulas de alta tensión (KV) Bajo voltaje (V) Pérdida (W)
Pérdida de no carga (W) Pérdida de carga (W)
de una potencia de 75 KVA 24.94/14.4 kV
12.47/7.2 kV
34.5KV/
19.92KV/
13.8KV/
13.2KV/
o otros
Los demás
480Y/
Las demás:
600Y/
Las demás:
180 1250
112.5KVA 200 1500
El valor de las emisiones de CO2 280 2200
225 KVA 400 3050
Las demás: 480 3650
500 KVA 680 5100
El valor de las emisiones de CO2 980 7500
El valor de las emisiones de CO2 1150 10300
El valor de las emisiones 1640 14500
El valor de las emisiones de CO2 2160 20645
2500 KVA 2680 23786
3 000 KVA 3300 25300
Las demás: 4125 27875
5 000 KVA 5200 30000



Dibujos técnicos

150KVA Three Phase Pad Mount electrical  Transformer Oil Immersed 13.8KV 3

Proceso de producción



150KVA Three Phase Pad Mount electrical  Transformer Oil Immersed 13.8KV 4

150KVA Three Phase Pad Mount electrical  Transformer Oil Immersed 13.8KV 5

150KVA Three Phase Pad Mount electrical  Transformer Oil Immersed 13.8KV 6



Preguntas frecuentes



1P: ¿Puedo pedir una muestra?

R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.

2P: ¿Cuál es el tiempo de entrega?

R: Tiempo de producción en masa 15-25 días.

3P: ¿Cuánto dura la garantía?

R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratis. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.

4P: ¿Está disponible el OEM/ODM?

R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.

Servicios personalizados:

a. Color personalizado y función especial.

b. Caja personalizada.

c. Imprimir el logo del cliente.

d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.

5P: ¿Cómo controlar la calidad de los productos?

R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
