| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | WINLEY |
| Certificación: | CE,ISO |
| Número de modelo: | D-37.5/15 |
| Cantidad de orden mínima: | 1 unidad |
| Precio: | $1000-$10000 |
| Detalles de empaquetado: | caja de madera contrachapada |
| Tiempo de entrega: | 30 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 unidades por mes |
| Fase: | Fase única | Capacidad nominal: | 37.5Kva o personalizado |
|---|---|---|---|
| Voltagem primaria: | 12470GrdY/7200 | Voltagem secundaria: | 240/120 |
| Aumento de la temperatura: | 65°C | Clase de enfriamiento: | KNAN; autoenfriado |
| Materiales de enrollamiento: | Cubiertas | Eficiencia: | 98.90% |
| Alta luz: | Transformador montado en una almohadilla de 37,5 Kva,Transformador montado en una almohadilla de refrigeración KNAN |
||

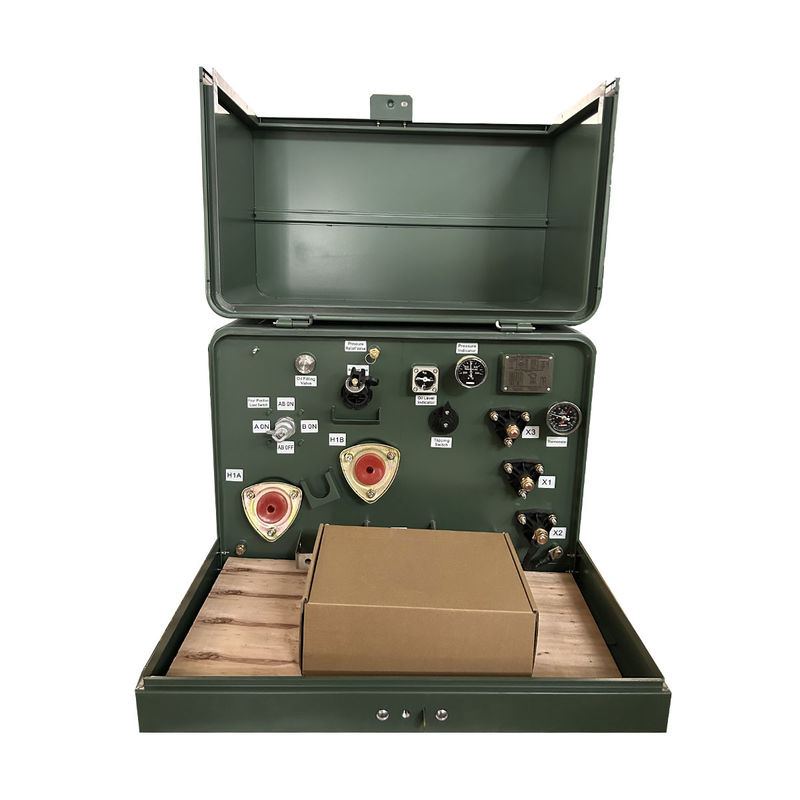

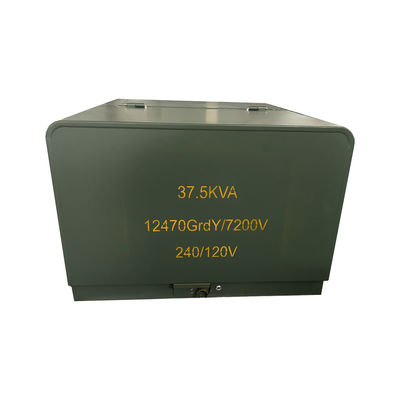

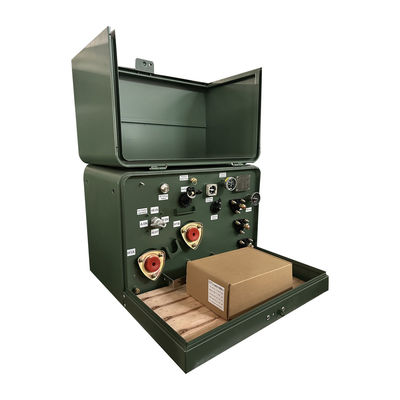

Transformador montado en una almohadilla Tipo de aceite de fase única 12470V a 120V 25kva 37.5Kva 50Kva 75Kva 100Kva
1)Los transformadores monopaseados se colocan dentro de un armario con puertas y cerraduras, generalmente situados al aire libre.Estos transformadores están manipulados con potencias entre 15 y 250 kVA.
2)Todos estos transformadores de distribución están aislados por aceite, refrigerados con secreción, están disponibles en bucle o en alimentación radial y tienen un frente muerto.
3)Estos transformadores se presentan en dos configuraciones básicas, de alimentación por radio y por bucle, que se seleccionan en función del tipo de circuito en el que se instalarán.
Detalle del producto
Datos principales
| Tipo de transformador | Se aplican las siguientes medidas: |
| Tipo de alimentación del transformador | Alimentación del bucle |
| Fase | Fase única |
| Capacidad | 37.5 KVA |
| Grupo de vectores | II6 |
| Voltagem primaria | 12407GrdY/7200 |
| Clase de tensión primaria | Clase de 15 kV |
| Fasor primario | Wye de tierra |
| BIL primario | 95 KV |
| Voltagem secundaria | Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero. |
| Clase de tensión secundaria | 1Clase de 2 kV |
| Fasor secundario | Enlaces de doble enrollamiento de una sola fase |
| BIL secundario | 30 KV |
| Frecuencia | 60 Hz |
| Aumento de la temperatura | 65°C |
| Calificación de aislamiento | Clasificación de aislamiento E - 120°C, 248°F |
| Clase de refrigeración | KNAN; autoenfriado |
| Impedancia | 2% Típico |
| Materiales de enrollamiento | Cubiertas |
| Dimensiones* | 34El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Peso en seco (sin aceite) * | 507.05 libras |
| Peso total (Líquido lleno) * | 1432.98 libras |
| Las calificaciones | Cumple o excede las calificaciones de eficiencia del DOE 2016 |
| Eficiencia | 98.90% |
| Sin pérdida de carga (en vatios) * | +/- 135 W |
| Pérdida de carga (en vatios) * | +/- 590 W |
Características
1) el revestimiento del tanque del transformador montado en una sola almohadilla de fase excede el C57,12.8 y C57,12.29Compatibilidad con el IEEE C57.12.28 estándares de integridad de las carcasas.
2) Dos pozos de bujes universales de alto voltaje sujetos externamente para el funcionamiento de alimentación en bucle o un pozos de bujes sujetos externamente para el funcionamiento de alimentación radial.
3) Tres bujes de baja tensión sujetados externamente con pernos de cobre roscados, incluido un terminal neutro totalmente aislado con correa de tierra extraíble.
4)Montajes de bujes en relieve; fondo del compartimiento de aceite.
5) Dispositivos de elevación de acero inoxidable con rosca y montado a chorro.
6)Dispositivo automático de alivio de la presión.
7) Aceite mineral de calidad eléctrica con inhibidor de la oxidación.
8)Capó extraíble con pernos y barriles de bisagras de acero inoxidable resistentes a la corrosión Revestimiento de acero suave y umbral desmontable fijado con hardware de acero inoxidable.
9) Superficies cubiertas en el capó y el compartimento de aceite para evitar la retención de agua.
10) Enchufe de llenado/nivel de aceite; enchufe de drenaje de aceite; disposiciones de puesta a tierra del tanque.
11)Conjunto de bloqueo resistente a la corrosión con perno de seguridad de pentacabezas, tuerca flotante y candado.
Especificación
| Transformador montado en almohadilla de una sola fase de 25-500kva | ||||||
| Capacidad nominal (kVA) | En alto. | Baja tensión (v) | Símbolo de conexión | Estándar | Impedancia de cortocircuito (%) | Eficiencia |
| Ventilación (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0, II6 | El número de datos que se requieren para la evaluación de la seguridad de los equipos | 10,0 a 4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Dibujo
Accesorios
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratis. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
