| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | WINLEY |
| Certificación: | CE,ISO |
| Número de modelo: | S-5000/15 |
| Cantidad de orden mínima: | 1 unidad |
| Precio: | $5000-$150000 |
| Detalles de empaquetado: | caja de madera contrachapada |
| Tiempo de entrega: | 30 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 unidades por mes |
| Fase: | tres Fase | Capacidad: | 5000KVA |
|---|---|---|---|
| Voltagem primaria: | Las demás: | Voltagem secundaria: | 480Y/277 |
| Grupo de vectores: | Din1 | Aumento de la temperatura: | 65°C |
| Impedancia (típica): | 5.75% | Materiales de enrollamiento: | de aluminio |
| Alta luz: | Tipo de aceite Transformador 5000kva,13Transformador de aceite eléctrico de.8kv,Transformador montado en almohadilla de 5000 KVA |
||

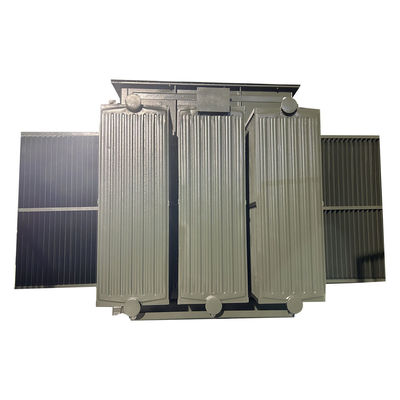

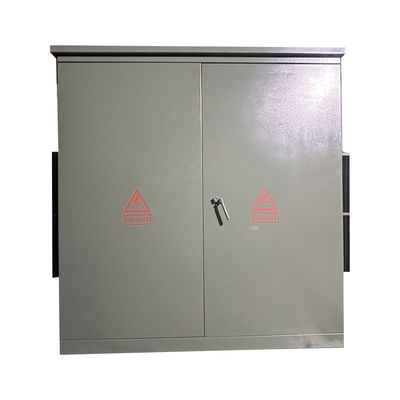

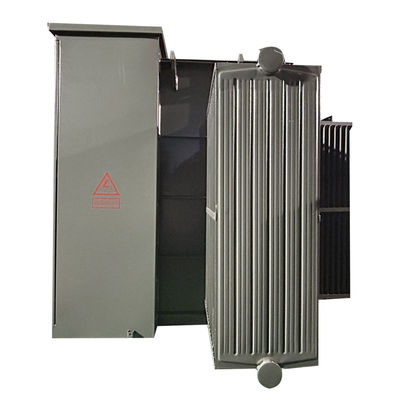

13.8kv Transformador eléctrico de tipo aceite de 3 fases montado en almohadilla 5000kva
Desempeño
1) La estructura es compacta y razonable, y el volumen es pequeño, que es sólo alrededor de un tercio de la caja de cambio de estilo europeo de la misma capacidad;
2) Estructura totalmente sellada, totalmente aislada, sin necesidad de instalar barreras de seguridad y garantía fiable de la seguridad personal;
3) Hay una variedad de esquemas de suministro de energía para que los usuarios puedan elegir, que pueden adoptar el suministro de energía terminal y realizar red de anillo o doble suministro de energía;
4) Se adopta el transformador de potencia S11 inmerso en aceite, que tiene bajas pérdidas, bajo aumento de temperatura y una gran capacidad de sobrecarga;
5) Se utilizan doble fusibles (fusible de protección de respaldo + fusible de enchufe) para la protección,y el fusible de conexión tiene las características de doble sensibilidad a la corriente y a la temperatura para garantizar el funcionamiento seguro y fiable del producto;
6) El conector de cable de 200A se puede enchufar y desconectar bajo carga, y se puede operar como un interruptor de carga en una emergencia.
7) El enrollamiento adopta la conexión Dyn11 y el núcleo de hierro adopta una estructura de tres fases de cuatro columnas, de modo que el producto puede funcionar bajo cualquier carga asimétrica, y el punto neutro no se desvía,el voltaje es estable, la calidad del suministro de energía es alta, el armario se calienta, el ruido es bajo y el rendimiento de protección contra rayos es bueno;
8) El gabinete adopta un diseño anticorrosión y un tratamiento especial de pintura de aerosol, hermoso y novedoso, adecuado para diversos entornos, y logra el efecto de embellecer la ciudad.
Detalle del producto
Datos principales
| Datos de las especificaciones | |||
| - No, no es así. | Información específica | Unidad | Especificación |
| 1 | El tipo | ~ | montado en almohadilla, alimentación en bucle |
| 2 | Capacidad nominal | el kVA | 5000 |
| 3 | Número de fase | ~ | 3 |
| 4 | Voltagem primaria | V. | 13800, Delta |
| 5 | Envases primarios | ~ | Las condiciones de funcionamiento de las máquinas de ensayo y de ensayo |
| 6 | Tensión secundaria | V. | 480Y/277 |
| 10 | Método de enfriamiento | ~ | En la ONAN |
| 11 | Frecuencia nominal | HZ | 60 |
| 12 | Grupo de vectores | ~ | Dinámica |
| 13 | Clase de aislamiento | ~ | A. No |
| 14 | Aumento de la temperatura | - ¿ Qué? | 65 |
| 15 | Pérdida de carga | No | 4310 |
| 16 | Pérdida de carga (75°C) | No | 31000 |
| 17 | Impedancia | % | 7.5 |
| 18 | Materiales de enrollamiento | ~ | de cobre o aluminio |
| 19 | Materiales básicos | ~ | acero de silicio |
| 20 | Material de refrigeración | aceite mineral | |
| 21 | Materiales para la vivienda | ~ | Acero inoxidable 304 |
| 22 | Color de la carcasa | ~ | verde de muñeca |
| 23 | Condición de servicio | ~ | en interiores o exteriores |
| 24 | Nivel del mar | M. | ≤ 1000 |
| 25 | Estándar | ~ | El ASNI |
Estructura del producto
1) La parte del transformador y la parte del gabinete de control de la variante estadounidense, de las cuales la parte del transformador es una estructura totalmente sellada,y el aceite aislante puede ser dos tipos de aceite de punto de encendido alto o aceite ordinario.

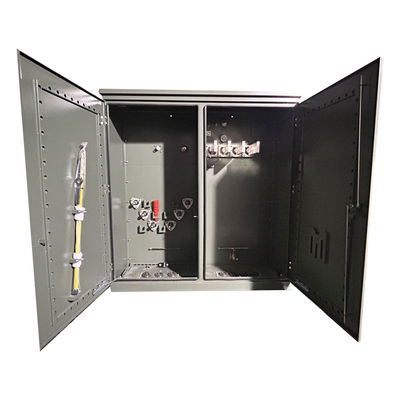

2) El gabinete de control está dividido en una sala de alta tensión y una de baja tensión.

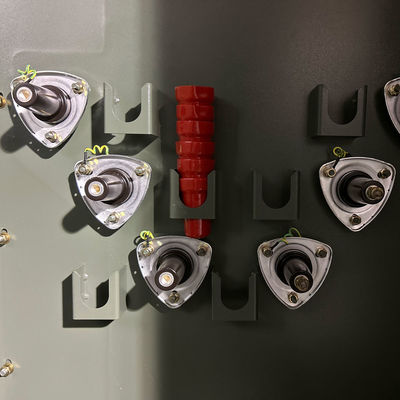

3)La sala de alta tensión está equipada con: enchufe de cable de alta tensión, detector de rayos, manija de operación del interruptor de carga, manija del interruptor de toque de no excitación, fusible de enchufe, válvula de liberación de presión,el termómetro, medidor de presión, medidores de posición de aceite, tapones de llenado de aceite, válvulas de escape de aceite, etc., interruptores de carga, cambiadores de grifo de excitación apagada, fusibles de enchufe, etc.están todos sumergidos en aceite de transformador junto con el núcleo del transformadorEl cable de alta tensión y el transformador están conectados por conectores de cable de codo.
4)El lado de baja tensión puede ser instalado con interruptores de aire, transformadores de corriente, así como medidores de energía eléctrica, amperios y volímetros,y circuitos de salida y dispositivos de compensación de la capacidad se pueden configurar de acuerdo con las necesidades del usuario.
Especificación
| Transformador montado en una plataforma de tres fases | ||||
| Potencia nominal (KVA) | Válvulas de alta tensión (KV) | Bajo voltaje (V) | Pérdida (W) | |
| Pérdida de no carga (W) | Pérdida de carga (W) | |||
| de una potencia de 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ o otros |
Los demás 480Y/ Las demás: 600Y/ Las demás: |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| El valor de las emisiones de CO2 | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| Las demás: | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| El valor de las emisiones de CO2 | 980 | 7500 | ||
| El valor de las emisiones de CO2 | 1150 | 10300 | ||
| El valor de las emisiones | 1640 | 14500 | ||
| El valor de las emisiones de CO2 | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3 000 KVA | 3300 | 25300 | ||
| Las demás: | 4125 | 27875 | ||
| 5 000 KVA | 5200 | 30000 | ||
Dibujos técnicos
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratis. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
