| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | WINLEY |
| Certificación: | CE,ISO |
| Número de modelo: | S-2500/13 |
| Cantidad de orden mínima: | 1 unidad |
| Precio: | $5000-$150000 |
| Detalles de empaquetado: | caja de madera contrachapada |
| Tiempo de entrega: | 30 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 unidades por mes |
| Fase: | tres Fase | Capacidad: | 2500KVA |
|---|---|---|---|
| Voltagem primaria: | Las demás: | Voltagem secundaria: | 480Y/277 |
| grupo de vectores: | Din1 | Aumento de la temperatura: | 65°C |
| Impedancia (típica): | 5.75% | Frecuencia: | 60 herzios |
| Alta luz: | Transformador montado en una plataforma 2500Kva,Subestación de distribución 13200V,Subestación de distribución de 3 fases |
||

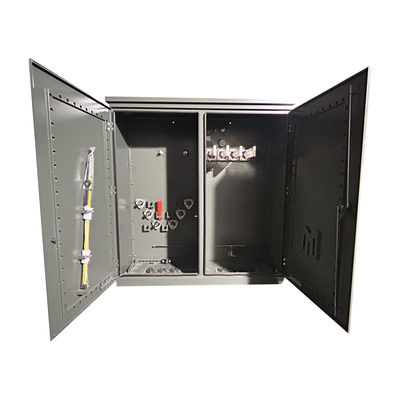

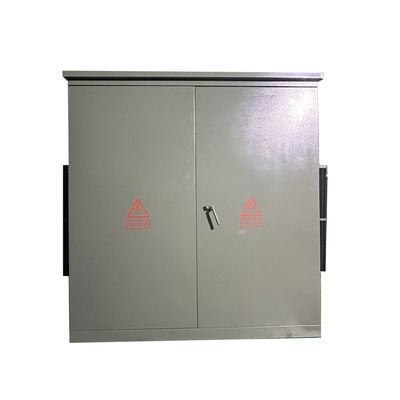

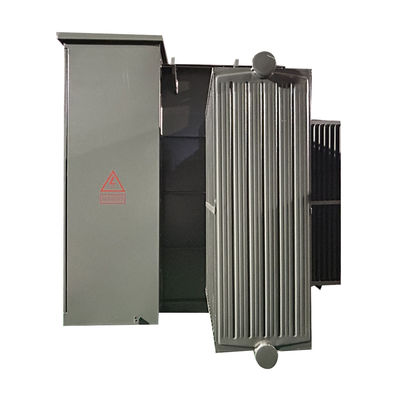

Subestación de distribución de energía de tres fases montada en un transformador de plataforma de distribución de 13200V a 480V 2500 Kva
Desempeño
1) La estructura es compacta y razonable, y el volumen es pequeño, que es sólo alrededor de un tercio de la caja de cambio de estilo europeo de la misma capacidad;
2) Estructura totalmente sellada, totalmente aislada, sin necesidad de instalar barreras de seguridad y garantía fiable de la seguridad personal;
3) Hay una variedad de esquemas de suministro de energía para que los usuarios puedan elegir, que pueden adoptar el suministro de energía terminal y realizar red de anillo o doble suministro de energía;
4) Se adopta el transformador de potencia S11 inmerso en aceite, que tiene bajas pérdidas, bajo aumento de temperatura y una gran capacidad de sobrecarga;
5) Se utilizan doble fusibles (fusible de protección de respaldo + fusible de enchufe) para la protección,y el fusible con enchufe tiene las características de doble sensibilidad a la corriente y a la temperatura para garantizar el funcionamiento seguro y fiable del producto;
6) El conector de cable de 200A se puede enchufar y desconectar bajo carga, y se puede operar como un interruptor de carga en una emergencia.
7) El enrollamiento adopta la conexión Dyn11 y el núcleo de hierro adopta una estructura de tres fases de cuatro columnas, de modo que el producto puede funcionar bajo cualquier carga asimétrica, y el punto neutro no se desvía,el voltaje es estable, la calidad del suministro de energía es alta, el armario se calienta, el ruido es bajo y el rendimiento de protección contra rayos es bueno;
8) El gabinete adopta un diseño anticorrosión y un tratamiento especial de pintura de aerosol, hermoso y novedoso, adecuado para diversos entornos, y logra el efecto de embellecer la ciudad.
Datos principales
| Fase | Tres fases |
| Capacidad | 2500 KVA |
| Grupo de vectores | En el caso de los |
| Voltagem primaria | 480Y/277 |
| Clase de tensión primaria | 1Clase de 2 kV |
| Fasor primario | No se puede. |
| BIL primario | 30 KV |
| Voltagem secundaria | 13200GrdY/7620 |
| Clase de tensión secundaria | Clase de 15 kV |
| Fasor secundario | Wye de tierra |
| BIL secundario | 95 KV |
| Frecuencia | 60 Hz |
| Aumento de la temperatura | 65°C |
| Calificación de aislamiento | Clasificación de aislamiento E - 120°C, 248°F |
| Clase de refrigeración | KNAN; autoenfriado |
| Impedancia (típica) | 5.75% |
| Clasificación del interruptor de ruptura de carga | 200 amperes y 15 kV |
| Ubicación del interruptor de carga | Compartimiento delantero de alta tensión (HV) |
| Normas de eficiencia | Cumple con las normas DOE 2016, cumple con las normas ANSI/IEEE |
| Calificación del factor K (mitigante armónico) | K-1 (Estándar) |
| Materiales de enrollamiento | Cubiertas |
| Calificación de la temperatura ambiente | 40 °C |
| Nivel de sonido | 61 dBA |
| Clasificación de elevación | 3300 pies (1000 metros) sobre el nivel del mar |
| Materiales básicos | Acero orientado al grano |
| Material del tanque | Acero revestido |
| Peso en seco (sin aceite) * | 4,566 libras |
| Peso total (Líquido lleno) * | 10,567 libras |
| Eficiencia en % | 99.10% |
| Sin pérdida de carga (en vatios) | +/- 2,100 W |
| Pérdida de carga total (en vatios) al 100% | +/- 14,500 W |
Características
• funcionamiento a 60 Hz.
• Aumento medio de la bobina a 65°C.
• Dispositivos de alimentación radial y en bucle.
• Tipo de terminales frontales de alta tensión muertos y activos.
• HV BIL 45 150 kV (frente muerto) 200 kV (frente vivo).
• LV BIL 30 - 60 kV.
• Bloqueo en tres puntos de una puerta de baja tensión.
• Puerta de alta tensión, que sólo se puede abrir después de
la puerta de bajo voltaje está abierta.
• Parálisis de acero rígido.
• El tanque del transformador está soldado de la cubierta a la base.
• Placa de identificación permanente.
• Provisión de llenado de tapa de tubería NPT de una pulgada.
• Las almohadillas de tierra de los tanques ANSI.
• Válvula de drenaje de una pulgada y muestreador.
• Válvula automática de reducción de presión (35 SCFM).
• Cambiador de grifería con (2) 2,5% de capacidad máxima por encima de las griferías
y por debajo del valor nominal.
• Un agujero de mano de 10 x 18 (o 14 x 25) en el transformador
cubierta del tanque.
• Pintado de color verde oliva (Munsell 7GY 3.29/1.5).
• Diseñado, fabricado y probado de acuerdo con el
con las últimas normas ANSI
Especificación
| Transformador montado en una plataforma de tres fases | ||||
| Potencia nominal (KVA) | Válvulas de alta tensión (KV) | Bajo voltaje (V) | Pérdida (W) | |
| Pérdida de no carga (W) | Pérdida de carga (W) | |||
| de una potencia de 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ o otros |
Los demás 480Y/ Las demás: 600Y/ Las demás: |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| El valor de las emisiones de CO2 | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| Las demás: | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| El valor de las emisiones de CO2 | 980 | 7500 | ||
| El valor de las emisiones de CO2 | 1150 | 10300 | ||
| El valor de las emisiones | 1640 | 14500 | ||
| El valor de las emisiones de CO2 | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3 000 KVA | 3300 | 25300 | ||
| Las demás: | 4125 | 27875 | ||
| 5 000 KVA | 5200 | 30000 | ||
Dibujos técnicos
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
