| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | WINLEY |
| Certificación: | CE,ISO |
| Número de modelo: | S-225/12.47 |
| Cantidad de orden mínima: | 1 unidad |
| Precio: | $5000-$150000 |
| Detalles de empaquetado: | caja de madera contrachapada |
| Tiempo de entrega: | 30 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 unidades por mes |
| Fase: | tres Fase | Capacidad: | 225 KVA |
|---|---|---|---|
| Voltagem primaria: | 12470GrdY/7200 | Voltagem secundaria: | 480Y/277 |
| Clase de enfriamiento: | KNAN; autoenfriado | Materiales de enrollamiento: | el cobre |
| Impedancia (típica): | 5.75% | Eficiencia: | 99,00% |
| Alta luz: | Transformador eléctrico sumergido en aceite de 3 fases,Transformador eléctrico sumergido en aceite de 225 Kva,Paso abajo transformador eléctrico 480V |
||

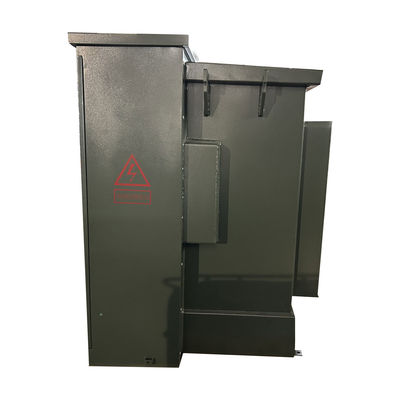

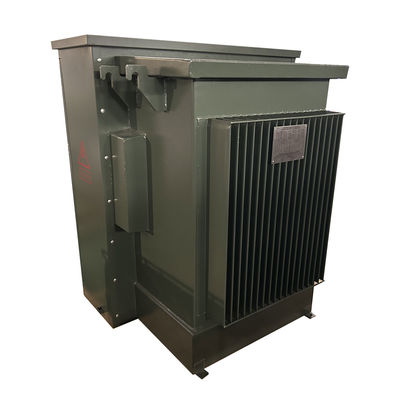

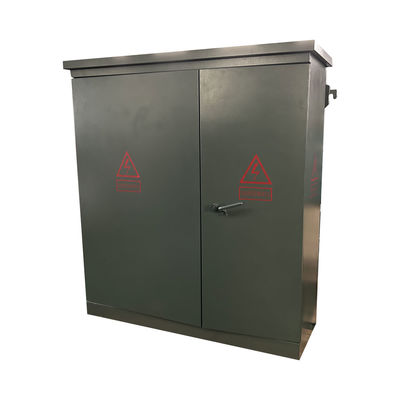

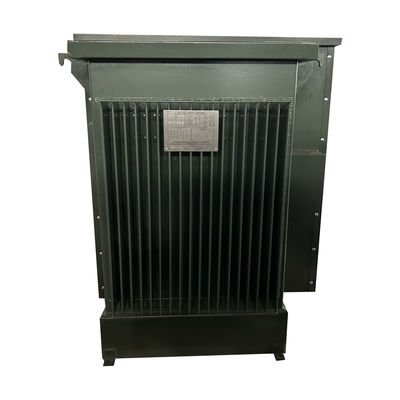

225 Kva Pad de tres fases Transformador eléctrico inmerso en aceite montado Descenso de 12,47 KV a 480 V
Descripción
Podemos hacer esta subestación según los requisitos de los usuarios y clientes bajo su dibujo/diagrama de línea única (SLD) y necesidad. Diseñamos y producimos esta subestación bajo la norma internacional de IEC1330,H.V..norma IEC 62271-200.
Compartimiento HV & LV está con la función completada.
1) Compartimiento H.V. tiene varios de los métodos de suministro de energía al probar el suministro de energía en 1 vez, también se puede instalar con los aparatos de prueba H.V. para alcanzar la demanda de prueba H.V.
2) El compartimento del transformador puede ser elegido S11, S13 u otro transformador con bajo consumo de aceite y transformador de tipo seco.El compartimento del transformador tiene sistemas de refrigeración por viento y sistemas de iluminación de arranque automático.
3.) Compartimiento de bajo voltaje se puede hacer de acuerdo con las necesidades de los usuarios, adopta estructura fija o ensamblada para ser sistema de suministro de energía eléctrica, tiene muchas funciones como distribución de luz,distribución de energía, energía reactiva, pruebas de potencia eléctrica, etc. para mejorar la calidad de la distribución de energía y satisfacer al usuario.
Este cuerpo de subestación tiene principalmente material metálico, material de acero inoxidable, material no metálico...que puede ser elegido por el usuario y los clientes
Esta subestación es una unidad de distribución y suministro de energía muy importante en la red de cableado eléctrico. Es una especie de conjunto completo de suministro de energía con control, protección y conversión de H.V.Distribución.. se utiliza en 3 fases AC 50Hz y corriente nominal de transformador max 1600KVA. Es ampliamente utilizado en empresas industriales y mineras, barrios residenciales, hospitales, centros comerciales,edificios altos y otros sistemas de distribución.
Datos principales
| Tipo de transformador | Con una altura de más de 1 mm |
| Configuración del transformador | Pad lleno de líquido montado |
| Tipo de alimentación del transformador | Alimentación del bucle |
| Operación | Operación de bajada |
| Fase | Tres fases |
| Capacidad | 225 KVA |
| Grupo de vectores | No lo sé. |
| Voltagem primaria | 12407GrdY/7200 |
| Clase de tensión primaria | Clase de 15 kV |
| Fasor primario | Wye de tierra |
| BIL primario | 95 KV |
| Voltagem secundaria | 480Y/277 |
| Clase de tensión secundaria | 1Clase de 2 kV |
| Fasor secundario | No se puede. |
| BIL secundario | 30 KV |
| Frecuencia | 60 Hz |
| Aumento de la temperatura | 65°C |
| Calificación de aislamiento | Clasificación de aislamiento E - 120°C, 248°F |
| Clase de refrigeración | KNAN; autoenfriado |
| Capacidad de fluidos (aceite) * | - ¿Qué es eso? |
| Peso del líquido (aceite) * | 970 libras |
| Materiales de enrollamiento | el cobre |
| Calificación de la temperatura ambiente | 40 °C |
| Nivel de sonido | 55 dBA |
| El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | 3300 pies sobre el nivel del mar |
| Materiales básicos | Acero orientado al grano |
| Material del tanque | Acero revestido |
| Material de los gabinetes | Acero revestido |
| Material de la plataforma de base | Acero revestido |
| Dimensiones* | Se trata de un sistema de control de la velocidad. |
| Peso en seco (sin aceite) * | 1, 463 libras |
| Peso total (Líquido lleno) * | 3,420 libras |
| Las calificaciones | Cumple o excede las calificaciones de eficiencia del DOE 2016 |
| Eficiencia en % | 99.00% |
| Sin pérdida de carga (en vatios) | +/- 400 W |
| Pérdida de carga total (en vatios) al 100% | +/- 2,300 W |
| Pérdida total de carga (en vatios) al 100% | +/- 2,700 W |
Características
• funcionamiento a 60 Hz.
• Aumento medio de la bobina a 65°C.
• Dispositivos de alimentación radial y en bucle.
• Tipo de terminales frontales de alta tensión muertos y activos.
• HV BIL 45 150 kV (frente muerto) 200 kV (frente vivo).
• LV BIL 30 - 60 kV.
• Bloqueo en tres puntos de una puerta de baja tensión.
• Puerta de alta tensión, que sólo se puede abrir después de
la puerta de bajo voltaje está abierta.
• Parálisis de acero rígido.
• El tanque del transformador está soldado de la cubierta a la base.
• Placa de identificación permanente.
• Provisión de llenado de tapa de tubería NPT de una pulgada.
• Las almohadillas de tierra de los tanques ANSI.
• Válvula de drenaje de una pulgada y muestreador.
• Válvula automática de reducción de presión (35 SCFM).
• Cambiador de grifería con (2) 2,5% de capacidad máxima por encima de las griferías
y por debajo del valor nominal.
• Un agujero de mano de 10 x 18 (o 14 x 25) en el transformador
cubierta del tanque.
• Pintado de color verde oliva (Munsell 7GY 3.29/1.5).
• Diseñado, fabricado y probado de acuerdo con el
con las últimas normas ANSI
Especificación
| Transformador montado en una plataforma de tres fases | ||||
| Potencia nominal (KVA) | Válvulas de alta tensión (KV) | Bajo voltaje (V) | Pérdida (W) | |
| Pérdida de no carga (W) | Pérdida de carga (W) | |||
| de una potencia de 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ o otros |
Los demás 480Y/ Las demás: 600Y/ Las demás: |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| El valor de las emisiones de CO2 | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| Las demás: | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| El valor de las emisiones de CO2 | 980 | 7500 | ||
| El valor de las emisiones de CO2 | 1150 | 10300 | ||
| El valor de las emisiones | 1640 | 14500 | ||
| El valor de las emisiones de CO2 | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3 000 KVA | 3300 | 25300 | ||
| Las demás: | 4125 | 27875 | ||
| 5 000 KVA | 5200 | 30000 | ||
Dibujos técnicos
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratis. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
