| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | WINLEY |
| Certificación: | CE,ISO |
| Número de modelo: | S-3500/15 |
| Cantidad de orden mínima: | 1 unidad |
| Precio: | $5000-$150000 |
| Detalles de empaquetado: | caja de madera contrachapada |
| Tiempo de entrega: | 30 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 unidades por mes |
| Fase: | tres Fase | Capacidad: | Las demás: |
|---|---|---|---|
| Voltagem primaria: | Las demás: | Voltagem secundaria: | 480Y/277 |
| Grupo de vectores: | Din1 | Aumento de la temperatura: | 65°C |
| Impedancia (típica): | 5.75% | Frecuencia: | 60 herzios |
| Alta luz: | 3750 Transformador montado en el parche Kva,Transformador montado en una almohadilla de 480 V,Transformador de tres fases de 13 |
||

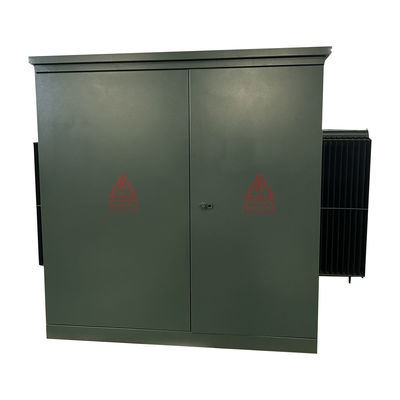

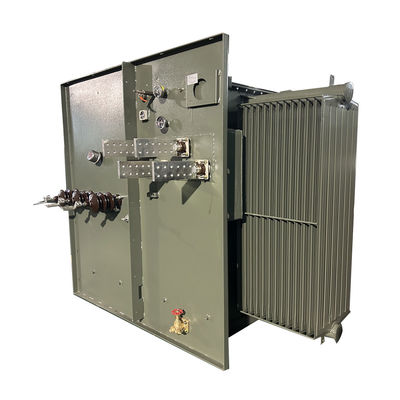

2500Kva 3750 Kva Transformador de tres fases montado en una almohadilla Descenso de 13,8KV a 480V
Un transformador montado en el piso o montado en el piso es un transformador de distribución de energía eléctrica montado en tierra en un gabinete de acero cerrado y montado en una almohadilla de hormigón.Dado que todos los puntos de conexión con energía están firmemente encerrados en una carcasa de metal con tierra, se puede instalar un transformador de montaje en los lugares que no tienen espacio para un recinto cercado.
Datos principales
| Datos de las especificaciones | |||
| - No, no es así. | Información específica | Unidad | Especificación |
| 1 | El tipo | ~ | montado en almohadilla, alimentación en bucle |
| 2 | Capacidad nominal | el kVA | 3750 |
| 3 | Número de fase | ~ | 3 |
| 4 | Voltagem primaria | V. | 13800, Delta |
| 5 | Envases primarios | ~ | Las condiciones de funcionamiento de las máquinas de ensayo y de ensayo |
| 6 | Tensión secundaria | V. | 480Y/277 |

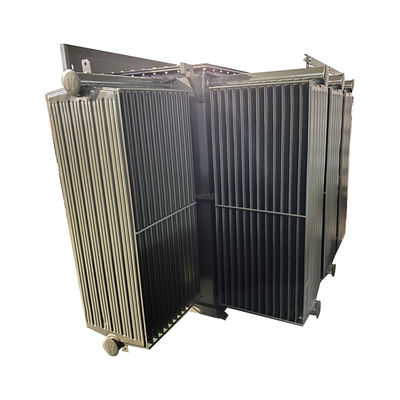

| 10 | Método de enfriamiento | ~ | En la ONAN |
| 11 | Frecuencia nominal | HZ | 60 |
| 12 | Grupo de vectores | ~ | Dinámica |
| 13 | Clase de aislamiento | ~ | A. No |
| 14 | Aumento de la temperatura | - ¿ Qué? | 65 |
| 15 | Pérdida de carga | No | 3610 |
| 16 | Pérdida de carga (75°C) | No | 27300 |
| 17 | Impedancia | % | 7.5 |
| 18 | Materiales de enrollamiento | ~ | de cobre o aluminio |
| 19 | Materiales básicos | ~ | acero de silicio |
| 20 | Material de refrigeración | aceite mineral | |
| 21 | Materiales para la vivienda | ~ | Acero inoxidable 304 |
| 22 | Color de la carcasa | ~ | verde de muñeca |
| 23 | Condición de servicio | ~ | en interiores o exteriores |
| 24 | Nivel del mar | M. | ≤ 1000 |
| 25 | Estándar | ~ | El ASNI |
Características
• funcionamiento a 60 Hz.
• Aumento medio de la bobina a 65°C.
• Dispositivos de alimentación radial y en bucle.

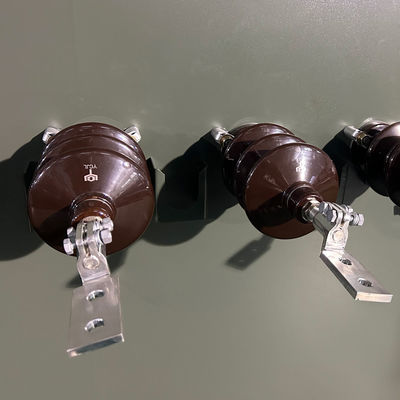

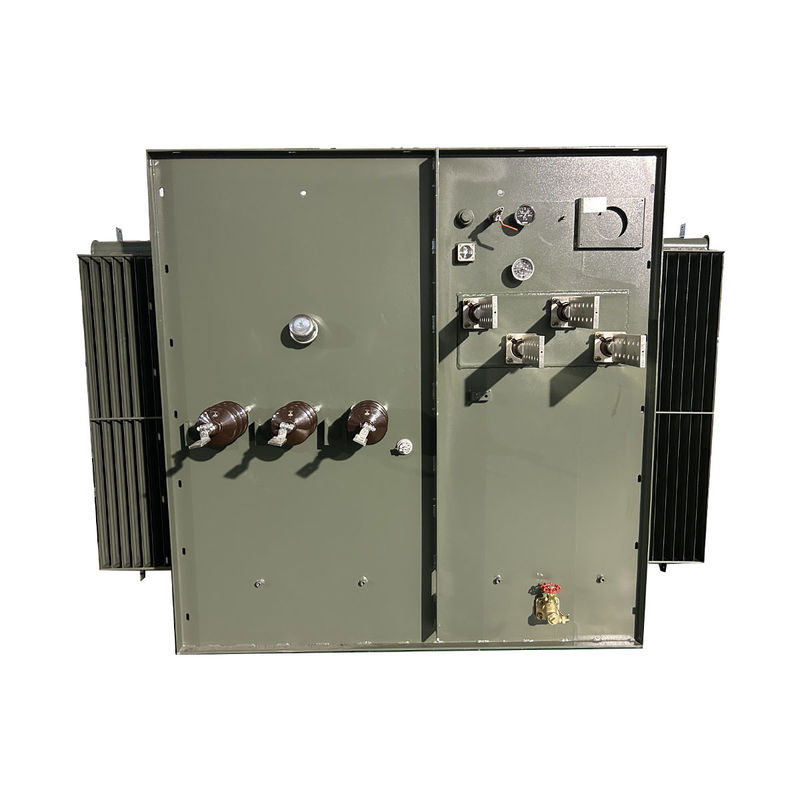

• Tipo de terminales frontales de alta tensión muertos y activos.
• HV BIL 45 150 kV (frente muerto) 200 kV (frente vivo).
• LV BIL 30 - 60 kV.
• Bloqueo en tres puntos de una puerta de baja tensión.
• Puerta de alta tensión, que sólo se puede abrir después de
la puerta de bajo voltaje está abierta.
• Parálisis de acero rígido.
• El tanque del transformador está soldado de la cubierta a la base.
• Placa de identificación permanente.
• Provisión de llenado de tapa de tubería NPT de una pulgada.
• Las almohadillas de tierra de los tanques ANSI.
• Válvula de drenaje de una pulgada y muestreador.
• Válvula automática de reducción de presión (35 SCFM).
• Cambiador de grifería con (2) 2,5% de capacidad máxima por encima de las griferías
y por debajo del valor nominal.
• Un agujero de mano de 10 x 18 (o 14 x 25) en el transformador
cubierta del tanque.
• Pintado de color verde oliva (Munsell 7GY 3.29/1.5).
• Diseñado, fabricado y probado de acuerdo con el
con las últimas normas ANSI
Especificación
| Transformador montado en una plataforma de tres fases | ||||
| Potencia nominal (KVA) | Válvulas de alta tensión (KV) | Bajo voltaje (V) | Pérdida (W) | |
| Pérdida de no carga (W) | Pérdida de carga (W) | |||
| de una potencia de 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ o otros |
Los demás 480Y/ Las demás: 600Y/ Las demás: |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| El valor de las emisiones de CO2 | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| Las demás: | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| El valor de las emisiones de CO2 | 980 | 7500 | ||
| El valor de las emisiones de CO2 | 1150 | 10300 | ||
| El valor de las emisiones | 1640 | 14500 | ||
| El valor de las emisiones de CO2 | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3 000 KVA | 3300 | 25300 | ||
| Las demás: | 4125 | 27875 | ||
| 5 000 KVA | 5200 | 30000 | ||
Dibujos técnicos
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratis. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
