| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | WINLEY |
| Certificación: | CE,ISO |
| Número de modelo: | D-75/15 |
| Cantidad de orden mínima: | 1 unidad |
| Precio: | $1000-$10000 |
| Detalles de empaquetado: | Casilla de madera contrachapada |
| Tiempo de entrega: | 30 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 unidades por mes |
| Fase: | Fase única | Capacidad nominal: | 75kVA |
|---|---|---|---|
| Voltagem primaria: | 13800GrdY/7968 o personalizado | Voltagem secundaria: | 208Y/120 |
| Clase de enfriamiento: | KNAN; autoenfriado | Impedancia: | 20,4% |
| Materiales de enrollamiento: | Cubiertas | Eficiencia: | 99,15% |
| Alta luz: | Transformador montado en una almohadilla 13.8Kv,Transformador de paso abajo 75Kva,Transformador de fase única de 208 V |
||

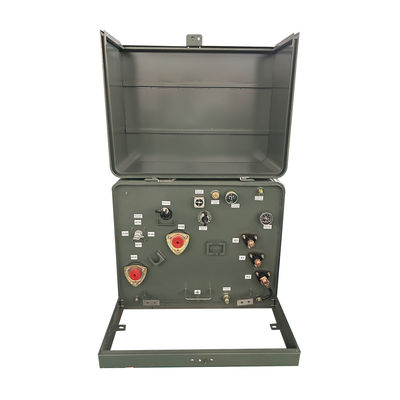

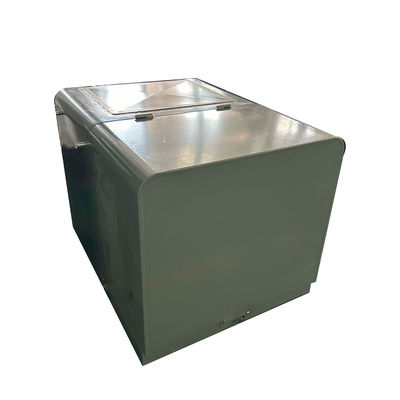

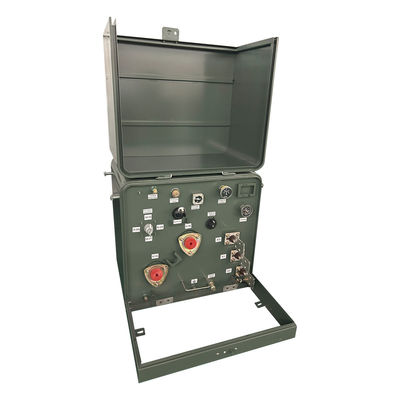

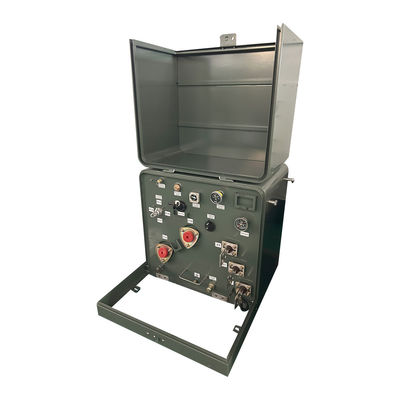

Transformador montado en un solo módulo de fase baja 75Kva 13.8Kv a 208v
Características
Sistema de calidad con certificación ISO 9001
Cumplir con las normas de eficiencia energética del DOE o exceder las normas ANSI/IEEE y NEMA
El revestimiento del tanque excede el estándar IEEE Std C57.12.28TM-2005 y IEEE Std C57.12Las normas.29TM-2005 (sólo unidades de acero inoxidable)
Compatibilidad completa con el estándar IEEE Std C57.12Requisitos de integridad de las carcasas de la norma.28TM-2005
1Dispositivo de alivio de presión
2- Provisiones de llenado y drenaje de líquidos
3Placa con el nombre grabado con láser
4Bolsillo de cerradura flotante para una fácil alineación
5. Designaciones de las bujías decal
6.Capa de tanque con cúpula soldada
7Haz clic aquí para obtener los dibujos del transformador.
8. Cintas de manipulación de material no corrosivo
9Tanque coronado
10. Sillón extraíble
11Puerta con bisagras y barriles de acero inoxidable
12. Correa de tierra desde X2 hasta el suelo del tanque
13. Puertos de bujes HV para conectores de codo frente muertos
14. pozos de bujes de alta tensión-200A y bujes de baja tensión
Fotos de la fábrica
1) Subestación de transformadores combinados, la parte superior del gabinete está con estructura de lana de roca de placa de acero de sujeción que tiene conducto de ventilación,puede reducir la radiación solar de manera efectiva y garantizar la disipación del calor.
2) La superficie de la carcasa completa del gabinete se rocía con un primer especial y pintura que tiene una fuerte capacidad anticorrosiva.
3) El interior se puede dividir en cámara de alto voltaje, cámara de transformador y cámara de bajo voltaje, respectivamente.
4) También está equipado con un dispositivo de escape automático de control de temperatura para garantizar el rango de temperatura.
5) Cada unidad tiene un sistema de control, pantalla y iluminación cargados.
6)El equipamiento del aparato se ajusta a los requisitos de protección IP33, tiene un diseño, una estructura y una tecnología razonables, una buena calidad y un mantenimiento fácil.
Datos principales
| Tipo de transformador | Con una altura de más de 1 mm |
| Configuración del transformador | Pad lleno de líquido montado |
| Tipo de alimentación del transformador | Alimentación del bucle |
| Operación | Operación de bajada |
| Fase | Tres fases |
| Capacidad | 75 KVA |
| Grupo de vectores | No lo sé. |
| Voltagem primaria | 13800GrdY/7968 |
| Clase de tensión primaria | Clase de 15 kV |
| Fasor primario | Wye de tierra |
| BIL primario | 95 KV |
| Voltagem secundaria | 208Y/120 |
| Clase de tensión secundaria | 1Clase de 2 kV |
| Fasor secundario | No se puede. |
| BIL secundario | 30 KV |
| Frecuencia | 60 Hz |
| Aumento de la temperatura | 65°C |
| Calificación de aislamiento | Clasificación de aislamiento E - 120°C, 248°F |
| Clase de refrigeración | KNAN; autoenfriado |
| Clasificación del interruptor de ruptura de carga | 200 amperes y 15 kV |
| Normas de eficiencia | Cumple con las normas del DOE 2016, cumple con las normas de la CSA cumple con las normas ANSI/IEEE |
| Calificación del factor K (mitigante armónico) | K-1 (Estándar) |
| Materiales de enrollamiento | Cubiertas |
| Calificación de la temperatura ambiente | 40 °C |
| Rango de temperatura de funcionamiento ambiente | -40°C a +40°C (-50°F a +104°F) |
| Nivel de sonido | 51 dBA |
| Agujero de acceso a la cubierta del tanque | No incluido |
| Dimensiones* | 61 "W x 43" D x 69 "H |
| Peso en seco (sin aceite) * | 730 libras |
| Peso total (Líquido lleno) * | 2, 160 libras |
| Eficiencia en % | 99.10% |
Especificación
| Transformador montado en almohadilla de una sola fase de 25-500kva | ||||||
| Capacidad nominal (kVA) | En alto. | Baja tensión (v) | Símbolo de conexión | Estándar | Impedancia de cortocircuito (%) | Eficiencia |
| Ventilación (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0, II6 | El número de datos que se requieren para la evaluación de la seguridad de los equipos | 10,0 a 4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Dibujo
Accesorios
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratis. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
