Lugar de origen: | China. |
---|---|
Nombre de la marca: | WINLEY |
Certificación: | CE,ISO |
Número de modelo: | D-100/35 |
Cantidad de orden mínima: | 1 unidad |
Precio: | $1000-$10000 |
Detalles de empaquetado: | Casilla de madera contrachapada |
Tiempo de entrega: | 30 días |
Condiciones de pago: | T/T |
Capacidad de la fuente: | 1000 unidades por mes |
Fase: | fase única | Capacidad nominal: | 100kVA |
---|---|---|---|
Voltagem primaria: | 34500GrdY/19920 | Voltagem secundaria: | Las demás: |
Clasificación de aislamiento: | Clasificación de aislamiento E - 120°C, 248°F | Impedancia: | 20,4% |
Materiales de enrollamiento: | Cubiertas | Eficiencia: | 99,15% |
Alta luz: | Transformador de aceite de fase única de 100 Kva,34Transformador montado en una almohadilla de aceite de.5Kv,99.15% Transformador montado en una plataforma |

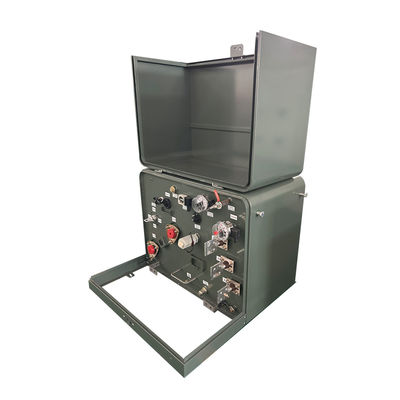

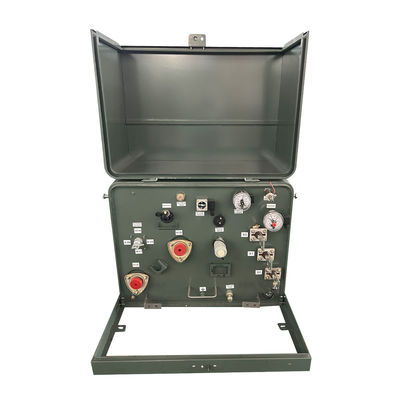

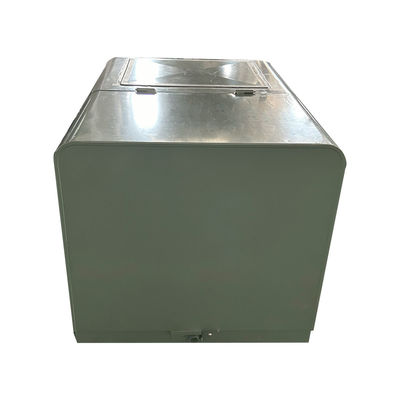

100Kva Pad monofásico montado en transformador de aceite de inmersión de energía eléctrica Distribución de 34.5Kv a 240v
Características de rendimiento
1) Subestación de transformadores combinados, la parte superior del gabinete está con estructura de lana de roca de placa de acero de sujeción que tiene conducto de ventilación,puede reducir la radiación solar de manera efectiva y garantizar la disipación del calor.
2) La superficie de la carcasa completa del gabinete se rocía con un primer especial y pintura que tiene una fuerte capacidad anticorrosiva.
3) El interior se puede dividir en cámara de alto voltaje, cámara de transformador y cámara de bajo voltaje, respectivamente.
4) También está equipado con un dispositivo de escape automático de control de temperatura para garantizar el rango de temperatura.
5) Cada unidad tiene un sistema de control, pantalla y iluminación cargados.
6)El equipo de los aparatos se ajusta a los requisitos de protección IP33, tiene un diseño, una estructura y una tecnología razonables, una buena calidad y un mantenimiento fácil.
Datos principales
Tipo de transformador | Se aplican las siguientes medidas: |
Configuración del transformador | Pad lleno de líquido montado |
Tipo de alimentación del transformador | Alimentación del bucle |
Polaridad | Aditivo |
Fase | Fase única |
Capacidad | 100 KVA |
Grupo de vectores | II6 |
Voltagem primaria | 34500GrdY/19920 |
Clase de tensión primaria | Clase de 35 kV |
Fasor primario | Wye de tierra |
BIL primario | 150 KV |
Voltagem secundaria | Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero. |
Clase de tensión secundaria | 1Clase de 2 kV |
Fasor secundario | Enlaces de doble enrollamiento de una sola fase |
BIL secundario | 30 KV |
Frecuencia | 60 Hz |
Aumento de la temperatura | 65°C |
Calificación de aislamiento | Clasificación de aislamiento E - 120°C, 248°F |
Clase de refrigeración | ONAN; autoenfriado |
Clasificación del interruptor de cambio de toque | 200 amperes y 35 kV |
Impedancia | 20,4% Típico |
Tipo de conexión primaria | Frente muerto |
Acuerdo de terminación primario | Acuerdo ANSI de tipo I |
Materiales de enrollamiento | Cubiertas |
Calificación de la temperatura ambiente | 40 °C |
Rango de temperatura de funcionamiento ambiente | -40°C a +40°C (-50°F a +104°F) |
Nivel de sonido | 51 dBA |
Dimensiones* | 36.5''-W x 42.5''-D x 36''-H |
Peso total (Líquido lleno) * | 2,024.36 libras |
Las calificaciones | Cumple o excede las calificaciones de eficiencia del DOE 2016 |
Eficiencia | 99.00% |
Características
1) Dos bujes universales de alta tensión sujetos externamente para el funcionamiento de alimentación en bucle o un buje sujetos externamente para el funcionamiento de alimentación radial
2) Tres bujes de baja tensión sujetados externamente con pernos de cobre roscados, incluido un terminal neutro totalmente aislado con correa de tierra extraíble
3)Montajes de bujes en relieve; fondo de compartimiento de aceite encasillado
Dispositivos de elevación de acero inoxidable con rosca y montados a rastrillo
4)Dispositivo automático de alivio de presión
5) Aceite mineral de calidad eléctrica con inhibidor de la oxidación
6)Gabón extraíble con bisagras y barriles de acero inoxidable resistentes a la corrosión
7)Espacio de acero suave y umbral desmontable fijado con material de acero inoxidable
8)Soportador de montaje del accesorio del panel delantero;
9) Superficies superiores abovedadas en el capó y el compartimento de aceite para evitar la retención de agua
10)Enchufe de llenado/nivel de aceite; Enchufe de drenaje de aceite; Disposiciones de puesta a tierra del tanque
11)Conjunto de bloqueo resistente a la corrosión con perno de seguridad de pentacabezas cautivas, tuerca flotante y candado
12)Designaciones de las bujías en decal o con plantillas
13)Plata de aluminio anodizado con grabado láser
14) Cumple o excede las normas actuales ANSI, IEEE, NEMA, CSA y DOE según corresponda
Especificación
Transformador montado en almohadilla de una sola fase de 25-500kva | ||||||
Capacidad nominal (kVA) | En alto. | Baja tensión (v) | Símbolo de conexión | Estándar | Impedancia de cortocircuito (%) | Eficiencia |
Ventilación (v) | (%) | |||||
25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0, II6 | El número de datos que se requieren para la evaluación de la seguridad de los equipos | 10,0 a 4,5% | 98.95 |
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
Dibujo
Accesorios
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
