Lugar de origen: | China. |
---|---|
Nombre de la marca: | WINLEY |
Certificación: | CE,ISO |
Número de modelo: | S-2500/15 |
Cantidad de orden mínima: | 1 unidad |
Precio: | $5000-$150000 |
Detalles de empaquetado: | Casilla de madera contrachapada |
Tiempo de entrega: | 30 días |
Condiciones de pago: | T/T |
Capacidad de la fuente: | 1000 unidades por mes |
Tipo de alimentación del transformador: | Cojín montado, De compartimiento-tipo | Capacidad: | 2500KVA o personalizado |
---|---|---|---|
Voltagem primaria: | 12470V | Voltagem secundaria: | Las demás partidas |
Frecuencia: | 60 herzios | Clase de enfriamiento: | KNAN; autoenfriado |
Impedancia: | 5.75% | Eficiencia: | 99.30% |
Alta luz: | Transformador montado en una almohadilla de 3 fases de 2500 Kva,Transformador montado en almohadilla de 400 V,Transformador de paso hacia abajo de 12470V |

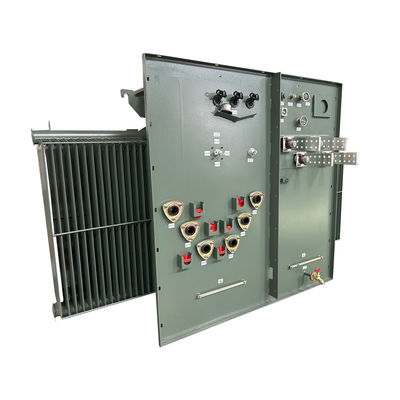

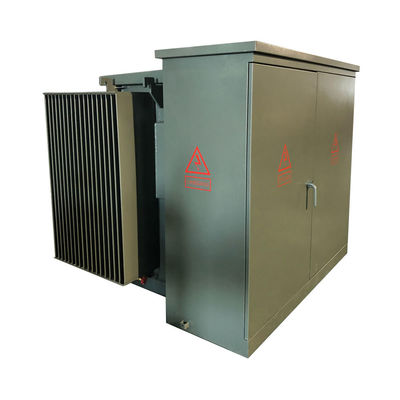

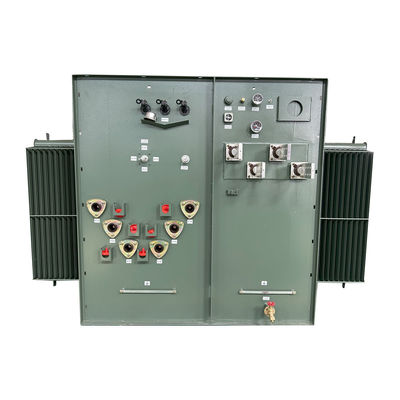

2500Kva Transformador de tres fases montado en una almohadilla baja de 12470V a 400V
resumen
WINLEY ofrece una línea completa de transformadores de distribución con almohadilla trifásica llenos de líquido que cumplen con las normas ANSI®/IEEE® aplicables.Con altos voltajes de hasta 34,5 kV y potenciales de hasta 5.000 kVA,Es adecuado para ocasiones de alto voltaje y de gran capacidad, como subestaciones de energía, consumo de energía industrial, etc. En escenarios de alta carga y alto voltaje,Los transformadores sumergidos en aceite tienen un mejor rendimiento y estabilidad.
Datos principales
Tipo de transformador | Con una altura de más de 1 mm |
Configuración del transformador | Pad lleno de líquido montado |
Tipo de alimentación del transformador | Alimentación del bucle |
Operación | Operación de bajada |
Fase | Tres fases |
Capacidad | 2.5 MVA (2500 KVA) |
Grupo de vectores | DYN1 |
Voltagem primaria | Las demás: |
Clase de tensión primaria | Clase de 15 kV |
Fasor primario | El Delta |
BIL primario | 95 KV |
Voltagem secundaria | Las demás partidas |
Clase de tensión secundaria | 1Clase de 2 kV |
Fasor secundario | No se puede. |
BIL secundario | 30 KV |
Frecuencia | 60 Hz |
Aumento de la temperatura | 65°C |
Calificación de aislamiento | Clasificación de aislamiento E - 120°C, 248°F |
Clase de refrigeración | KNAN; autoenfriado |
El cambio de toque | Cambiador de toque de 5 posiciones |
Impedancia | 5.75% |
Clasificación del interruptor de ruptura de carga | 600 amperes y 15 kV |
Materiales básicos | Acero orientado al grano |
Material del tanque | Acero revestido |
Dimensiones* | Se trata de un sistema de transmisión de datos. |
Peso en seco (sin aceite) * | 4,918 libras |
Peso total (Líquido lleno) * | 11,534 libras |
Eficiencia en % | 99.40% |
Sin pérdida de carga (en vatios) | +/- 2,700 W |
Pérdida de carga total (en vatios) al 100% | +/- 15 500 W |
Características estándar
1.Cambio primario
Cambiador de toque de posición 1.5.
2) 4 posición del interruptor de carga,Se puede operar con una palanca caliente y permite flexibilidad en la reparación y el mantenimiento.
2. conexión de terminación
1) Los cables de alimentación primarios están conectados con conectores de codo.
2) Puertos de bujes sujetos externamente con inserciones de frenado de carga.
3)Bustines integrados de carga o sin carga.
4) Terminación secundaria Los bujes sujetados externamente con NEMA 4 agujeros, 6 agujeros, 8 agujeros, 10 agujeros o 12 agujeros, están disponibles soportes de espadas.
3.dispositivo de protección
1) Los fusibles de bayoneta son fusibles de límite de corriente parcial.
2) Dispositivo automático de reducción de presión.
3) Medidor del nivel de aceite.
4) Medidor de temperatura del aceite.
5) Medidor de presión y vacío.
6) Válvula de drenaje con muestreo.
7) Clase de distribución, detectores de óxidos metálicos, de 3 a 36 kV.
8)Clase de distribución, pararrayos de tipo válvula, de 3 a 27 kV.
Dibujos técnicos
Especificación
Capacidad nominal | Pérdida | Dimensión ((mm) | Peso (en kg) | ||||
Pérdida sin carga (W) | Pérdida durante la carga | No | D | H. | Peso del aceite (L) | Peso total (kg) | |
45 kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
de una potencia de 75 kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
300 kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
500 kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
Las demás: | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
Las demás: | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
Las demás: | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
2500 kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
Las demás: | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
Las demás: | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Fotos de la fábrica
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
