| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | WINLEY |
| Certificación: | CE,ISO |
| Número de modelo: | S-2000/15 |
| Cantidad de orden mínima: | 1 unidad |
| Precio: | $5000-$150000 |
| Detalles de empaquetado: | Casilla de madera contrachapada |
| Tiempo de entrega: | 30 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 unidades por mes |
| Fase: | tres Fase | Capacidad: | 2000KVA |
|---|---|---|---|
| Voltagem primaria: | 600Y/347 o personalizado | Voltagem secundaria: | 13200GrdY/7620 o personalizado |
| tipo del transformador: | Cojín montado | Aumento de la temperatura: | 65°C |
| Impedancia (típica): | 5.75% | Clase de enfriamiento: | El nombre de la entidad |
| Alta luz: | Transformador de 3 fases de 2Mva,Transformador eléctrico de tres fases de 600 V,Transformador eléctrico de 3 fases de 13200 V |
||

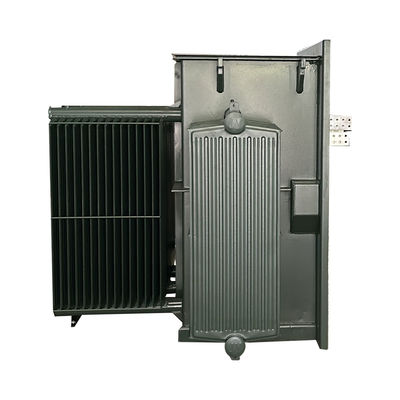

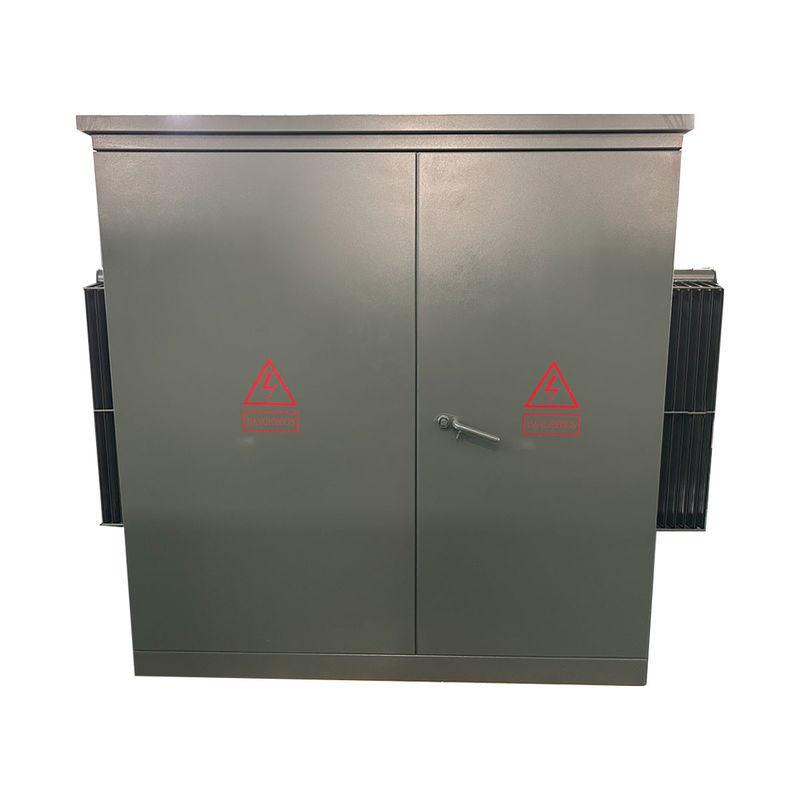

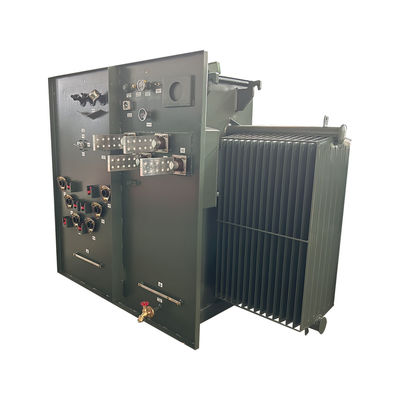

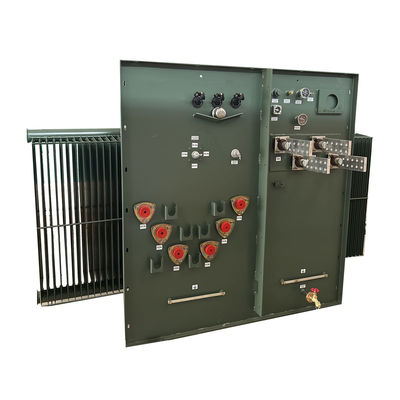

2Mva 2000Kva Step Up Pad montaje de transformador de tres fases eléctrico de 600V a 13200V
Estructura del producto
1)La parte del transformador y la parte del gabinete de control de la variante estadounidense, de las cuales la parte del transformador es una estructura totalmente sellada,y el aceite aislante puede ser dos tipos de aceite de punto de encendido alto o aceite ordinario.
2) El gabinete de control está dividido en una sala de alta tensión y una de baja tensión.
3)La sala de alta tensión está equipada con: enchufe de cable de alta tensión, detector de rayos, manija de operación del interruptor de carga, manija del interruptor de toque de no excitación, fusible de enchufe, válvula de liberación de presión,el termómetro, medidor de presión, medidores de posición de aceite, tapones de llenado de aceite, válvulas de escape de aceite, etc., interruptores de carga, cambiadores de grifo de excitación apagada, fusibles de enchufe, etc.se sumergen en el aceite del transformador junto con el núcleo del transformadorEl cable de alta tensión y el transformador están conectados por conectores de cable de codo.
4)El lado de baja tensión puede instalarse con interruptores de aire, transformadores de corriente, así como medidores de energía eléctrica, amperios y volímetros,y circuitos de salida y dispositivos de compensación de la capacidad se pueden configurar de acuerdo con las necesidades del usuario.
Datos principales
| Tipo de transformador | Con una altura de más de 1 mm |
| Configuración del transformador | Pad lleno de líquido montado |
| Tipo de alimentación del transformador | Alimentación del bucle |
| Operación | Operación de incremento |
| Fase | Tres fases |
| Capacidad | 2 MVA (2000 KVA) |
| Grupo de vectores | En el caso de los |
| Voltagem primaria | Se trata de un producto de fabricación en el que el valor de las materias primas es igual o superior a: |
| Clase de tensión primaria | 1Clase de 2 kV |
| Fasor primario | No se puede. |
| BIL primario | 30 KV |
| Voltagem secundaria | 13200GrdY/7620 |
| Clase de tensión secundaria | Clase de 15 kV |
| Fasor secundario | Wye de tierra |
| BIL secundario | 95 KV |
| Frecuencia | 60 Hz |
| Aumento de la temperatura | 65°C |
| Calificación de aislamiento | Clasificación de aislamiento E - 120°C, 248°F |
| Clase de refrigeración | KNAN; autoenfriado |
| Impedancia (típica) | 50,0 a 7,5% |
| Tipo de conexión primaria | Frente en vivo |
| Tipo de conexión secundaria | Frente muerto |
| Clasificación del interruptor de ruptura de carga | 200 amperes y 15 kV |
| Ubicación del interruptor de carga | Compartimiento delantero de alta tensión (HV) |
| Normas de eficiencia | Cumple con las normas DOE 2016, cumple con las normas ANSI/IEEE |
| Calificación del factor K (mitigante armónico) | K-1 (Estándar) |
| Calificación de la unidad de pulso | No incluido |
| Fluido aislante | Fluido aislante de aceite vegetal natural biodegradable Ester - Fluido que no es PCB |
| Materiales de enrollamiento | Cubiertas |
| Calificación de la temperatura ambiente | 40 °C |
| Nivel de sonido | 61 dBA |
| Clasificación de elevación | 3300 pies (1000 metros) sobre el nivel del mar |
| Materiales básicos | Acero orientado al grano |
| Material del tanque | Acero revestido |
| Dimensiones | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Peso en seco (sin aceite) * | 4,566 libras |
| Peso total (Líquido lleno) * | 10,567 libras |
| Eficiencia en % | 99.40% |
| Sin pérdida de carga (en vatios) | +/- 2,100 W |
| Pérdida de carga total (en vatios) al 100% | +/- 14,500 W |
Fotos de la fábrica
Especificación
| Transformador montado en una plataforma de tres fases | ||||
| Potencia nominal (KVA) | Válvulas de alta tensión (KV) | Bajo voltaje (V) | Pérdida (W) | |
| Pérdida de no carga (W) | Pérdida de carga (W) | |||
| de una potencia de 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ o otros |
Los demás 480Y/ Las demás: 600Y/ Las demás: |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| El valor de las emisiones de CO2 | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| Las demás: | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| El valor de las emisiones de CO2 | 980 | 7500 | ||
| El valor de las emisiones de CO2 | 1150 | 10300 | ||
| El valor de las emisiones | 1640 | 14500 | ||
| El valor de las emisiones de CO2 | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3 000 KVA | 3300 | 25300 | ||
| Las demás: | 4125 | 27875 | ||
| 5 000 KVA | 5200 | 30000 | ||
Dibujos técnicos
Proceso de producción
Preguntas frecuentes
1P: ¿Puedo pedir una muestra?
R: Sí, damos la bienvenida a la orden de muestra para probar y verificar la calidad.
2P: ¿Cuál es el tiempo de entrega?
R: Tiempo de producción en masa 15-25 días.
3P: ¿Cuánto dura la garantía?
R: 24 meses desde B/L. Si hay algún problema de accesorios, sólo proporciona las fotos del accesorio dañado, entonces proporcionaremos servicio gratuito. De acuerdo con el número de productos,Proporcionaremos accesorios fácilmente dañados gratis.. también podemos proporcionar apoyo técnico si lo necesita.
4P: ¿Está disponible el OEM/ODM?
R: Sí, lo es! Somos fabricantes con nuestro propio equipo de I + D, podemos personalizar los productos de acuerdo con el dibujo o los requisitos del cliente.
Servicios personalizados:
a. Color personalizado y función especial.
b. Caja personalizada.
c. Imprimir el logo del cliente.
d. Sus otras ideas sobre el producto, podemos ayudarle a diseñar y ponerlos en producción. Los servicios personalizados anteriores deben confirmarse antes de la producción.
5P: ¿Cómo controlar la calidad de los productos?
R: Nuestra empresa posee la tecnología central, todos los tipos de productos tienen certificado CE. Tenemos ingenieros profesionales. Los trabajadores están estrictamente obligados a hacer productos de acuerdo con los dibujos.Cada proceso tiene instructores técnicosLos supervisores de QC inspeccionarán regularmente la producción. Haremos pruebas de rendimiento de los productos durante la producción, y pruebas de calidad completas cuando los productos estén terminados.
